Электронный научный журнал

Diagnostics, Resource and Mechanics
         of materials and structures
ВыпускиО журналеАвторуРецензентуКонтактыНовостиРегистрация

2022 Выпуск 5

Все выпуски

2024 Выпуск 1

2023 Выпуск 6

2023 Выпуск 5

2023 Выпуск 4

2023 Выпуск 3

2023 Выпуск 2

2023 Выпуск 1

2022 Выпуск 6

2022 Выпуск 5

2022 Выпуск 4

2022 Выпуск 3

2022 Выпуск 2

2022 Выпуск 1

2021 Выпуск 6

2021 Выпуск 5

2021 Выпуск 4

2021 Выпуск 3

2021 Выпуск 2

2021 Выпуск 1

2020 Выпуск 6

2020 Выпуск 5

2020 Выпуск 4

2020 Выпуск 3

2020 Выпуск 2

2020 Выпуск 1

2019 Выпуск 6

2019 Выпуск 5

2019 Выпуск 4

2019 Выпуск 3

2019 Выпуск 2

2019 Выпуск 1

2018 Выпуск 6

2018 Выпуск 5

2018 Выпуск 4

2018 Выпуск 3

2018 Выпуск 2

2018 Выпуск 1

2017 Выпуск 6

2017 Выпуск 5

2017 Выпуск 4

2017 Выпуск 3

2017 Выпуск 2

2017 Выпуск 1

2016 Выпуск 6

2016 Выпуск 5

2016 Выпуск 4

2016 Выпуск 3

2016 Выпуск 2

2016 Выпуск 1

2015 Выпуск 6

2015 Выпуск 5

2015 Выпуск 4

2015 Выпуск 3

2015 Выпуск 2

2015 Выпуск 1











Yu. V. Nikolin, D. I. Vichuzhanin, N. B. Pugacheva, F. I. Mezin

STUDYING THE ADHESION STRENGTH OF PLASMA POWDER METAL COATINGS ON THE SURFACE OF GRAPHITE

DOI: 10.17804/2410-9908.2022.5.023-039

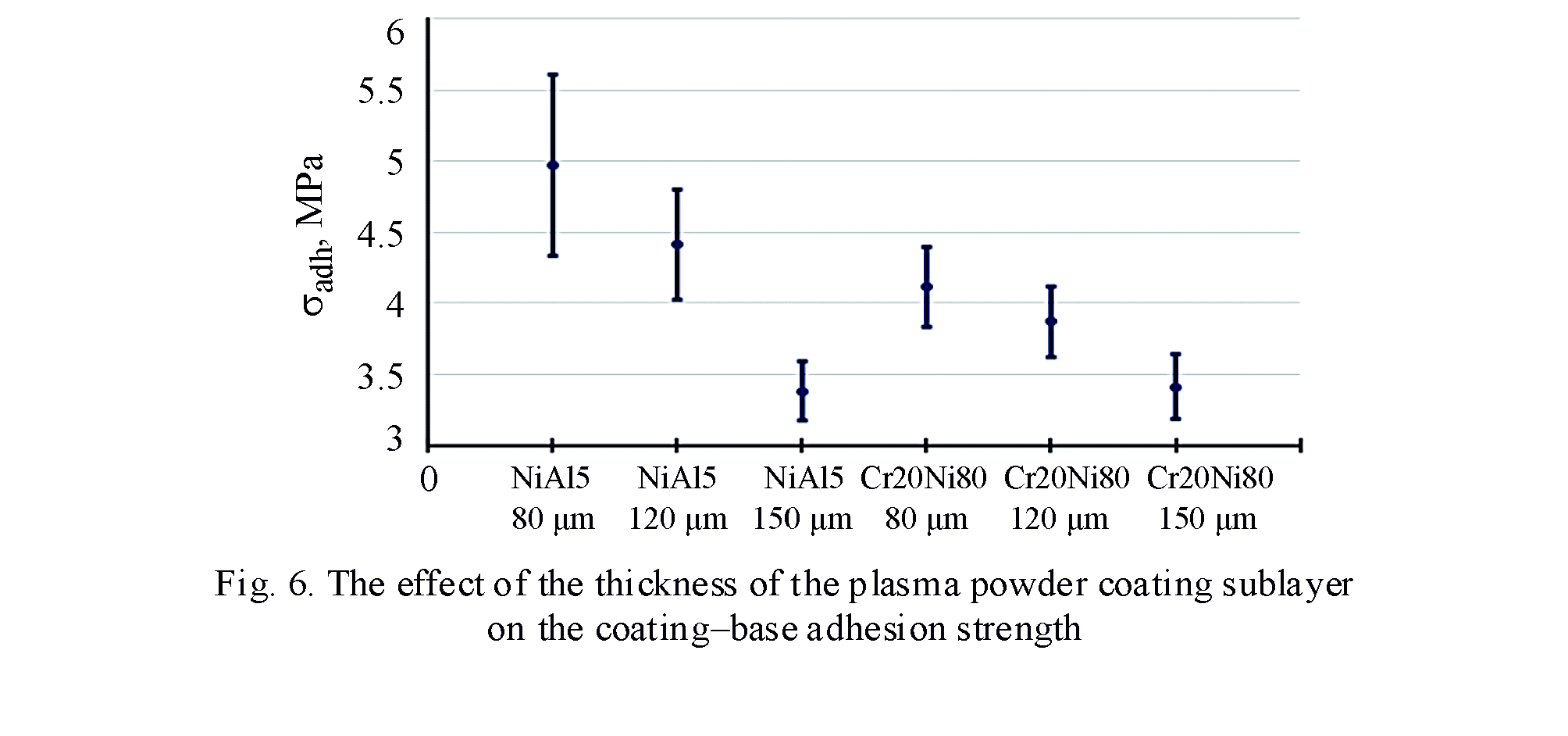

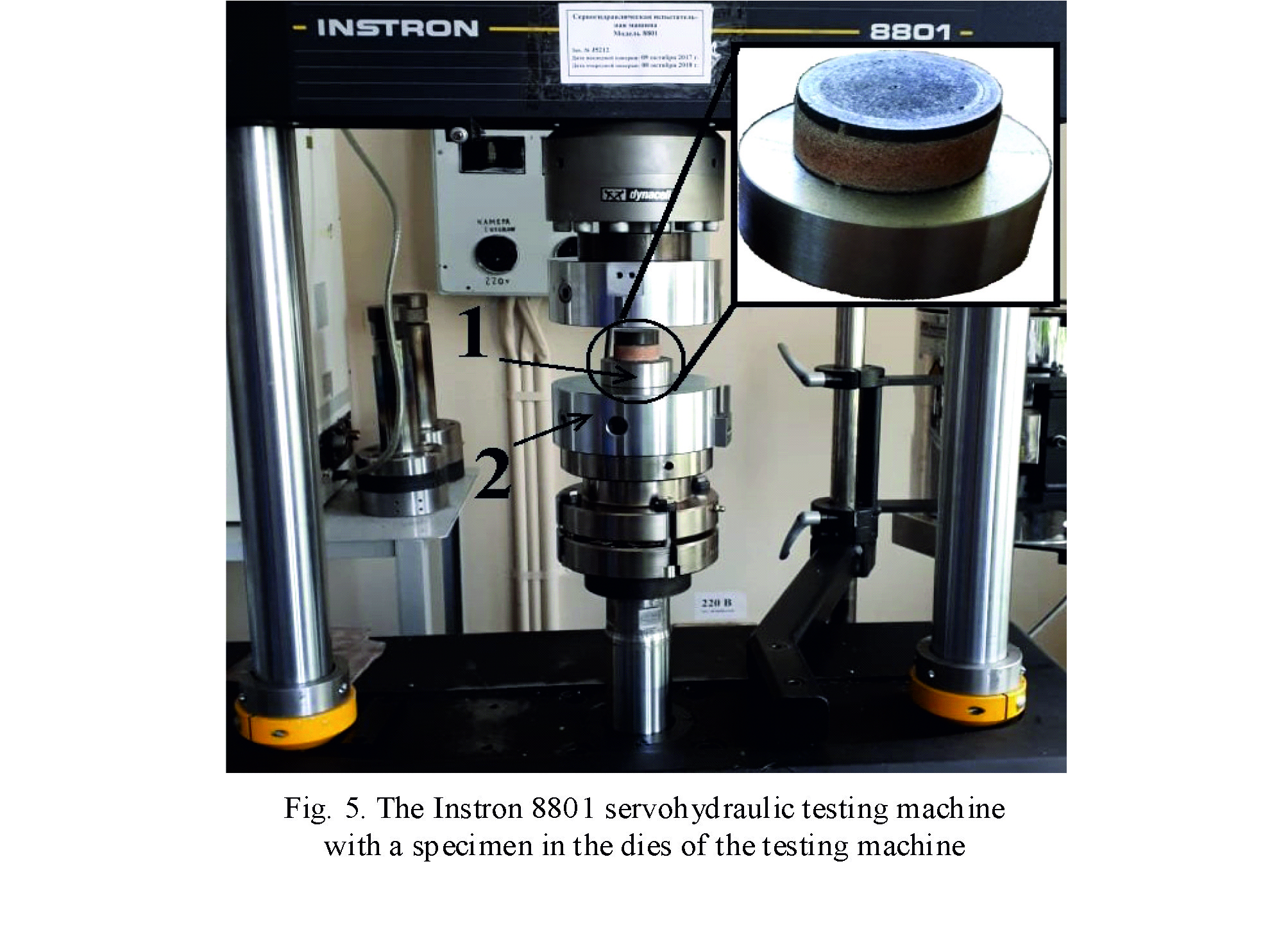

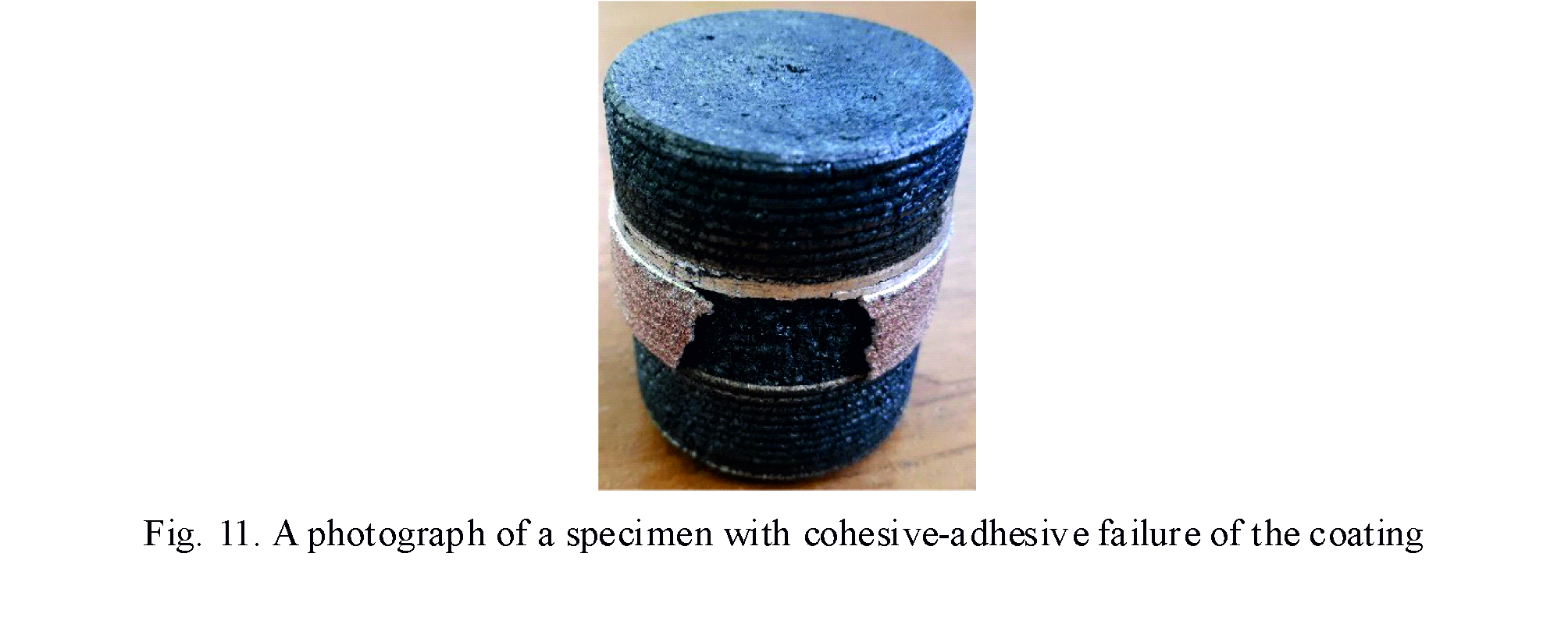

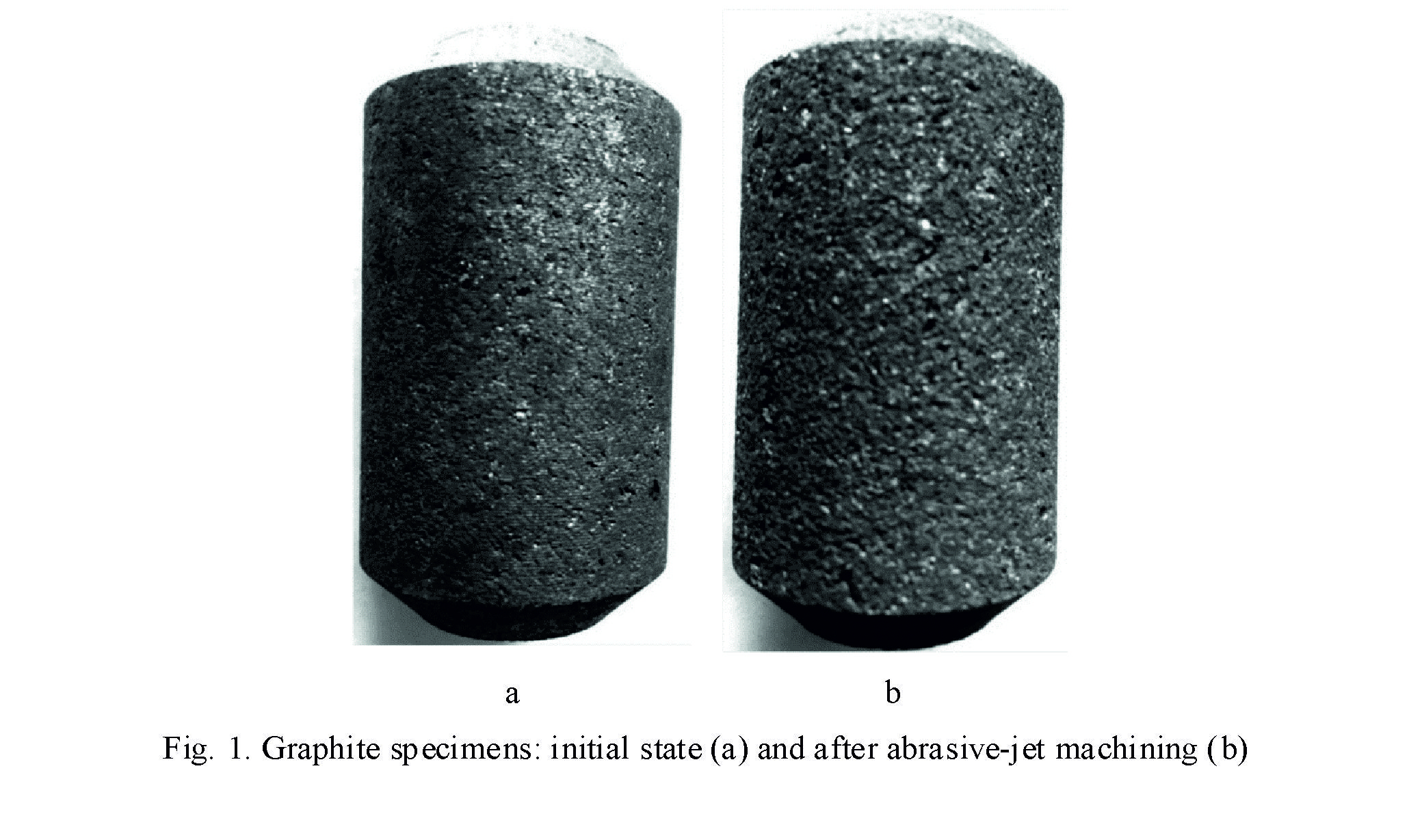

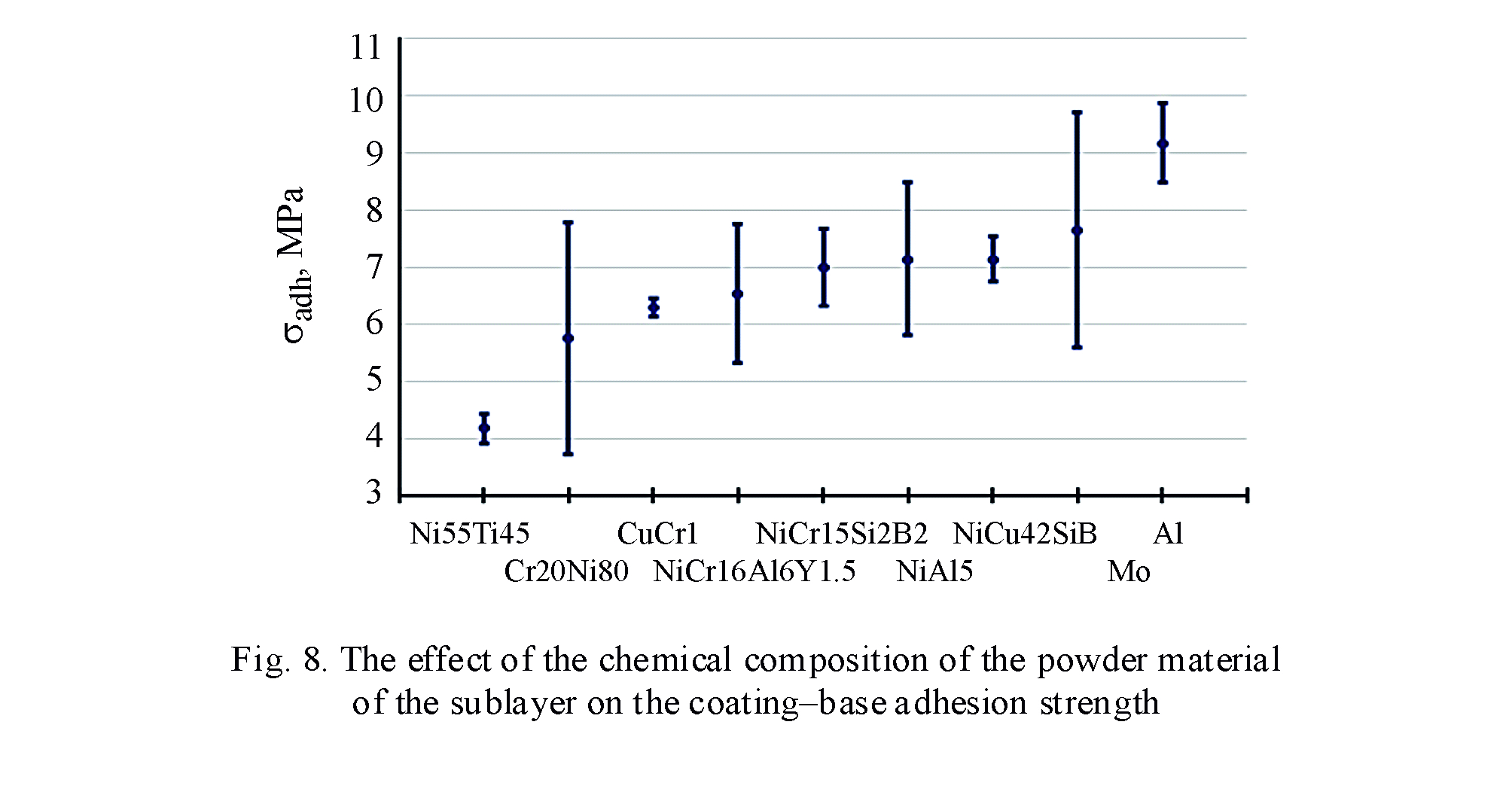

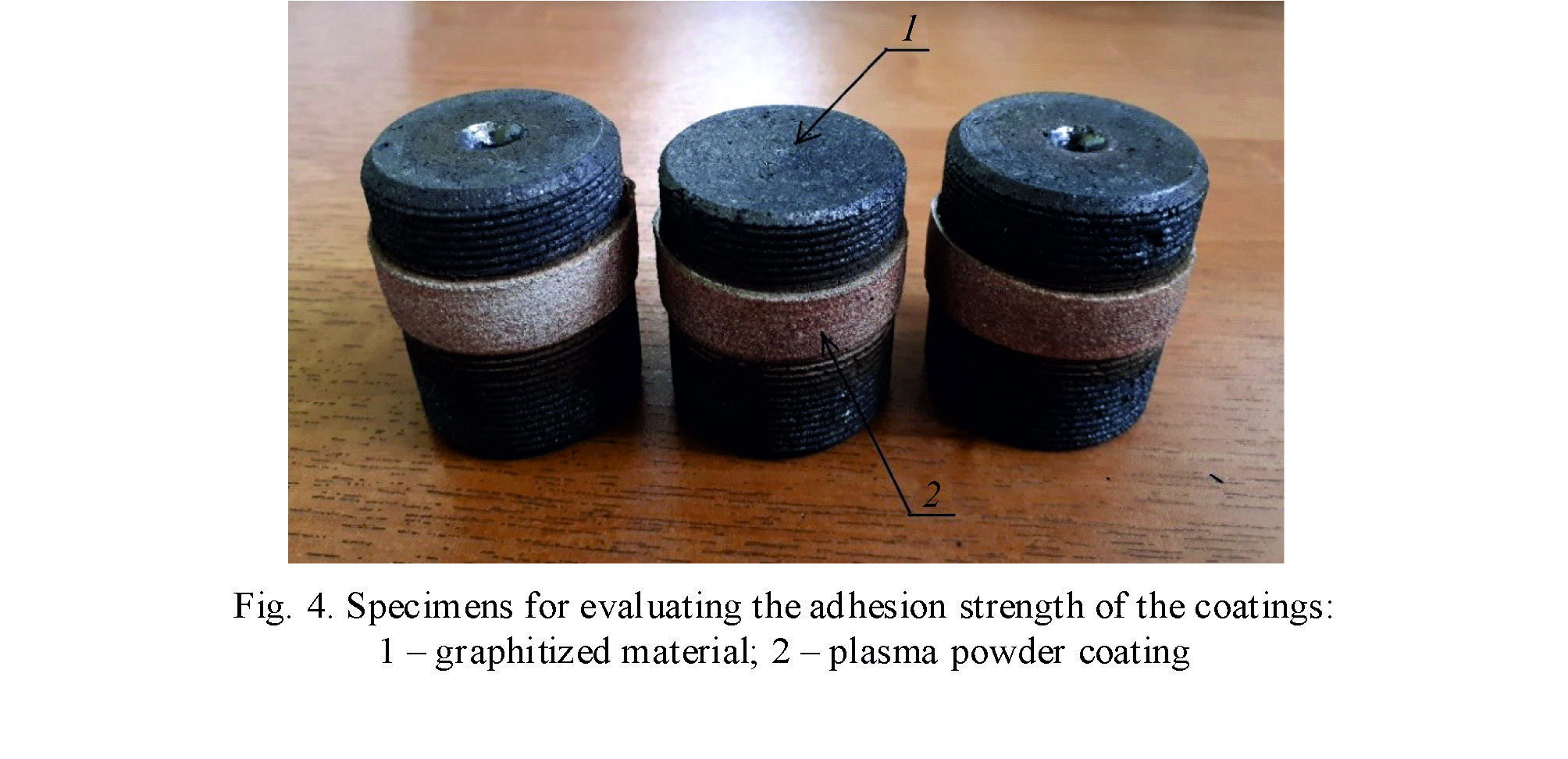

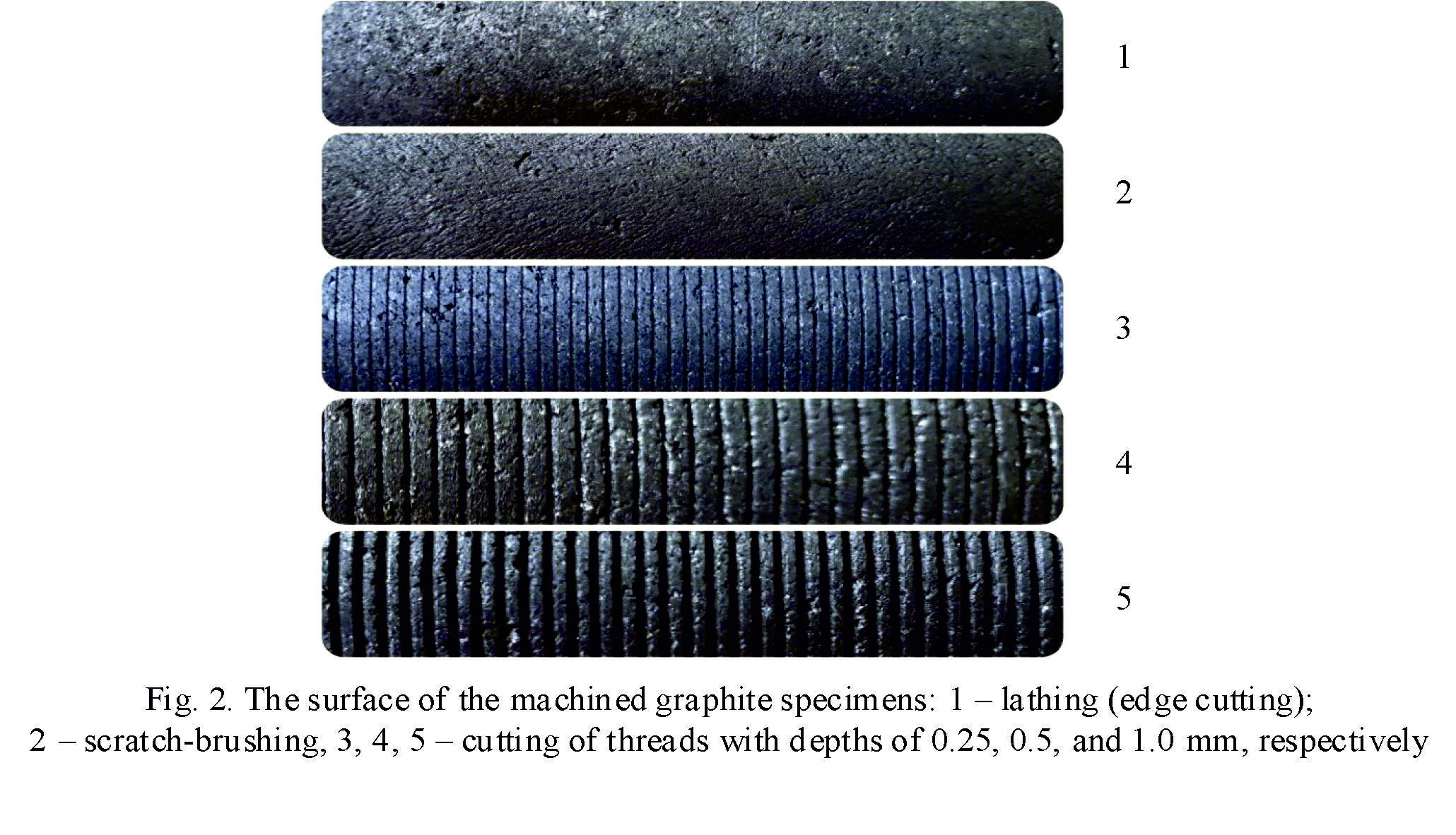

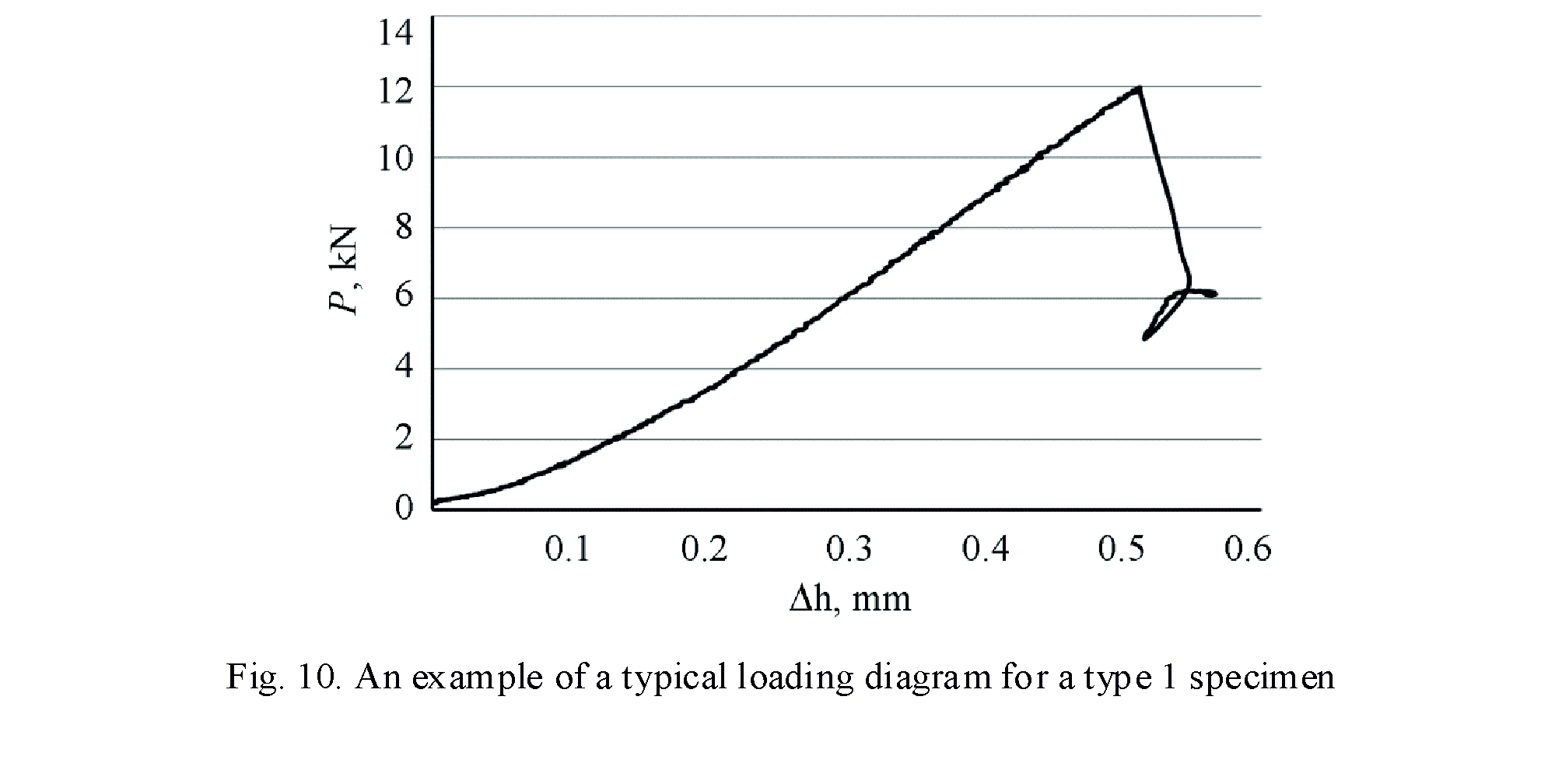

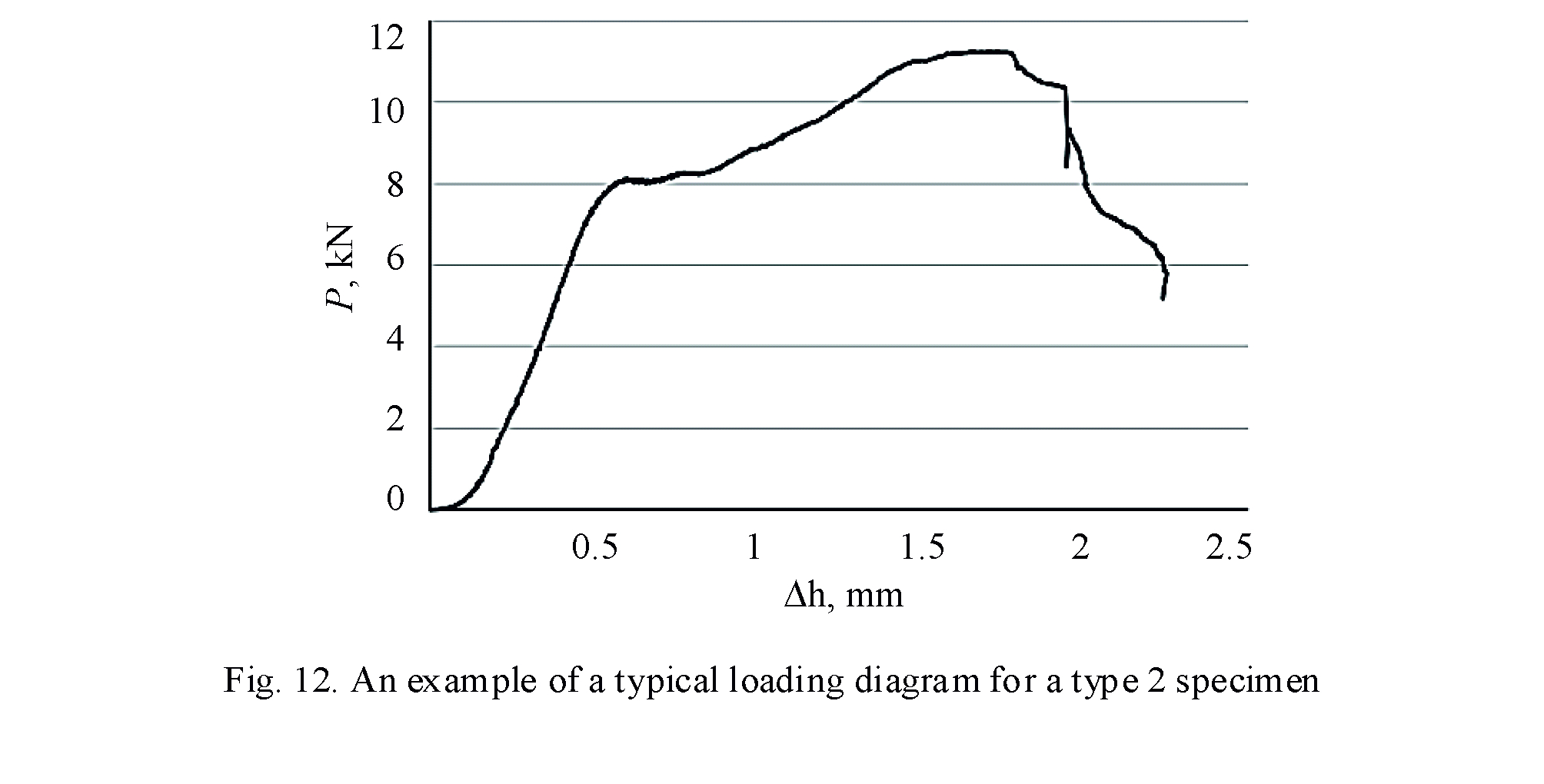

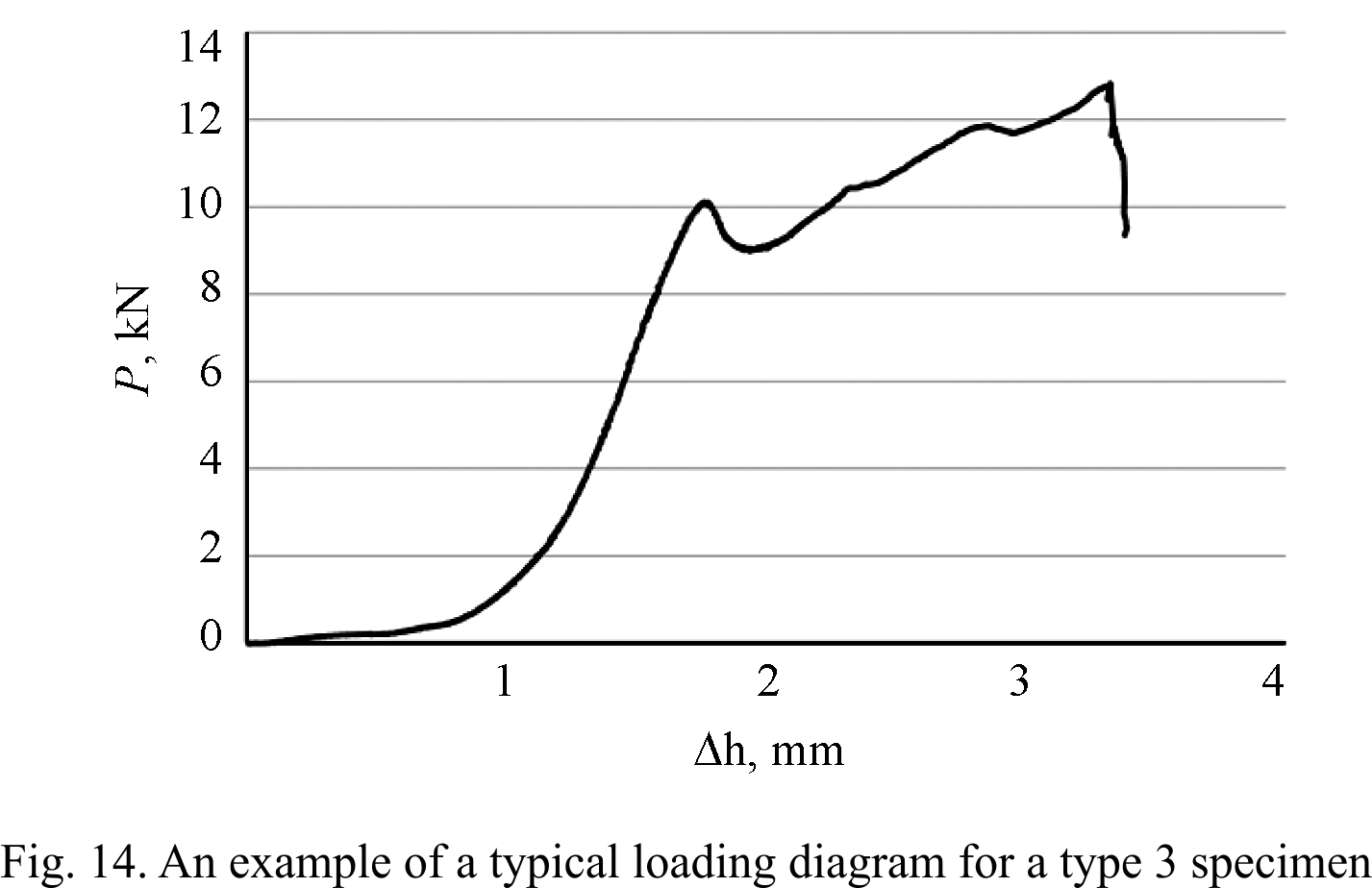

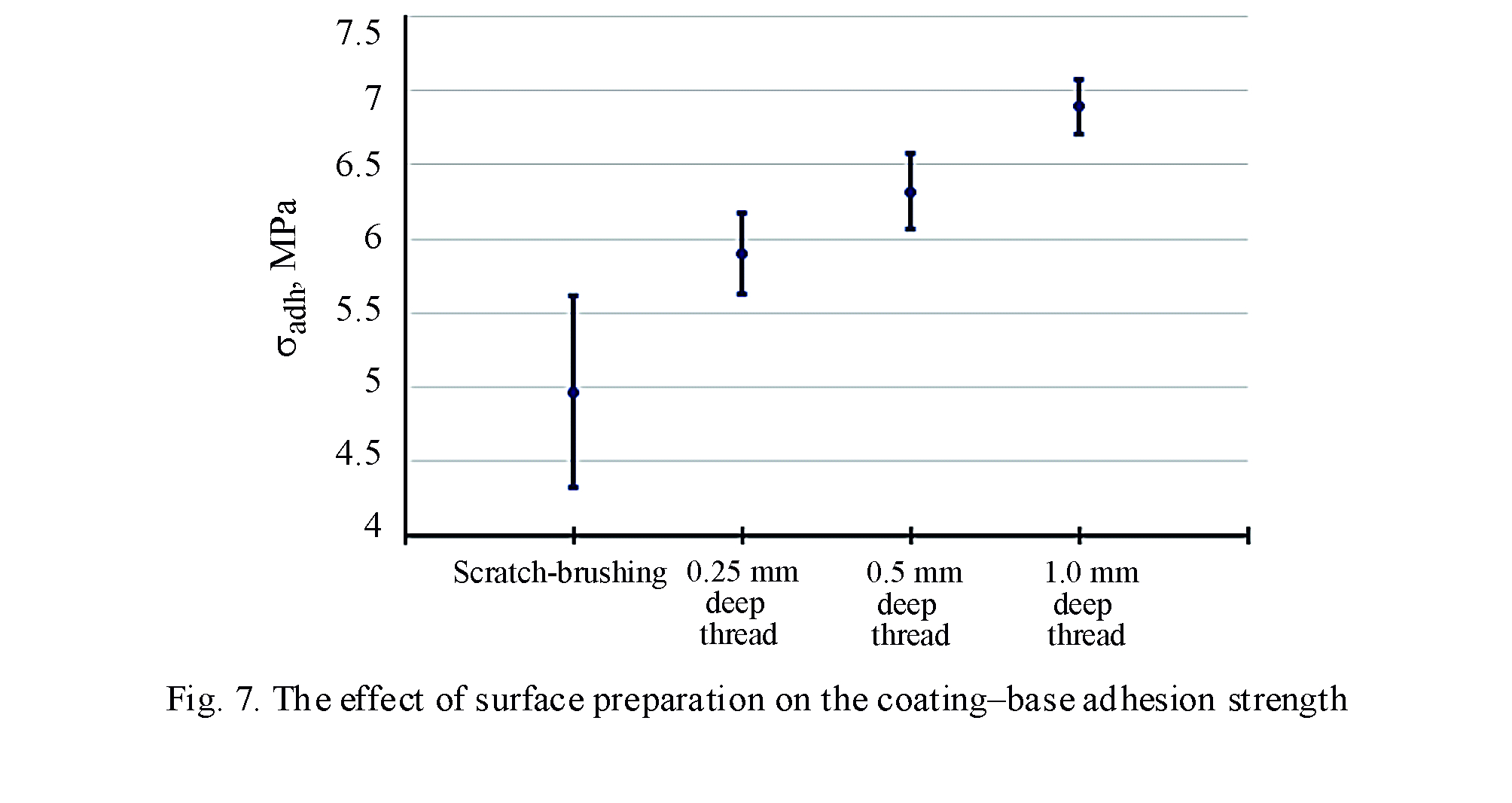

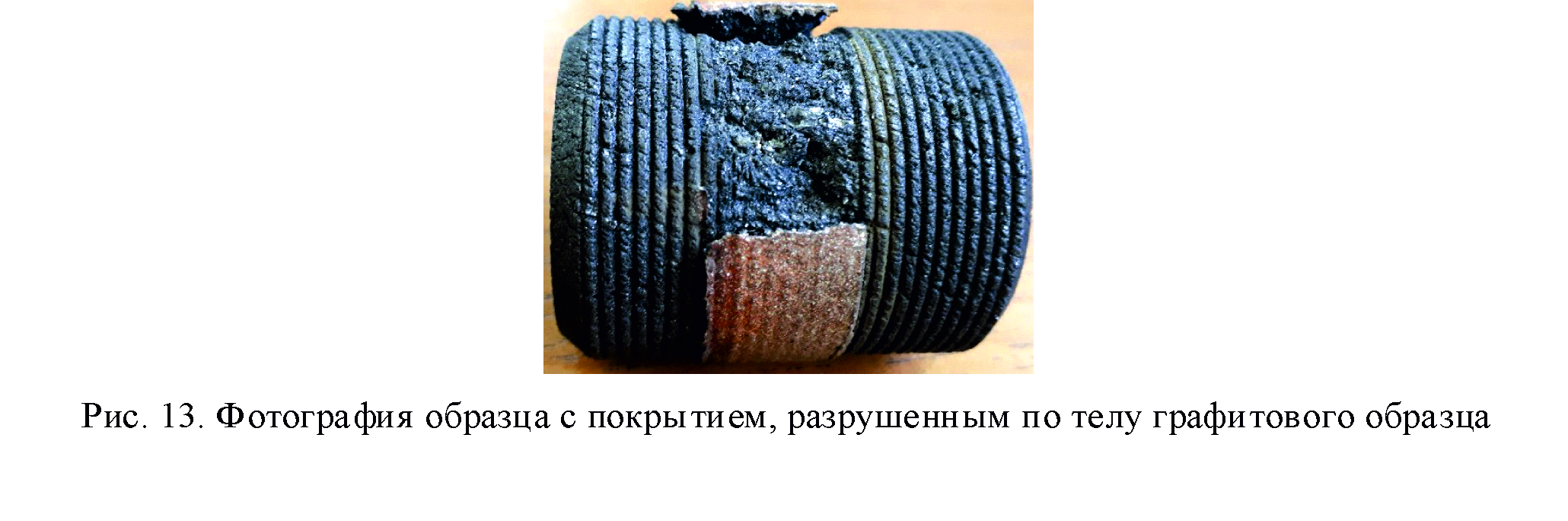

Coatings applied onto the surface of specimens made of UHP electrode graphite are studied. Coatings are applied by thermal spraying in two stages: spraying of a sublayer (layer I) of the powder materials being tested; spraying of the main layer of the plasma coating, consisting of a mechanical mixture of fine spherical aluminum (Al) and copper (CuCr1) powders in an equal volume ratio. The adhesion strength between the coating and the graphite surface is studied as dependent on the following factors: sublayer thickness; the type of preliminary surface preparation; the chemical composition of the powder material of the sublayer. It has been found that the highest adhesion strength between the coating and the graphite base is achieved when the sublayer thickness is 80 µm, when a thread with a depth of 1.0 mm is cut on the base surface, and when Al powder is used as a sublayer.

Acknowledgements: The work was performed under state assignment no. AAAA-A18-118020790145-0. The tests were performed with the equipment installed at the Plastometriya shared research facilities affiliated to the Institute of Engineering Science, UB RAS.

Keywords: plasma powder coating, adhesion strength, graphitized material

Bibliography:

  1. Rykalin N.N., Kulagin M.X., Shorshorov O.A. et al. In: Plazmennye protsessy v metallurgii i tekhnologii neorganicheskikh materialov [Plasma Processes in Metallurgy and Technology of Inorganic Materials]. Moscow, Nauka Publ., 1973. (In Russian).
  2. Budinovsky S.А., Muboyadzhyan S.A., Gayamov A.M., Matveev P.V. Development of Ion-Plasma Refractory Metallic Layers of Heat-Insulating Coatings for Cooled Turbine Rotor Blades. Metal Science and Heat Treatment, 2014, vol. 55, pp. 652–657. DOI: 10.1007/s11041-014-9684-2.
  3. Tarasenko Yu.P., Tsareva N.N., Berdnik O.B. The structure and physical-mechanical properties of the heat-resistant Ni-Co-Cr-Al-Y intermetallic coating obtained using rebuilt plasma equipment. Thermophysics and Aeromechanics, 2014, vol. 1, No. 5, pp. 641–650. DOI: 10.1134/S0869864314050138.
  4. Guzanov B.N., Kositsyn S.V., Pugacheva N.B. Uprochnyayushchie zashchitnye pokrytiya v mashinostroenii [Reinforcing Protective Coatings in Mechanical Engineering]. Yekaterinburg, Ural Branch of the Russian Academy of Sciences Publ., 2004, 244 p. ISBN: 5-7691-1405-3. (In Russian).
  5. Shevchenko O.I., Trekin G.E. & Farber V.M. Distribution of chemical elements in structural components of a facing of a self-fluxing nickel alloy. Met Sci Heat Treat, 1997, 39, pp. 233–235. DOI: 10.1007/BF02467225.
  6. Otsubo F., Era, H., Kishitake K. Structure and phases in nickel-base selffluxing alloy coating containing high chromium and boron. Journal of Thermal Spray Technology, 2000, vol. 9, iss. 1, pp. 107–113. DOI: 10.1361/105996300770350131.
  7. Kulik A.Ya., Borisov Yu.S., Mnukhin A.S., and Nikitin M.D. Gazotermicheskoe napylenie kompositsionnykh poroshkov [Gas-Thermal Deposition of Composite Powders]. Leningrad, Mashinostroenie Publ., 1985. (In Russian).
  8. Uusitalo Mikko, Vuoristo Petri, Mäntylä Tapio. Elevated temperature erosion-corrosion of thermal sprayed coatings in chlorine containing environments. Wear, 2002, vol. 252, iss. 7–8, pp. 586–594. DOI: 10.1016/S0043-1648(02)00014-5.
  9. Matthews S., Schweizer M. Optimization of arcsprayed Ni-Cr-Ti coatings for high temperature corrosion applications. Journal of Thermal Spray Technology, 2013, vol. 22, iss. 4. pp. 538–550. DOI: 10.1007/s11666-013-9914-y.
  10. Guzanov B.N., Pugacheva N.B., Bykova T.M. Corrosion and erosion resistance of the combined multilayer coating for the protection of critical parts of modern gas turbine engines. Diagnostics, Resource and Mechanics of materials and structures, 2021, iss. 2, pp. 6–21. DOI: 10.17804/2410-9908.2021.2.006-021. Available at: https://dream-journal.org/issues/2021-2/2021-2_317.html
  11. Sivakumar R., Mordike B.L. High temperature coatings for gas turbine blades: a review. Surface and Coatings Technology, 1989, vol. 37, iss. 2, pp. 139–160. DOI: 10.1016/0257- 8972(89)90099-6.
  12. Mrdak M.R. Mechanical properties and metallographic analysis of plasma spray ABS – Ni5.5wt.%Al5wt.%Mo coatings. Vojnotehnički glasnik, 2019, vol. 67, iss. 3, pp. 573–587. DOI: 10.5937/vojtehg67-17424.
  13. Pugacheva N.B. Current trends in the development of heat-resistant coatings based on iron, nickel and cobalt aluminides. Diagnostics, Resource and Mechanics of materials and structures, 2015, iss. 3, pp. 51–82. DOI: 10.17804/2410-9908.2015.3.051-082. Available at: https://dream-journal.org/issues/2015-3/2015-3_30.html
  14. Guzanov B.N., Obabkov N.V., Migacheva G.N. Development and research of multi-layer composite coatings high temperature. Sciences of Europe, 2017, No. 16 (16), pp. 261–265.
  15. Sidhu S.S., Prakash S. Performance of NiCrAlY, Ni–Cr, Stellite-6 and Ni3Al coatings in Na2SO4–60% V2O5 environment at 900° under cyclic conditions. Surface and Coatings Technology, 2006, vol. 201, iss. 3–4, pp. 1643–1654. DOI: 10.1016/j.surfcoat.2006.02.035.
  16. Pugacheva N.B., Guzanov B.N., Obabkov N.V., Bykova T.M., Michurov N.S. Studying the structure and adhesion strength of thermal barriers coating. AIP Conference Proceedings, 2019, vol. 2176, pp. 030013-1–030013-4. DOI: 10.1063/1.5135137.
  17. Guzanov B.N., Pugacheva N.B., Alekseev V.D., Slukin Y.Yu. Features of creating combined heat-resistant multicomponent coatings for high-temperature. Bulletin PNRPU. Mechanical engineering, materials science, 2020, vol. 22, No. 3, pp. 12–19. DOI: 10.155593/2224-9877/2020.3.02. (In Russian).
  18. Fialkov A.S. Formirovanie struktury i svoistv uglegrafitovykh materialov [Formation of the Structure and Properties of Carbon-Graphite Materials]. Moscow, Metallurgiya Publ., 1965. (In Russian).
  19. Kretzschmar Eberhard, Schwarz Herrmann. Napylenie metallov, keramiki i plastmass [Spray Deposition of Metals, Ceramics, and Plastics, transl. Germ.]. Moscow, Mashinostroenie Publ., 1966. (In Russian).
  20. Korobov Yu. S., Panov V. I., Razikov N. M. In: Osnovnye metody i materialy gazotermicheskogo napyleniya [Basic methods and materials of thermal spraying]. Ekaterinburg, Izdatel'stvo Ural'skogo universiteta Publ., 2016, 77 p. (In Russian).
  21. Fialkov A.S., Varlakov V.P., Smirnova T.Yu. Microstructure of petroleum and pitch cokes. Himiya Tverdogo Topliva, 1994, No. 2, pp. 49–53. (In Russian).
  22. Ubbelohde A.R., Lewis F.A. Graphite and its crystal compounds. New York, Oxford University Press, 1960, 217 p.
  23. Dorozhkin N.N. Metodicheskie rekomendatsii po opredeleniyu adgezionnoy prochnosti pokrytiy [Guidelines for determining the adhesive strength of coatings]. Minsk, INDmash Publ., 1985, 54 p. (In Russian).
  24. Ryzhov E.V., Suslov A.G., and Fedorov V.P. Tekhnologicheskoe obespechenie ekspluatatsionnykh svoistv detalei mashin [Technologies Ensuring the Required Operational Properties of Machine Parts]. Moscow, Mashinostroenie Publ., 1979, 176 p. (In Russian).
  25. Rodichev A.Yu. Study of adhesion strength of journal coatings of rotor-bearing nodes of a test rig. Izvestiya TulGU. Tekhnicheskie nauki, 2018, vol. 9, pp. 269–276. (In Russian).
  26. Pustyl'nik E. I. Statisticheskie metody analiza i obrabotki nablyudenij [Statistical Methods of Analysis and Processing of Observations]. Moscow, Nauka Publ., 1968. (In Russian).
  27. Stepnov M.N. and Shavrin A.V. Statisticheskie metody obrabotki rezul'tatov mekhanicheskikh ispytaniy: spravochnik [Handbook of Statistical Methods of Processing the Results of Mechanical Tests]. Moscow, Mashinostroenie Publ., 2005. (In Russian).


Ю. В. Николин, Д. И. Вичужанин, Н. Б. Пугачева, Ф. И. Мезин

ИССЛЕДОВАНИЕ ПРОЧНОСТИ СЦЕПЛЕНИЯ ПЛАЗМЕННО-ПОРОШКОВЫХ МЕТАЛЛИЧЕСКИХ ПОКРЫТИЙ НА ПОВЕРХНОСТИ ГРАФИТА

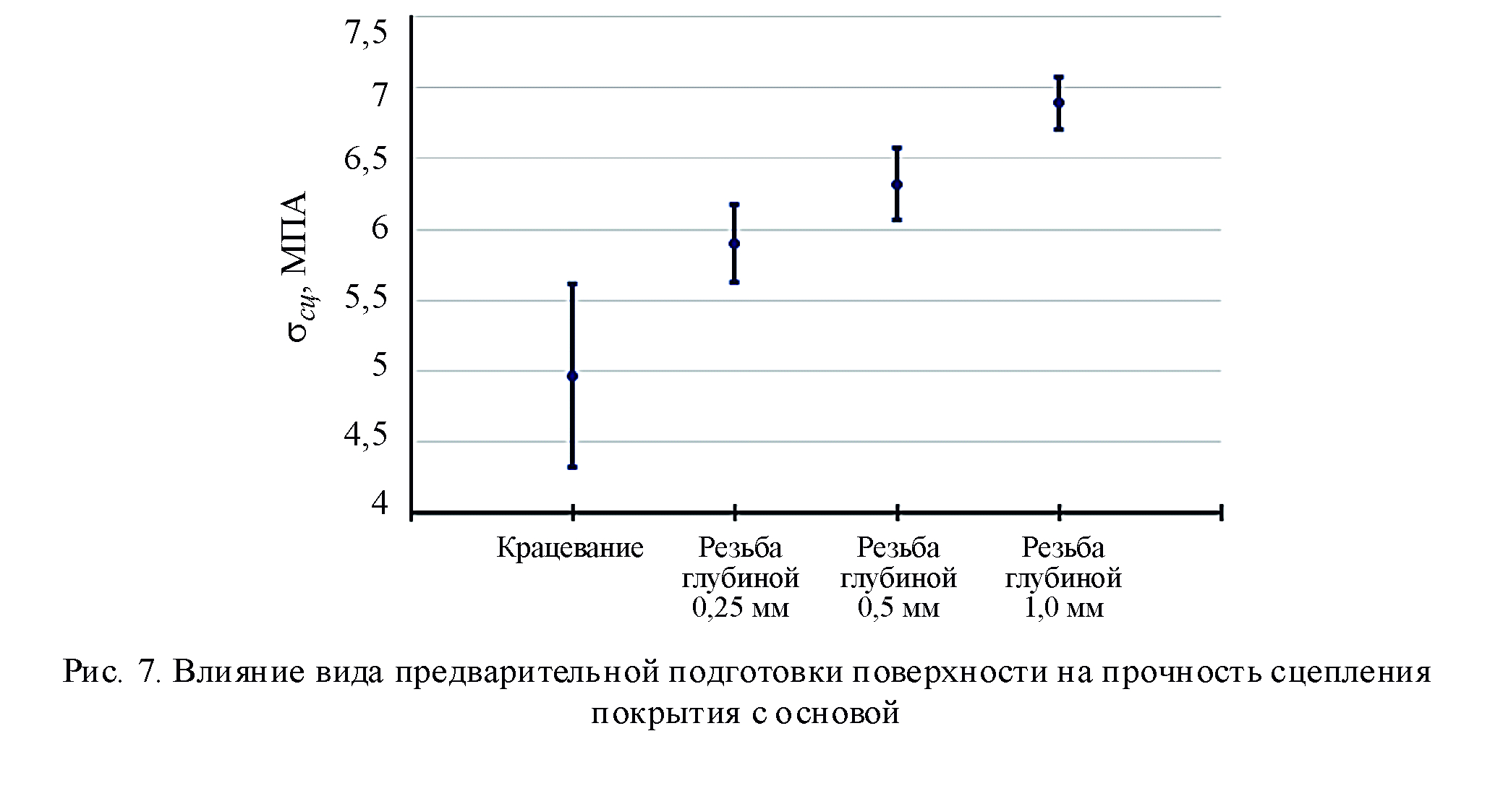

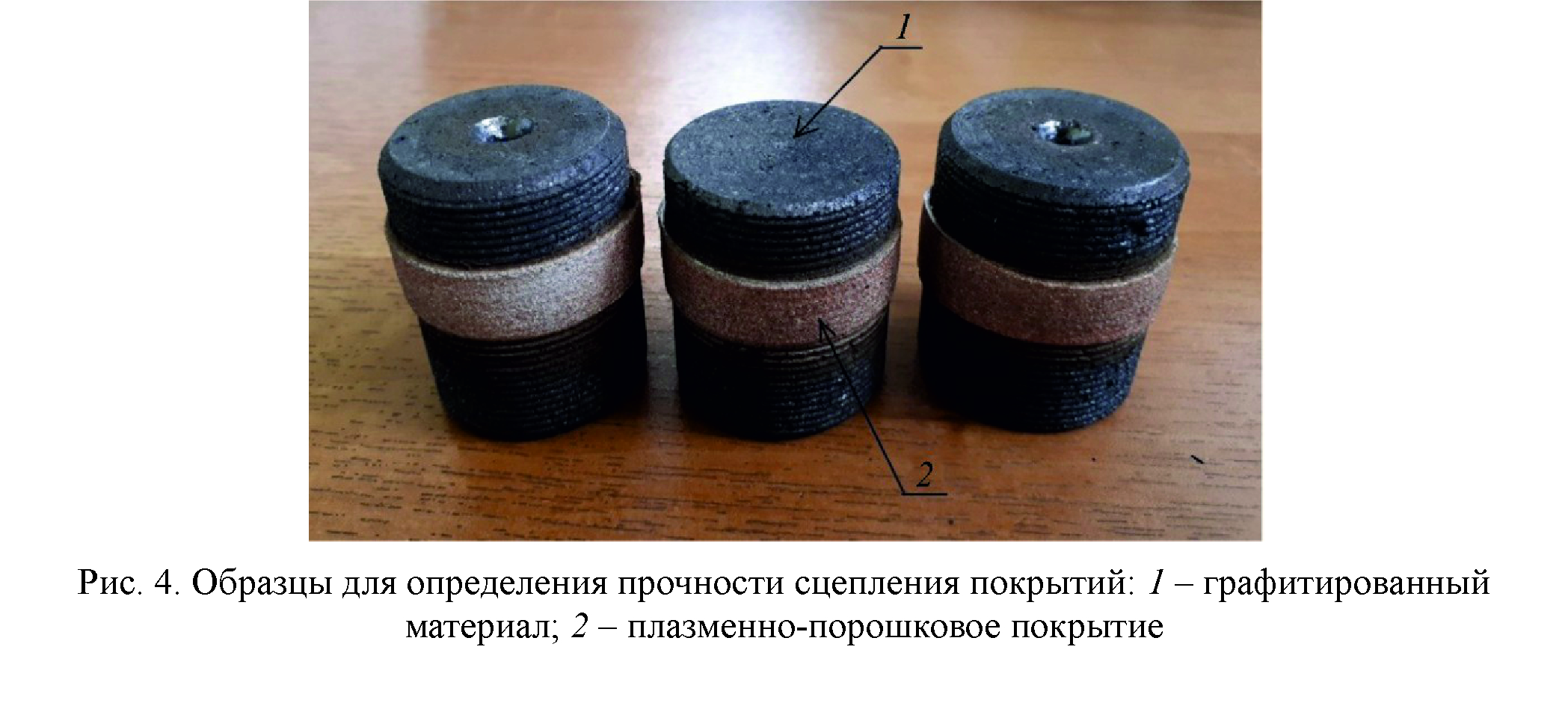

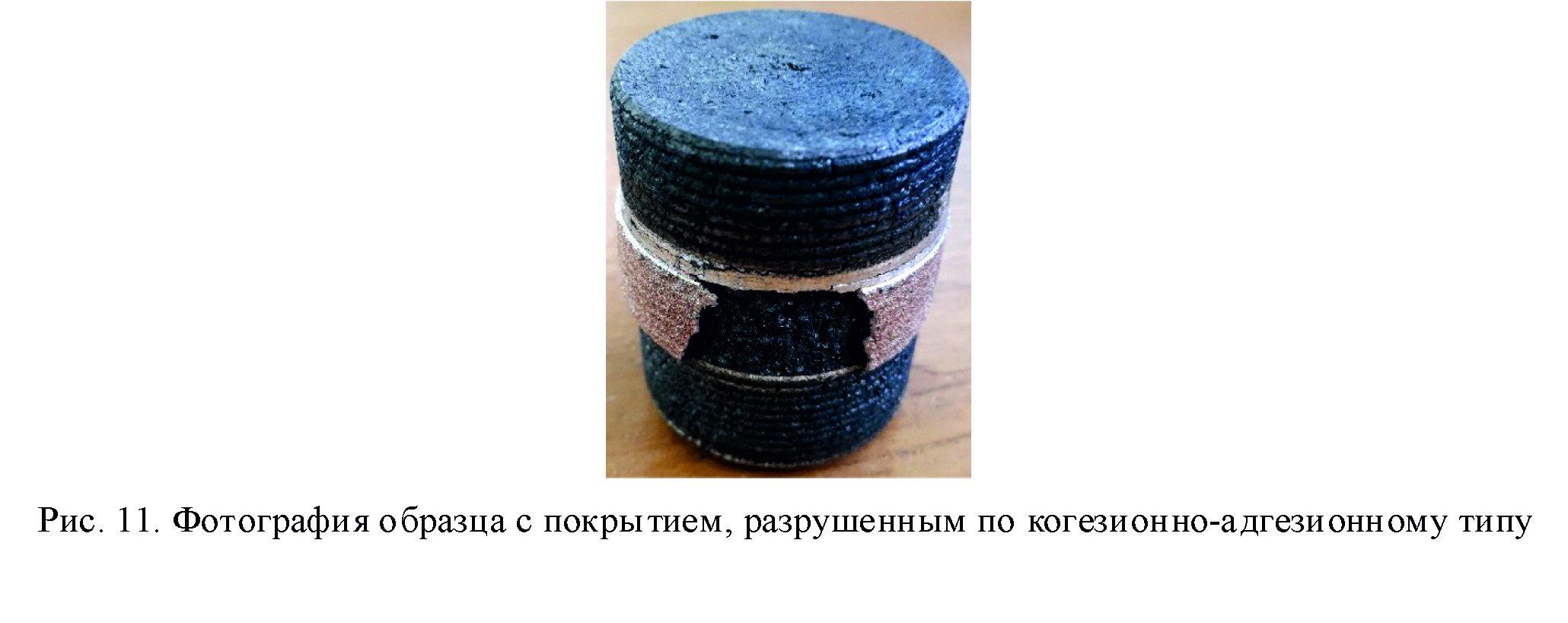

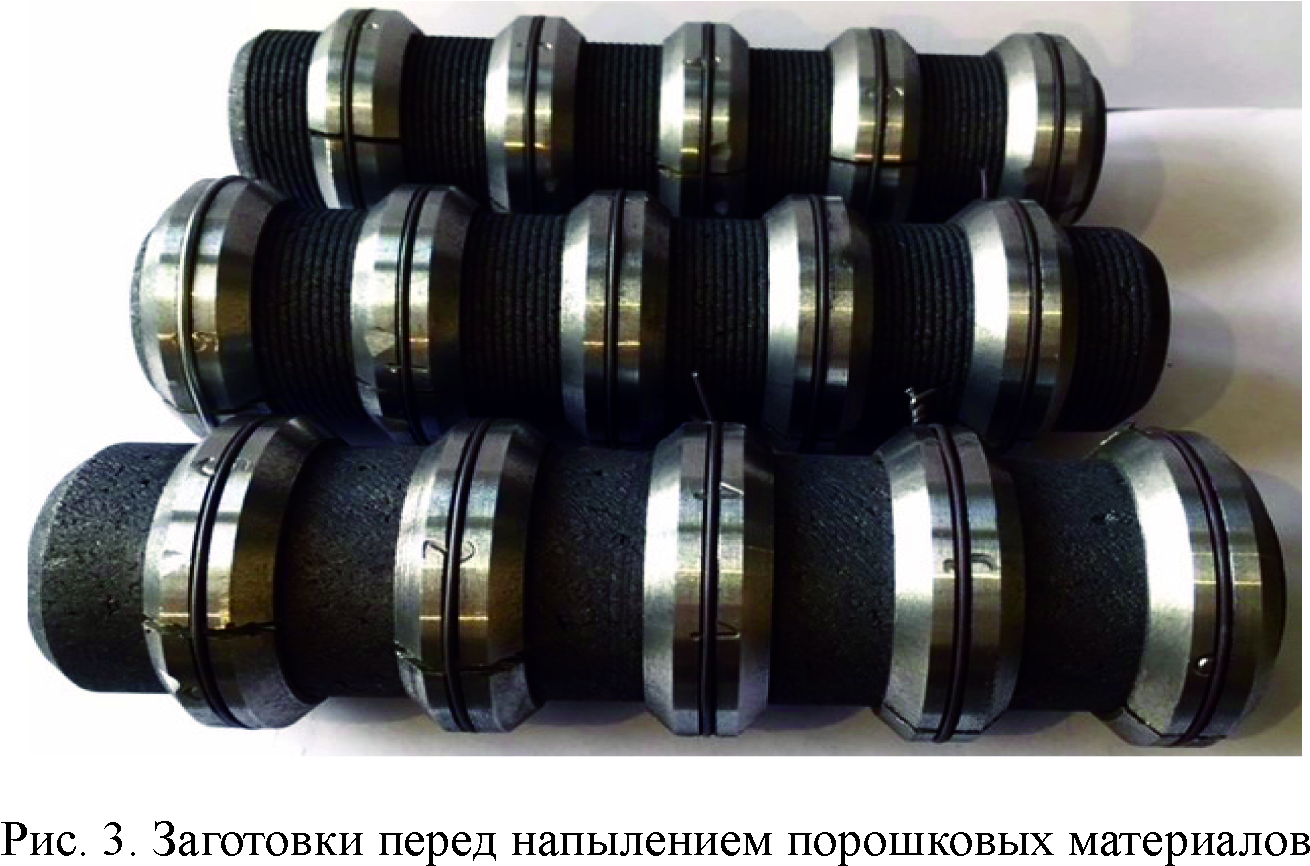

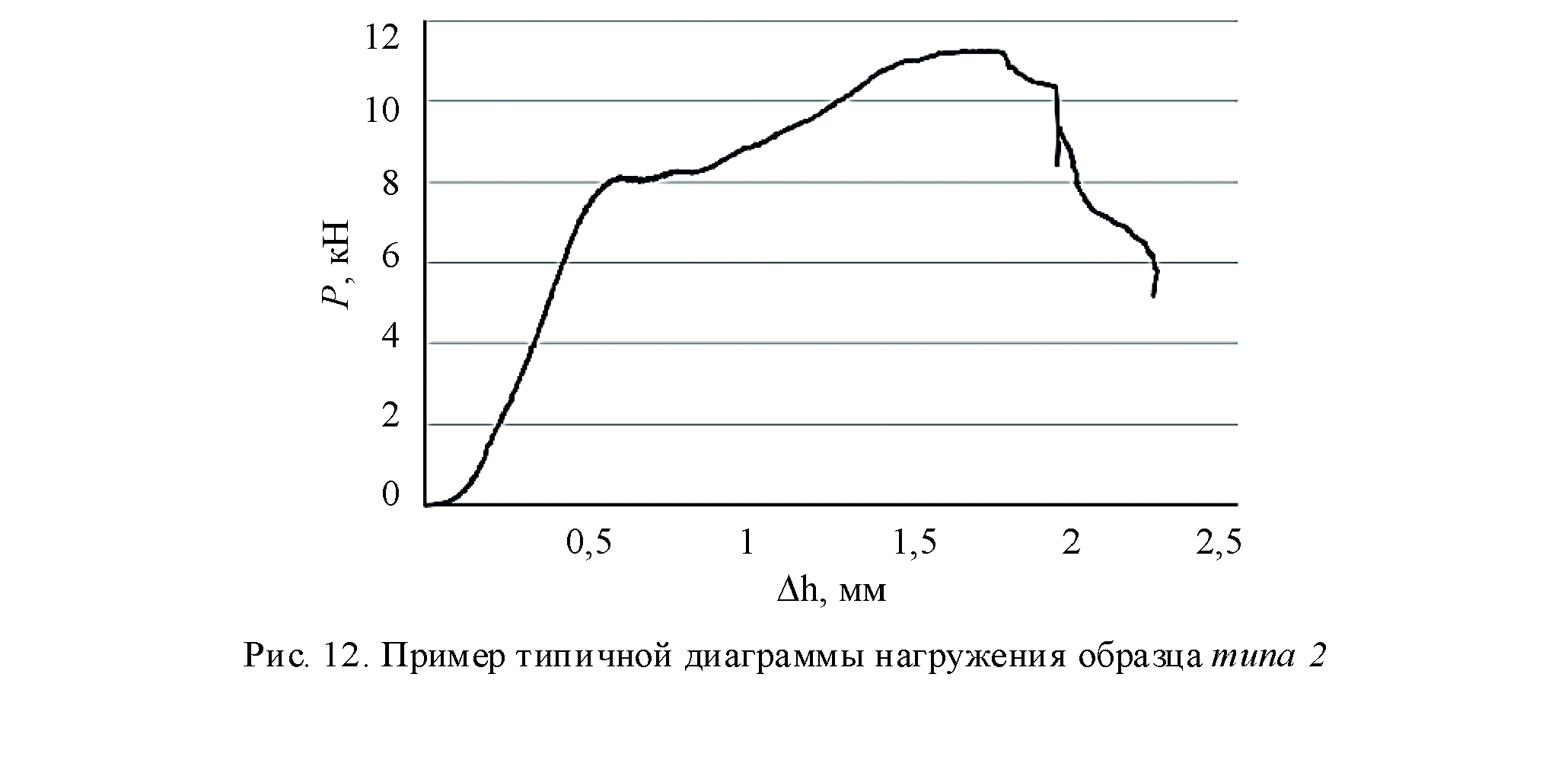

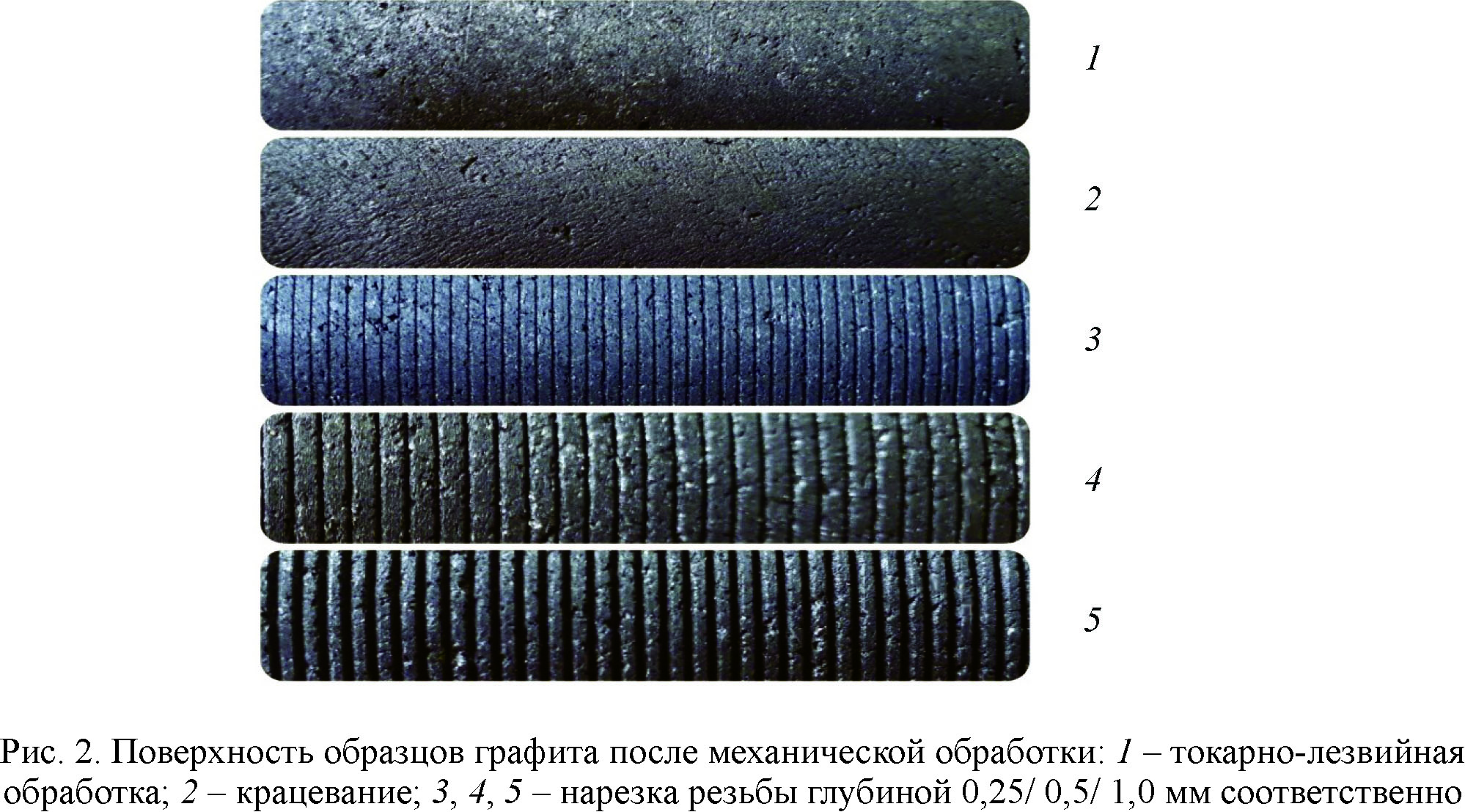

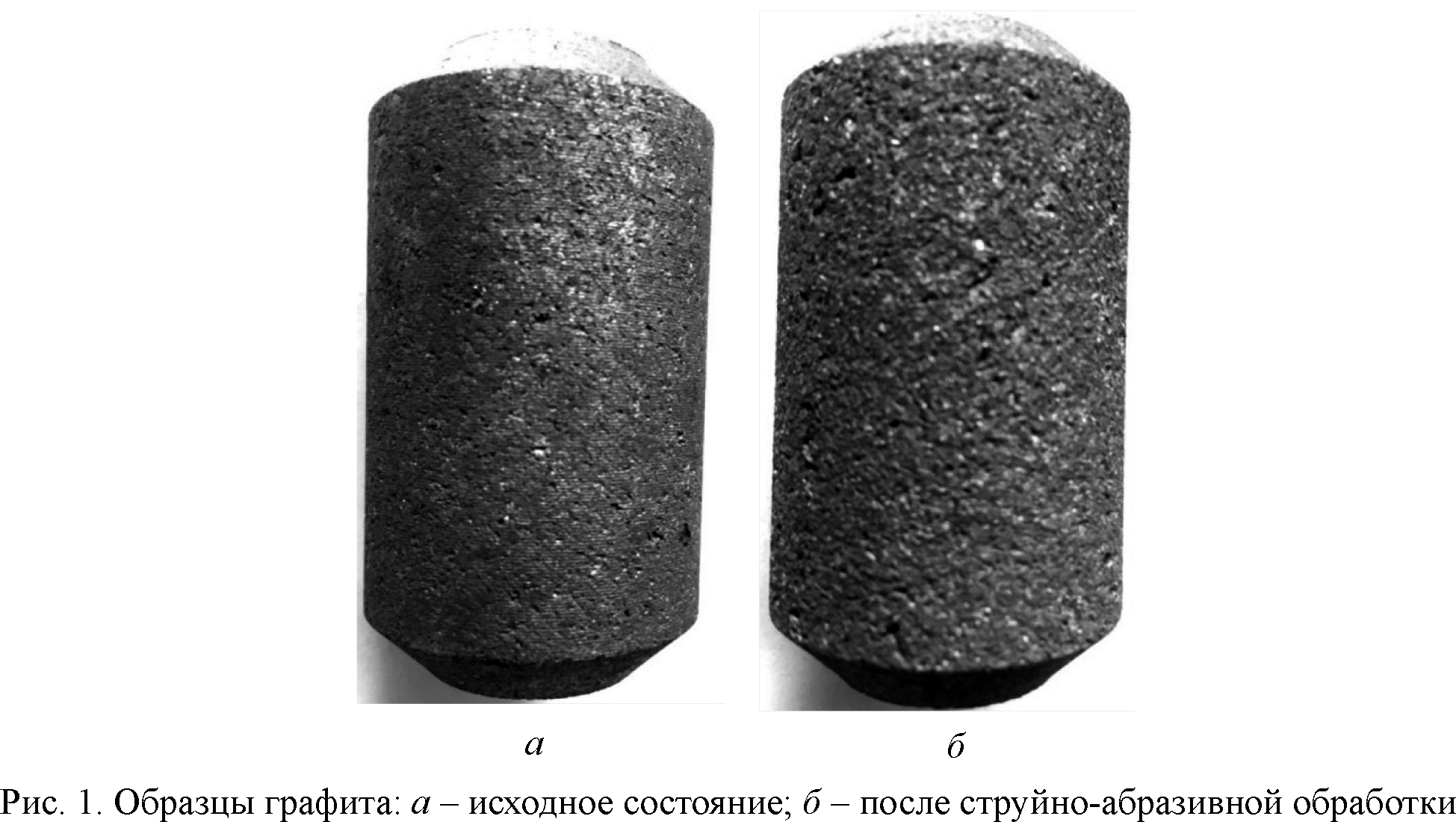

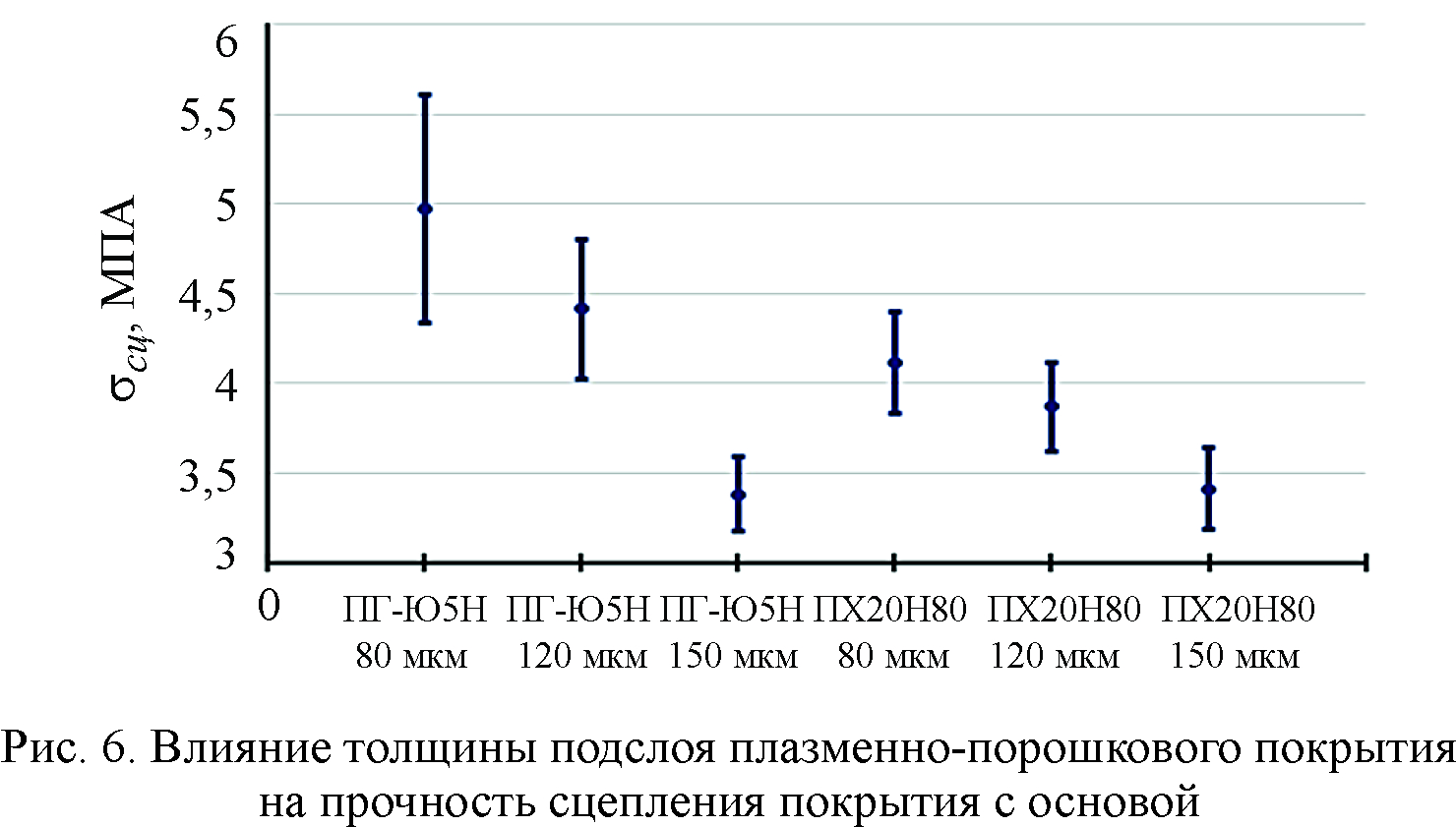

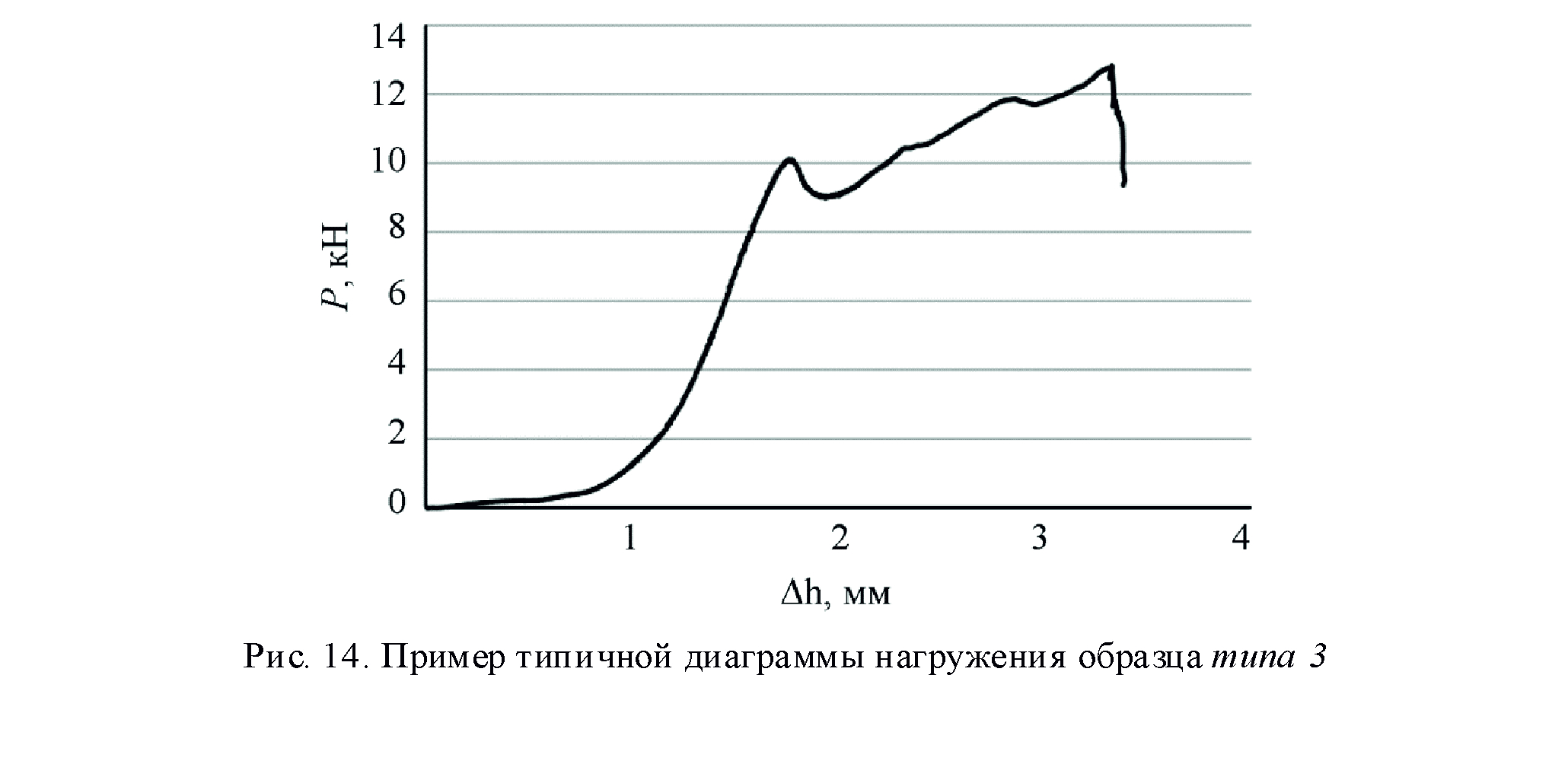

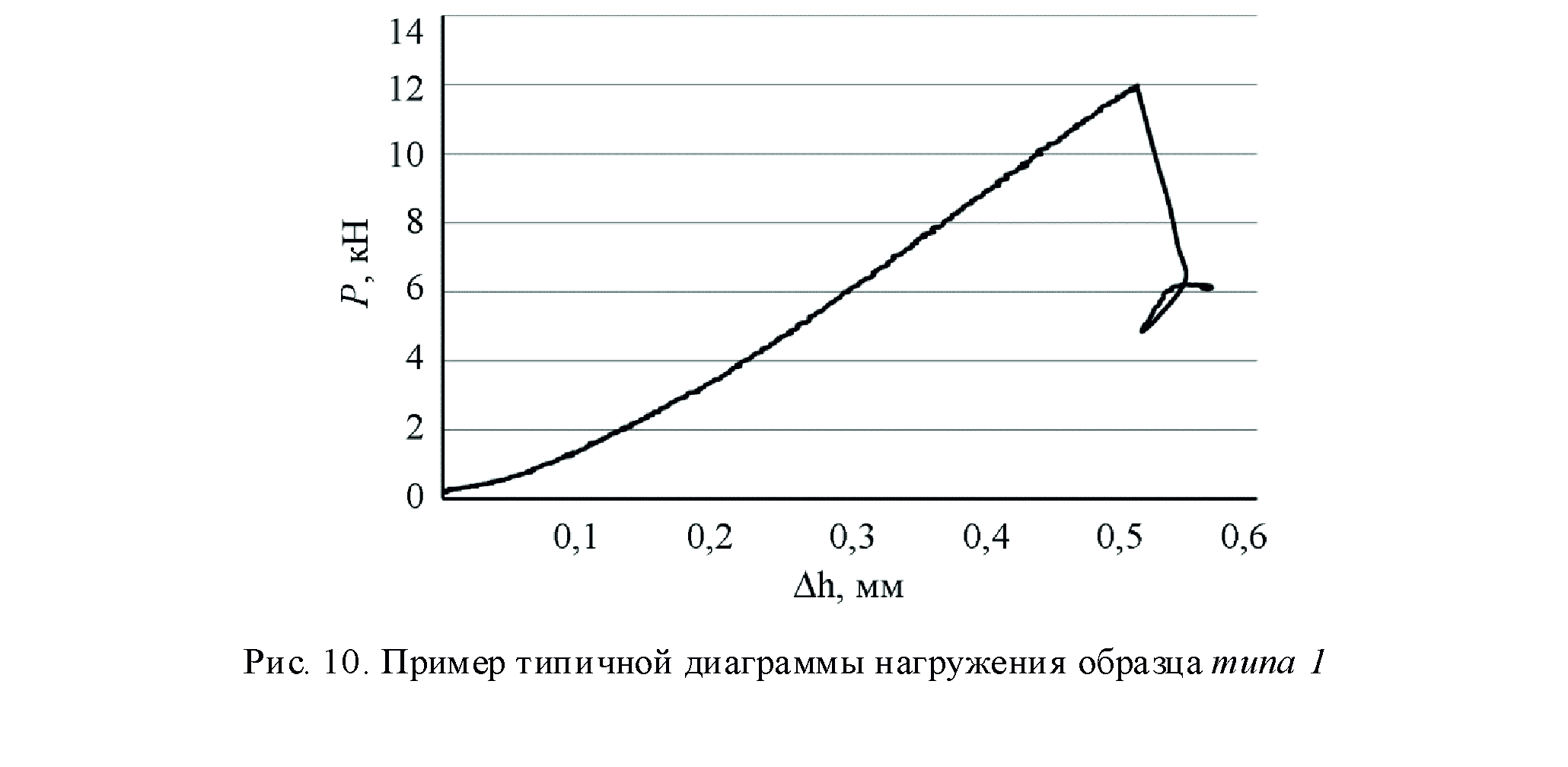

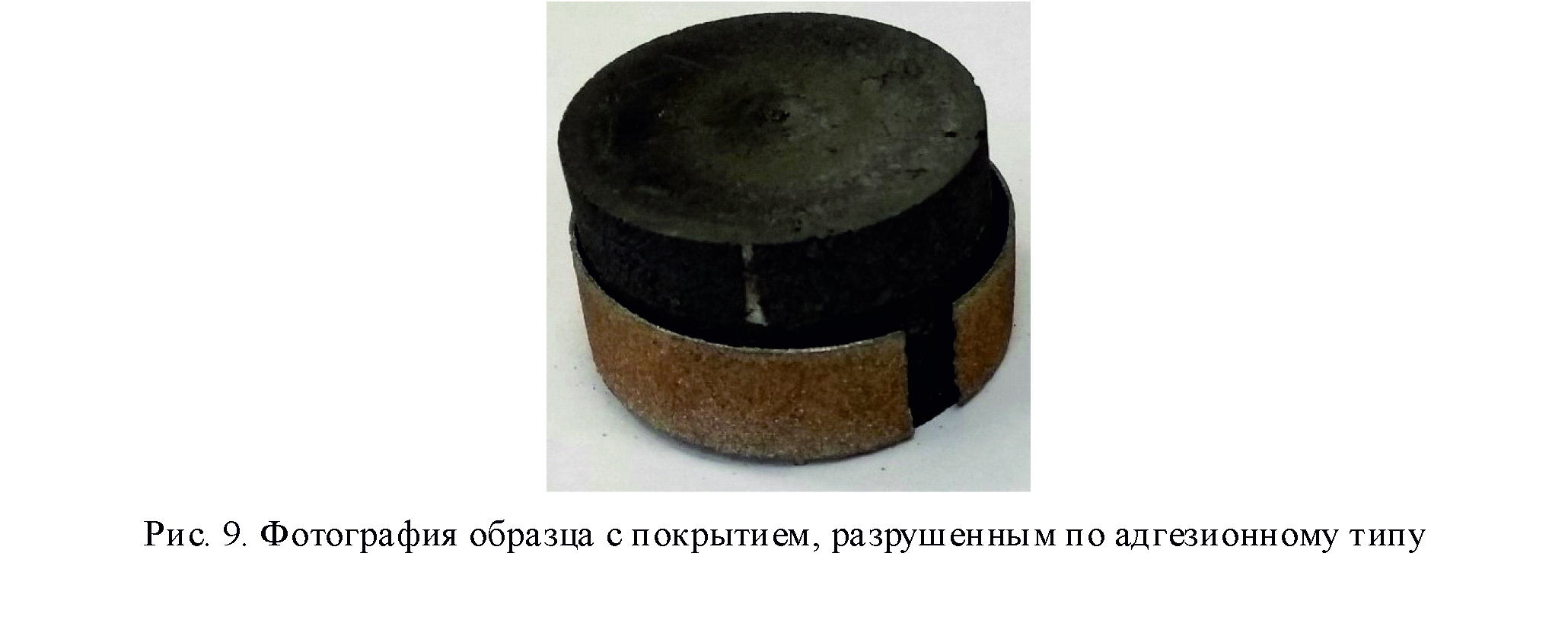

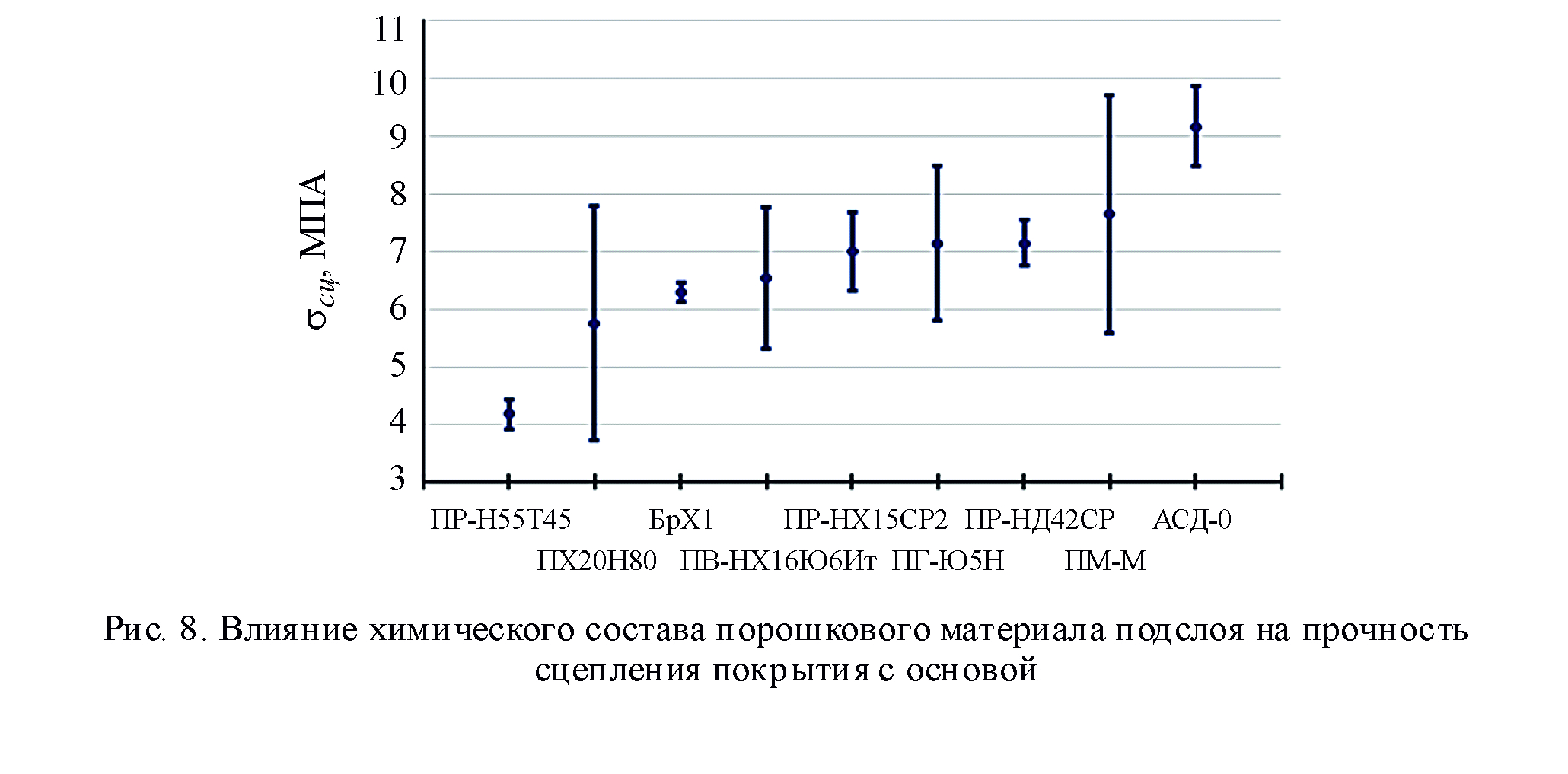

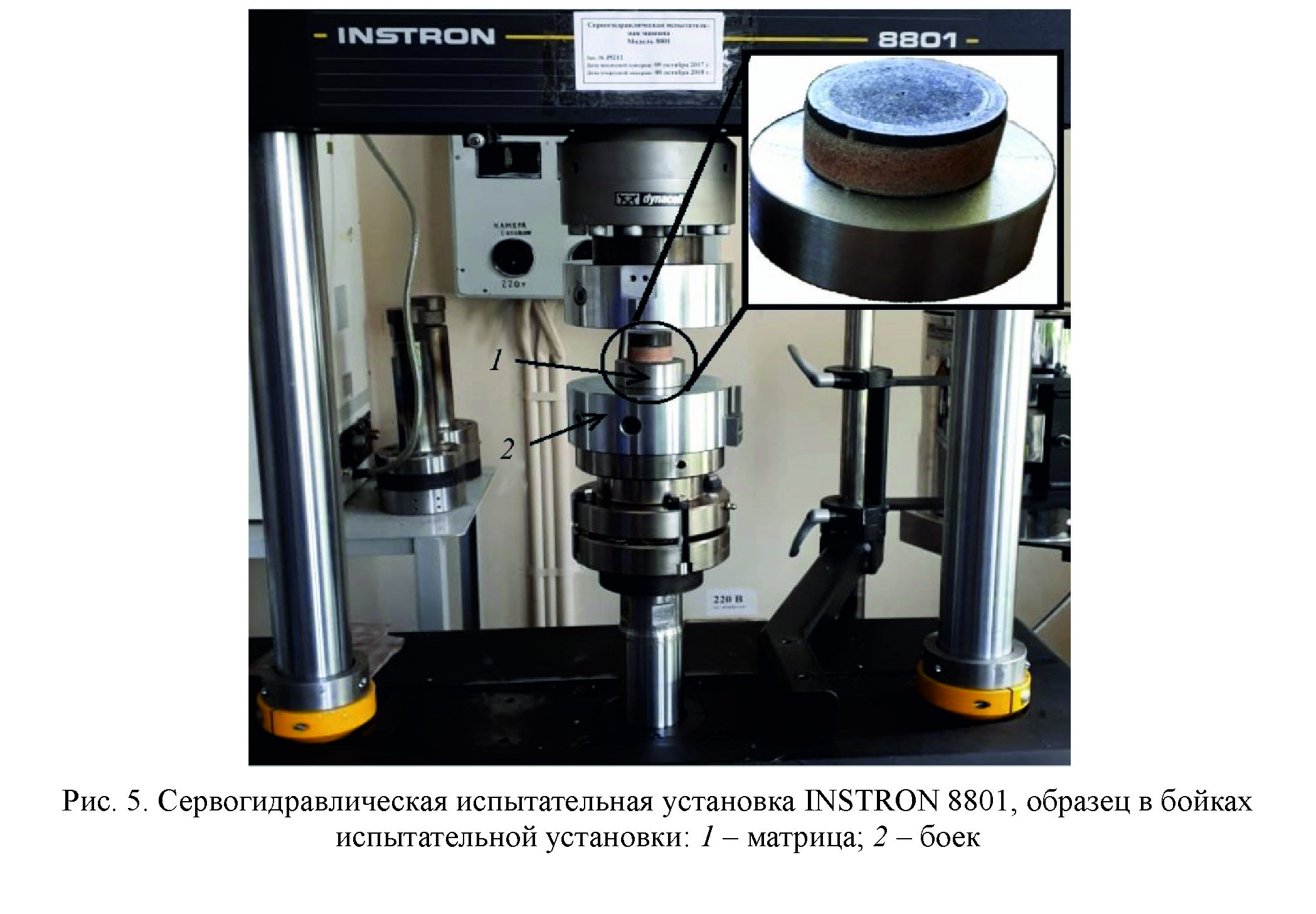

В работе исследованы покрытия, нанесенные на поверхности образцов из электродного графита марки ЭГСП. Нанесение покрытий осуществляли методом газотермического напыления в два этапа: нанесение подслоя (1-го слоя) из испытуемых порошковых материалов; нанесение основного массива плазменного покрытия, состоящего из механической смеси порошков алюминия (АСД-0) и меди (БрХ1) в равнообъемной пропорции. Исследовали прочность сцепления покрытий с поверхностью графита в зависимости от следующих факторов: влияния толщины подслоя; влияния вида предварительной подготовки поверхности; влияния химического состава порошкового материала подслоя. Установлено, что наибольшая прочность сцепления покрытия с графитовой основой достигается при толщине подслоя 80 мкм; при нарезке на поверхности основы резьбы глубиной 1,0 мм; а также при использовании в качестве подслоя алюминиевого порошка АСД-0.

Благодарности: Работа выполнена в рамках государственного задания, номер государственной реги-страции АААА-А18-118020790145-0. Испытания проведены на оборудовании центра коллек-тивного пользования «Пластометрия» Института машиноведения имени Э. С. Горкунова УрО РАН.

Ключевые слова: плазменно-порошковое покрытие, прочность сцепления, графитированный материал

Библиография:

  1. Теплофизика плазменного напыления, наплавки, резки и сфероидизации / Н. Н. Рыкалин, И. Д. Кулагин, М. Х. Шоршоров, В. Н. Кудинов, Ю. В. Красулин, В. А. Петруничев, А. А. Углов // Плазменные процессы в металлургии и технологии неорганических материалов. – М. : Наука, 1973. – С. 66–84.
  2. Development of Ion-Plasma Refractory Metallic Layers of Heat-Insulating Coatings for Cooled Turbine Rotor Blades / S. А. Budinovsky, S. A. Muboyadzhyan, A. M. Gayamov, P. V. Matveev // Metal Science and Heat Treatment. – 2014. – Vol. 55. – P. 652–657. – DOI: 10.1007/s11041-014-9684-2.
  3. Tarasenko Yu. P., Tsareva N. N., Berdnik O. B. The structure and physical-mechanical properties of the heat-resistant Ni-Co-Cr-Al-Y intermetallic coating obtained using rebuilt plasma equipment // Thermophysics and Aeromechanics. – 2014 – Vol. 1, No. 5. – P. 641–650. – DOI: 10.1134/S0869864314050138.
  4. Гузанов Б. Н., Косицын С. В., Пугачева Н. Б. Упрочняющие защитные покрытия в машиностроении. – Екатеринбург : УрО РАН, 2004. – 244 с. – ISBN: 5-7691-1405-3.
  5. Shevchenko O. I., Trekin G. E., Farber V. M. Distribution of chemical elements in structural components of a facing of a self-fluxing nickel alloy // Met. Sci. Heat Treat. – 1997. – Vol. 39, No. 6. – P. 233–235. – DOI: 10.1007/BF02467225.
  6. Otsubo F., Era H., Kishitake K. Structure and phases in nickel-base selffluxing alloy coating containing high chromium and boron // Journal of Thermal Spray Technology. – 2000. – Vol. 9, iss. 1. – P. 107–113. – DOI: 10.1361/105996300770350131.
  7. Газотермическое напыление композиционных порошков / А. Я. Кулик, Ю. С. Борисов, А. С. Мнухин, М. Д. Никитин. – Л. : Машиностроение, 1985. – 199 с.
  8. Uusitalo Mikko, Vuoristo Petri, Mäntylä Tapio. Elevated temperature erosion-corrosion of thermal sprayed coatings in chlorine containing environments // Wear. – 2002. – Vol. 252, iss. 7–8. – P. 586–594. – DOI: 10.1016/S0043-1648(02)00014-5.
  9. Matthews S., Schweizer M. Optimization of arcsprayed Ni-Cr-Ti coatings for high temperature corrosion applications // Journal of Thermal Spray Technology. – 2013. – Vol. 22, iss. 4. – P. 538–550. – DOI: 10.1007/s11666-013-9914-y.
  10. Guzanov B. N., Pugacheva N. B., Bykova T. M. Corrosion and erosion resistance of the combined multilayer coating for the protection of critical parts of modern gas turbine engines // Diagnostics, Resource and Mechanics of materials and structures. – 2021. – Iss. 2. – P. 6–21. – DOI: 10.17804/2410-9908.2021.2.006-021. – URL: https://dream-journal.org/issues/2021-2/2021-2_317.html
  11. Sivakumar R., Mordike B. L. High temperature coatings for gas turbine blades: a review // Surface and Coatings Technology. – 1989. – Vol. 37, iss. 2. – P. 139–160. – DOI: 10.1016/0257- 8972(89)90099-6.
  12. Mrdak M. R. Mechanical properties and metallographic analysis of plasma spray ABS – Ni5.5wt.%Al5wt.%Mo coatings // Vojnotehnički glasnik. – 2019. – Vol. 67, iss. 3. – P. 573– 587. – DOI: 10.5937/vojtehg67-17424.
  13. Pugacheva N. B. Current trends in the development of heat-resistant coatings based on iron, nickel and cobalt aluminides // Diagnostics, resource and mechanics of materials and structures. – 2015. – Iss. 3. – P. 51–82. – DOI: 10.17804/2410-9908.2015.3.051-082. – URL: https://dream-journal.org/issues/2015-3/2015-3_30.html
  14. Guzanov B. N., Obabkov N. V., Migacheva G. N. Development and research of multi-layer composite coatings high temperature // Sciences of Europe. – 2017. – No. 16 (16). – Р. 261–265.
  15. Sidhu S. S., Prakash S. Performance of NiCrAlY, Ni–Cr, Stellite-6 and Ni3Al coatings in Na2SO4–60% V2O5 environment at 900° under cyclic conditions // Surface and Coatings Technology. – 2006. – Vol. 201, iss. 3–4. – P. 1643–1654. – DOI: 10.1016/j.surfcoat.2006.02.035.
  16. Studying the structure and adhesion strength of thermal barriers coating / N. B. Pugacheva, B. N. Guzanov, N. V. Obabkov, T. M. Bykova, N. S. Michurov // AIP Conference Proceedings. – 2019. – Vol. 2176. – P. 030013-1–030013-4. – DOI: 10.1063/1.5135137.
  17. Особенности создания комбинированных теплостойких покрытий для деталей высокотемпературного назначения / Б. Н. Гузанов, Н. Б. Пугачева, В. Д. Алексеев, Е. Ю. Слукин // Вестник ПНИПУ. Машиностроение, материаловедение. – 2020. – Т. 22, № 3. – С. 12–19. – DOI: 10.15593/2224-9877/2020.3.02.
  18. Фиалков А. С. Формирование структуры и свойств углеграфитовых материалов. – М. : Металлургия, 1965. – 288 с.
  19. Кречмар Э. Напыление металлов, керамики и пластмасс / пер. с нем. Е. М. Стрельцова, Д. Н. Маневич. – М. : Машиностроение, 1966. – 432 с.
  20. Анализ свойств газотермических покрытий : учеб. пособие : в 2 ч. – Екатеринбург : Изд-во Урал. ун-та, 2016. – Ч. 1 : Коробов Ю. С., Панов В. И., Разиков Н. М. Основные методы и материалы газотермического напыления. – 80 с.
  21. Фиалков А. С., Варлаков В. П., Смирнова Т. Ю. Микроструктура нефтяного и пекового коксов // Химия твердого топлива. – 1994. – № 2. – C. 49–53.
  22. Уббелоде А. Р., Льюис Ф. А. Графит и его кристаллические соединения / пер. с англ. – М. : Мир, 1965. – 256 с.
  23. Дорожкин Н. Н. Методические рекомендации по определению адгезионной прочности покрытий. – Минск : ИНДмаш, 1985. – 54 с.
  24. Рыжов Э. В., Суслов А. Г., Федоров В. П. Технологическое обеспечение эксплуатационных свойств деталей машин. – М. : Машиностроение, 1979. – 176 с.
  25. Родичев А. Ю. Сытин А. В. Тюрин В. О. Исследование прочности сцепления покрытия цапф роторно-опорных узлов экспериментальной установки // Известия ТулГУ. Технические науки. – 2018. – Вып. 9. – C. 269–276.
  26. Пустыльник Е. Н. Статистические методы анализа и обработки наблюдений. – М. : Наука, 1968. – 288 с.
  27. Степнов М. Н. Статистические методы обработки результатов механических испытаний : справочник. – М .: Машиностроение, 1985. – 231 с.

PDF

Библиографическая ссылка на статью

Studying the Adhesion Strength of Plasma Powder Metal Coatings on the Surface of Graphite / Yu. V. Nikolin, D. I. Vichuzhanin, N. B. Pugacheva, F. I. Mezin // Diagnostics, Resource and Mechanics of materials and structures. - 2022. - Iss. 5. - P. 23-39. -
DOI: 10.17804/2410-9908.2022.5.023-039. -
URL: http://dream-journal.org/issues/2022-5/2022-5_373.html
(accessed: 17.04.2024).



импакт-фактор
РИНЦ 0.42

категория К2
в перечне ВАК

МРДМК 2024
ЦКП Пластометрия
НЭБ РИНЦ
Google Scholar


РНБ
Лань



Учредитель:  Федеральное государственное бюджетное учреждение науки Институт машиноведения имени Э.С. Горкунова Уральского отделения Российской академии наук
Главный редактор:  С.В.Смирнов
При цитировании ссылка на Электронный научно-технический журнал "Diagnostics, Resource and Mechanics of materials and structures" обязательна. Воспроизведение материалов в электронных или иных изданиях без письменного разрешения редакции запрещено. Опубликованные в журнале материалы могут использоваться только в некоммерческих целях.
Контакты

Главная E-mail 0+


ISSN 2410-9908 Регистрация СМИ в Роскомнадзоре Эл № ФС77-57355 от 24 марта 2014 г. © ИМАШ УрО РАН 2014-2024, www.imach.uran.ru
