N. M. Shkatulyak, E. A. Dragomeretskaya, V. V. Usov,  M. D. Rabkina, A. L. Palienko

TEXTURE AND COERCIVE FORCE OF THE METAL OF FURNACE TUBE COILS

DOI: 10.17804/2410-9908.2016.1.029-037

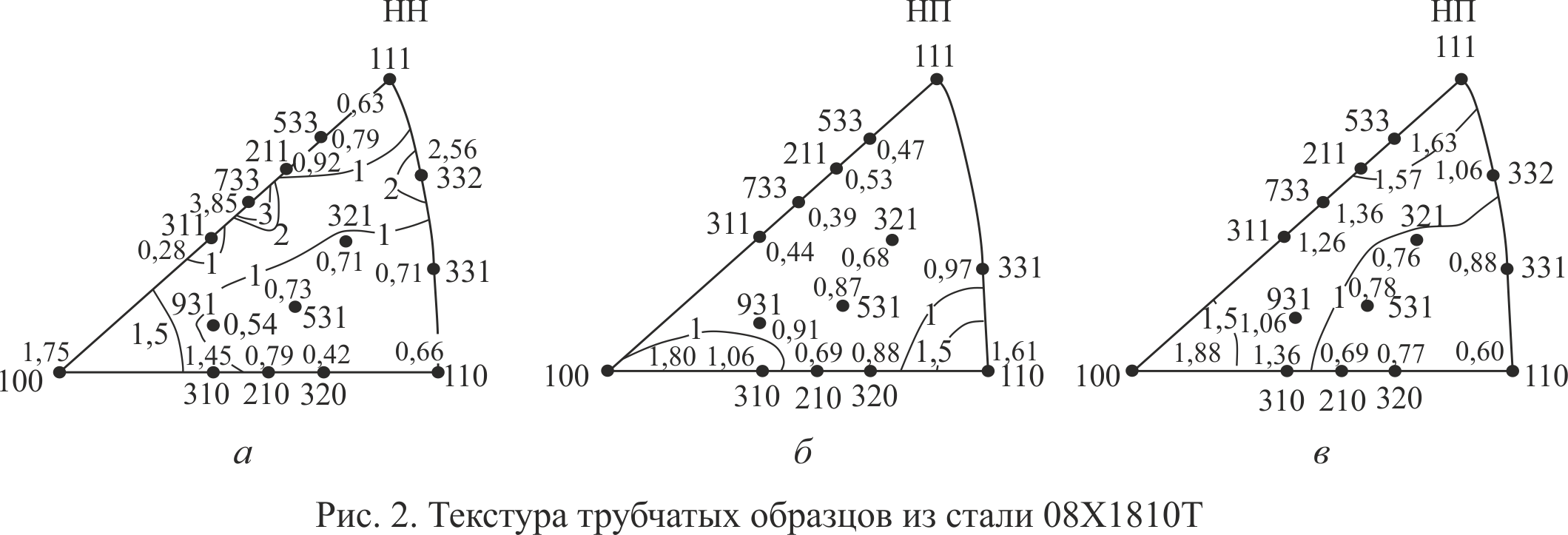

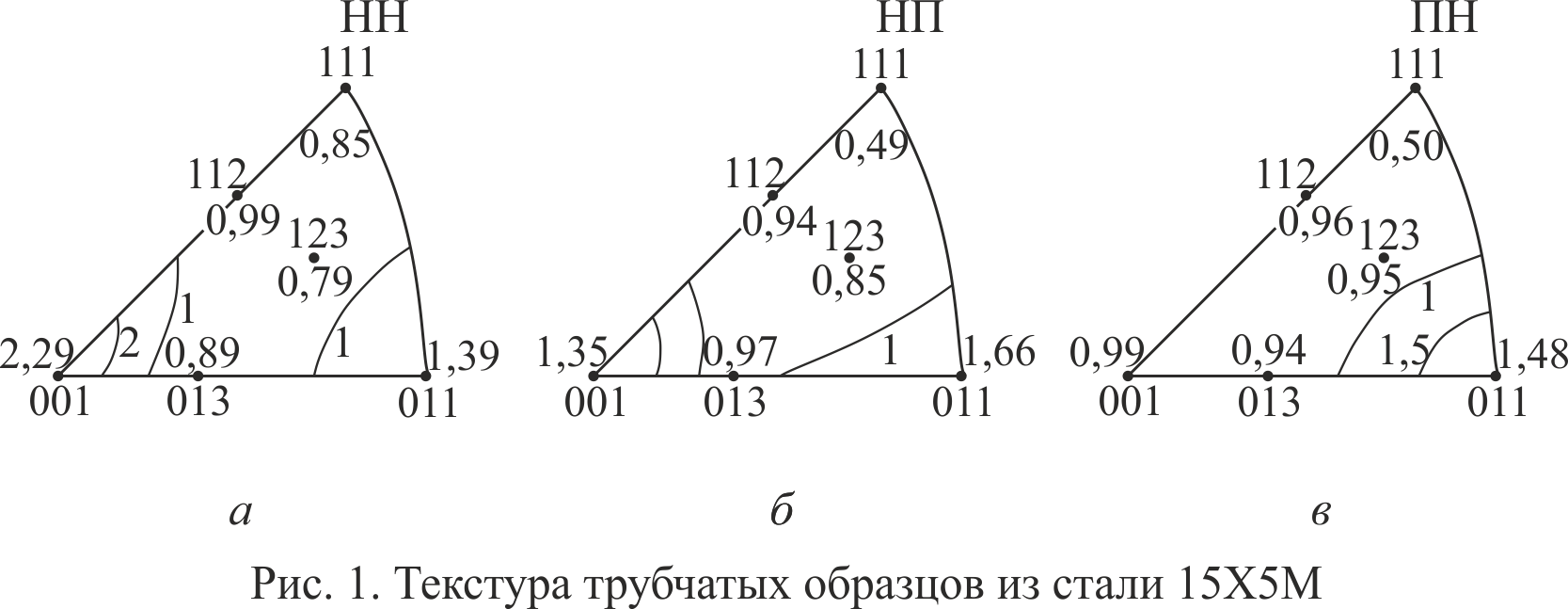

The crystallographic texture of the metal of tubular samples carved from furnace coils, involved in the processing of oil after various periods of operation, was studied by X-ray diffraction by means of constructing inverse pole figures. The texture of the 15Kh5M ferritic chromium-molybdenum steel and the 08Kh18N10T austenitic chromium-nickel steel was studied in the normal direction (ND) to the surface of the tubes, in the rolling direction (RD) coinciding with the tube axis and in the transverse direction (TD) coinciding with the tangential (circumferential) direction of the tubes. The coercive force was measured in the axial and circumferential directions. The coercive force in RD exceeds its value in TD. This difference is due to crystal magnetic anisotropy caused by the crystallographic texture. Although the X-ray phase analysis of the tubular samples of the furnace coils made of the 08Kh18N10T stainless steel has not revealed the presence of the ferromagnetic phase, there is anisotropy of the coercive force. Possible reasons for the phenomenon are discussed.

Keywords: furnace coil, crystallographic texture, coercive force, crystal magnetic anisotropy

References:

  1. Kurc-Lisiecka A., Ozgowicz W., Ratuszek W., Chruściel K. Texture and structure evolution during cold rolling of austenitic stainless steel. Journal of Achievements in Materials and Manufacturing Engineering, 2012, vol. 52, iss. 1, pp. 22–30.
  2. Usov V.V., Shkatulyak N.M., Girenko V.S., Rabkina M.D., Bernatsky A.V., Musienko A.P., Shcherbakov O.N. Effect of crystallographic texture on the tendency to brittle fracture of layered low-alloy low-pearlitic steels. Izv. Acad. Nauk SSSR. Metally, 1990, no. 1, pp. 120–125. (In Russian).
  3. Lyakishev N.P., Shamrai V.F., Egiz I.V., Efron L.I., Izotov V.I., Matrosov Yu.I. Crystallographic texture and mechanical properties of the steel sheet. Metally, 2003, iss. 4, pp. 93–100. (In Russian).
  4. Gorkunov E.S., Savrai R.A., Makarov A.V, Zadvorkin S.M. Magnetic techniques for estimating elastic and plastic strains in steels under cyclic loading. Diagnostics, Resource and Mechanics of materials and structures, 2015, iss. 2, pp. 6–15. DOI: 10.17804/2410-9908.2015.2.006-015. Available at: http://dream-journal.org
  5. Lobanov L.M., Nekhotyashchy V.A., Rabkina M.D., Usov V.V., Shkatulyak N.M., Tkachuk E.N. Anisotropy of the coercive force and texture of deformed steel. Deformatsiya i razrushenie materialov, 2010, no. 10, pp. 19–24. (In Russian).
  6. Kuzeev I.R., Tukaeva R.B., Bayazitov M.I., Abyzgildina S.S. Osnovnoye oborudovaniye tekhnologicheskikh ustanovok NPZ [The Main Equipment of the Refinery Process Units]. Ufa, UGNTU Publ., 2013, 129 p. (In Russian).
  7. Vishnyakov Ya.D., Babareko A.A., Vladimirov S.A., Egiz I.V. Teoriya obrazovaniya tekstur v metallakh i splavakh [The Theory of the Formation of Textures in Metals and Alloys]. M., Nauka Publ., 1979, 343 p. (In Russian).
  8. Danilov S.V., Kalinin A.A. The texture of hot-rolled anisotropic electrical steel. XV Mezhdunarodnaya nauchno-tekhnicheskaya uralskaya shkola-seminar metallovedov–molodykh uchenykh. Ekaterinburg, URFU Publ., 2014, pp. 293–295. (In Russian). Available at: http://hdl.handle.net/10995/29761
  9. Canova G.R., Kockss U.F., Jonas J.J. Theory of torsion texture development. Acta Metallurgica, 1984, vol. 32, iss. 2, pp. 211-226. DOI: 10.1016/0001-6160(84)90050-6.
  10. Svarka metalla [Manufacturing technology of seamless pipes]. (In Russian). Available at: http://www.tehnoarticles.ru/svarkametalla/14.html
  11. Preobrazhensky A.A., Bishard E.G. Magnitnyye materialy i elementy [Magnetic Materials and Elements]. M.,Vysshaya Shkola Publ., 1986, 352 p. (In Russian).
  12. Cayron C. One-step model of the face-centred-cubic to bodycentred-cubic martensitic transformation. Acta Crystallographica Section A: Foundations of Crystallography, 2013, vol. 69,  iss. 5, pp. 498-509. DOI: 10.1107/S0108767313019016.

Н. М. Шкатуляк, Е. А. Драгомерецкая, В. В. Усов,  М. Д. Рабкина, А. Л. Палиенко

ТЕКСТУРА И КОЭРЦИТИВНАЯ СИЛА ТРУБЧАТЫХ ПЕЧНЫХ ЗМЕЕВИКОВ

Рентгеновским методом с помощью построения обратных полюсных фигур исследована кристаллографическая текстура металла трубчатых образцов, вырезанных из змеевиков печей, участвующих в процессе переработки нефти после различных сроков их эксплуатации. Текстуру хромомолибденовой ферритной стали 15Х5М и хромоникелевой аустенитной стали 08Х18Н10Т изучали в направлении нормали (НН) к поверхности труб, направлении прокатки (НП), совпадающем с осью труб, и поперечном направлении (ПН), совпадающем с тангенциальным (кольцевым) направлением труб. Коэрцитивную силу измеряли в осевом и кольцевом направлениях. Коэрцитивная сила в НП превышает ее значение в ПН. Это различие объясняется кристаллической магнитной анизотропией, обусловленной кристаллографической текстурой. Хотя рентгенографический фазовый анализ трубчатых образцов печных змеевиков из нержавеющей стали 08Х18Н10Т не выявил наличия ферромагнитной фазы, имеет место анизотропия коэрцитивной силы. Обсуждаются возможные причины явления.

Ключевые слова: печной змеевик, кристаллографическая текстура, коэрцитивная сила, кристаллическая магнитная анизотропия

Библиография:

  1. Texture and structure evolution during cold rolling of austenitic stainless steel / A. Kurc-Lisiecka, W. Ozgowicz, W. Ratuszek, K. Chruściel // Journal of Achievements in Materials and Manufacturing Engineering. – 2012. – Vol. 52, iss.1. – P. 22–30.
  2. Влияние кристаллографической текстуры на склонность к слоисто-хрупкому разрушению низколегированных малоперлитных сталей / В. В. Усов, Н. М. Шкатуляк, В. С. Гиренко, М. Д. Рабкина, А. В. Бернацкий, А. П. Мусиенко, О. Н. Щербаков // Изв. АН СССР. Металлы. – 1990. – № 1. – С. 120–125.
  3. Кристаллографическая текстура и механические свойства листов стали / Н. П. Лякишев, В. Ф Шамрай, И. В. Эгиз, Л. И. Эфрон, В. И. Изотов, Ю. И. Матросов // Металлы. – 2003. – № 4. – С. 93–100.
  4. Магнитные методы оценки упругой и пластической деформации при циклическом нагружении сталей [Электронный ресурс] / Э. С. Горкунов, Р. А. Саврай, А. В. Макаров, С. М. Задворкин // Diagnostics, Resource and Mechanics of materials and structures. – 2015. – Iss. 2. – P. 6–15. – DOI: 10.17804/2410-9908.2015.2.006-015. – URL: http://dream-journal.org
  5. Анизотропия коэрцитивной силы и текстура деформируемой стали / Л. М. Лобанов, В. А. Нехотящий, М. Д. Рабкина, В. В. Усов, Н. М. Шкатуляк, Е. Н. Ткачук // Деформация и разрушение материалов. – 2010. – № 10. – С. 19–24.
  6. Основное оборудование технологических установок НПЗ / И. Р. Кузеев, Р. Б. Тукаева, М. И. Баязитов, С. Ш. Абызгильдина. – Уфа : Изд-во УГНТУ, 2013. – 129 с.
  7. Теория образования текстур в металлах и сплавах / Я. Д. Вишняков, А. А. Бабарэко, С. А. Владимиров, И. В. Эгиз. – М. : Наука, 1979. – 343 с.
  8. Данилов С. В., Куклина А. А. Текстура горячекатанной электротехнической анизотропной стали [Электронный ресурс] // XV международная научно-техническая Уральская школа-семинар металловедов-молодых ученых, Екатеринбург, 8-12 декабря 2014 г.: сборник научных трудов. – Екатеринбург : УрФУ, 2014. – С. 293–295. – URL: http://hdl.handle.net/10995/29761
  9. Canova G. R., Kockss U. F., Jonas J. J. Theory of torsion texture development // Acta Metallurgica. – 1984. – Vol. 32, iss. 2. – P. 211–226. – DOI: 10.1016/0001-6160(84)90050-6.
  10. Технология изготовления бесшовных (цельнотянутых) труб [Электронный ресурс] / Сварка металлов. – URL: http://www.tehnoarticles.ru/svarkametalla/14.html
  11. Преображенский А. А., Бишард Е. Г. Магнитные материалы и элементы. – М. : Высшая школа, 1986. – 352 с.
  12. Cayron C. One-step model of the face-centred-cubic to bodycentred-cubic martensitic transformation // Acta Crystallographica. Section A: Foundations of Crystallography. – 2013. – Vol. 69, iss. 5. – P. 498-509. – DOI: 10.1016 / 0001-6160 (84) 90050-6.

PDF

Библиографическая ссылка на статью

Texture and Coercive Force of the Metal of Furnace Tube Coils / N. M. Shkatulyak, E. A. Dragomeretskaya, V. V. Usov, M. D. Rabkina, A. L. Palienko // Diagnostics, Resource and Mechanics of materials and structures. - 2016. - Iss. 1. - P. 29-37. -
DOI: 10.17804/2410-9908.2016.1.029-037. -
URL: http://dream-journal.org/issues/content/article_72.html
(accessed: 21.12.2024).
