V. A. Khotinov , V. M. Farber, A. N. Morozova
EVALUATING THE TOUGHNESS OF PIPE STEELS BY IMPACT FRACTURE CURVES

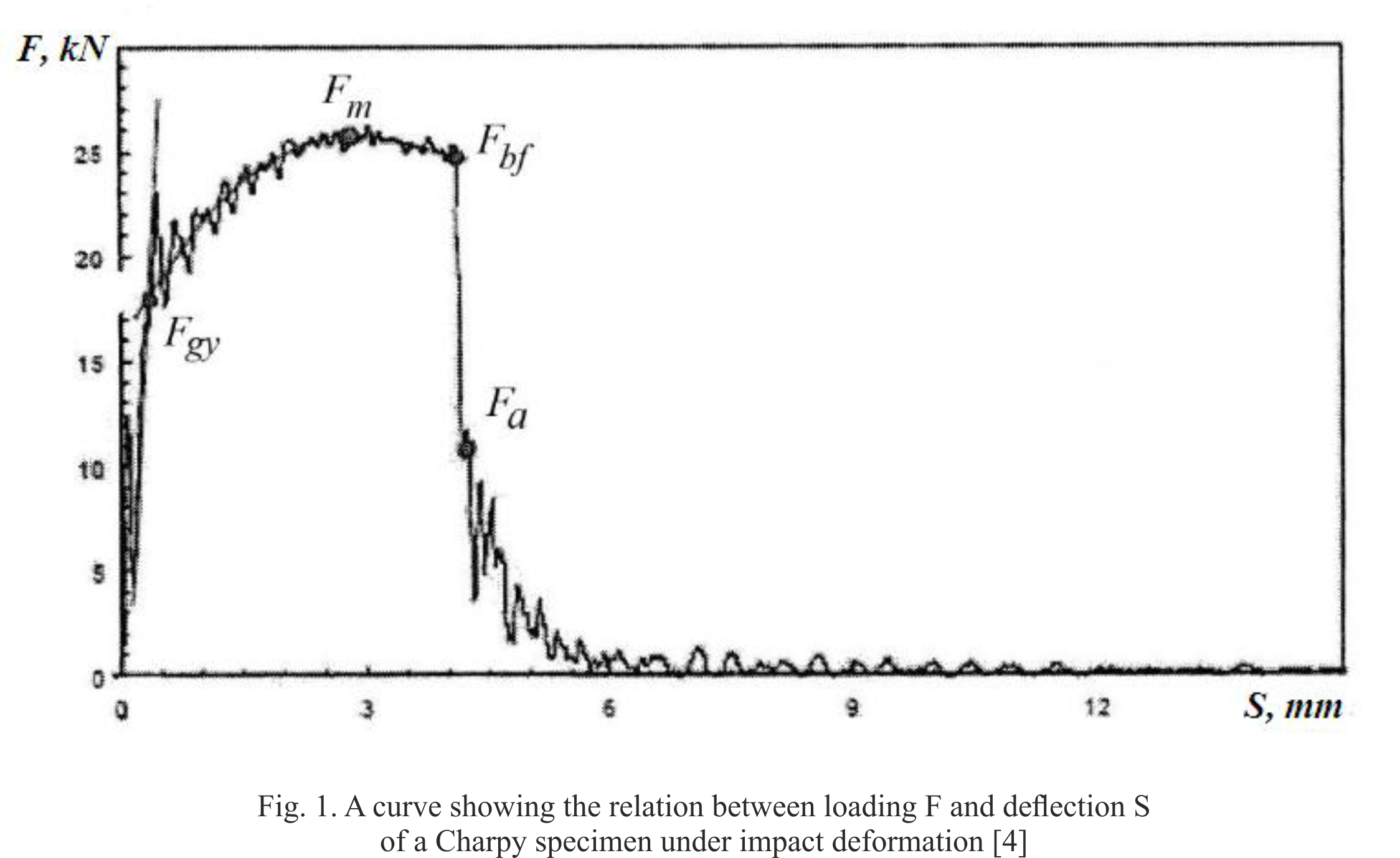

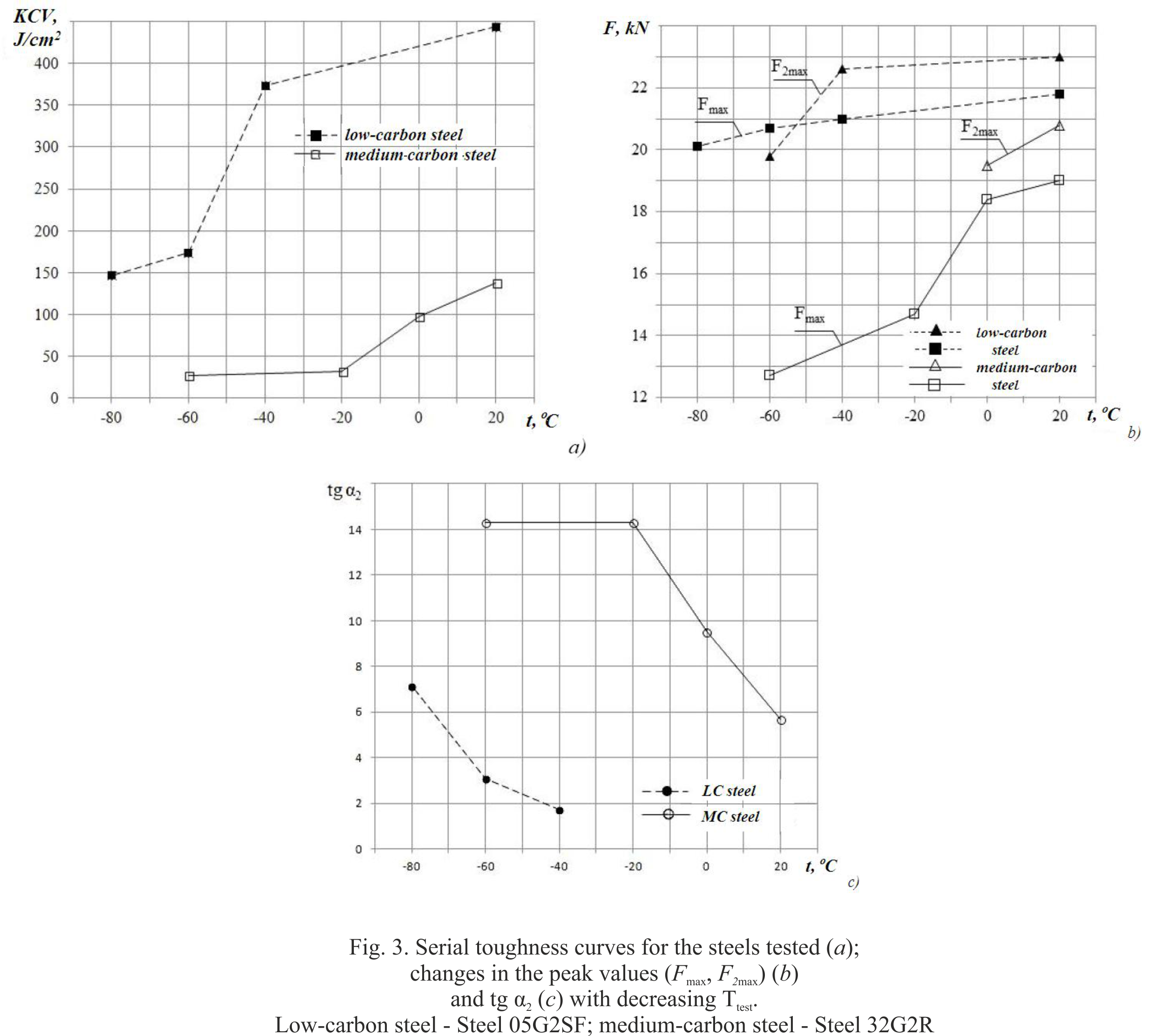

DOI: 10.17804/2410-9908.2015.2.057-066 To study the correlation of instrumented Charpy load–displacement curves with zones on the fracture surface, impact V-notched tests on low- and medium-carbon pipeline steels have been performed. New parameters of smoothed instrumented impact load vs displacement curves are proposed for impact properties characterization. The co-analysis of the instrumented impact test curves and the fracture surface zones allows new impact parameters for fracture characterization to be obtained in addition to standard required characteristics (impact toughness, transition temperature, impact yield strength etc.).
Keywords: instrumented Charpy test, pipeline steels, fracture surface, crack propagation stages, stress oscillations References:
1. Gudkov А.А. Treschinosoikost stali [Crack Resistance of Steels]. Moscow, Metallurgia Publ., 1989. 376 p. (In Russian).
2. Makhutov М.А., Permyakov V.B., Botvina L.R., Kravtsova Yu.А. A complex analysis of the mechanical properties the material made to substantiate the lifetime and safety of products. Problemi bezopasnosti i chrezvichainikh situatsiy, 2006, no. 3, pp. 65–76. (In Russian).
3. Botvina L.R. Razrushenie: kinetika, mekhanizmi, obshie zakonomernosti [Rfacture: Kinetics, Mechanisms, General Laws]. Мoscow, Nauka Publ., 2008, 334 p. (In Russian).
4. ASTM E2298. Standard test method for instrumented impact testing of metallic materials. ASTM Publ., 2013. 9 p.
5. Manahan M.P., Stonesifer R.B. The difference between total absorbed energy measured using an instrumented striker and that obtained using an optical decoder. In book «Pendulum Impact Testing: A Century of Progress», ESIS STP 1380, 2000, pp.181–197.
6. Tronskar J.P., Mannan M.A., Lai M.O. Measurements of fracture initiation toughness and crack resistance in instrumented Charpy impact testing. Eng. Fract. Mech., 2002, vol. 69, pp. 321–338.
7. Viehrig H.-W., Boehmert J., Richter H., Valo M. Use of instrumented Charpy test for determination of crack initiation toughness. In book «Pendulum Impact Testing: A Century of Progress», ESIS STP 1380. 2000, pp. 354–365.
8. Arabey А.B., Farber V.М., Pyshmintsev I.Yu. et al. The microstructure and dispersed phases in the high-strength steels of large gas pipes. Nauka I tekhnika v gazovoi promishlennosti, 2011, no. 4, pp. 86–91. (In Russian).
9. Tykhontseva N.Т., Gorozhanin P.Yu., Zhukova S.Yu. et al. Searching the compositions and heat treatment conditions for high-strength tubing. Stal, 2006, no. 8, pp. 70–73. (In Russian).
10. Farber V.М., Arabey А.B., Pyshmintsev I.Yu., Khotinov V.A. et al. The fractographic diagnostics of the crack resistance of X80 (K65) pipes by toughness testing results. Trudy XVIII Int. conf. «Trubi-2010» [Proceedings of the 18th Int. Conf. “Pipes-2010”]. Chelyabinsk : RosNITI Publ.,
2010, pp. 108–117. (In Russian).
11. Farber V.М., Selivanova О.V. Classifying the processes of stress relaxation and their manifestation during plastic deformation of metals. Metally, 2001, no. 1, pp. 110–114. (In Russian).
12. Kan R.U., Haazen P. Phyzicheskoe metallovedenie. Т. 3 [Physical Metallurgy. Vol. 3]. Moscow, Metallurgia Publ., 1987. 664 p. (In Russian).
13. Arabey А.B., Pyshmintsev I.Yu., Farber V.М., Khotinov V.A. et al. Peculiarities of the fracture of Х80 (К65) pipe steels. Izvestia vuzov. Chernaya metallurgia, 2012, no. 3, pp. 12–20. (In Russian). В. А. Хотинов, В. М. Фарбер, А. Н. Морозова
ОЦЕНКА УРОВНЯ ВЯЗКОСТИ ТРУБНЫХ СТАЛЕЙ С ПОМОЩЬЮ ДИАГРАММ УДАРНОГО РАЗРУШЕНИЯ

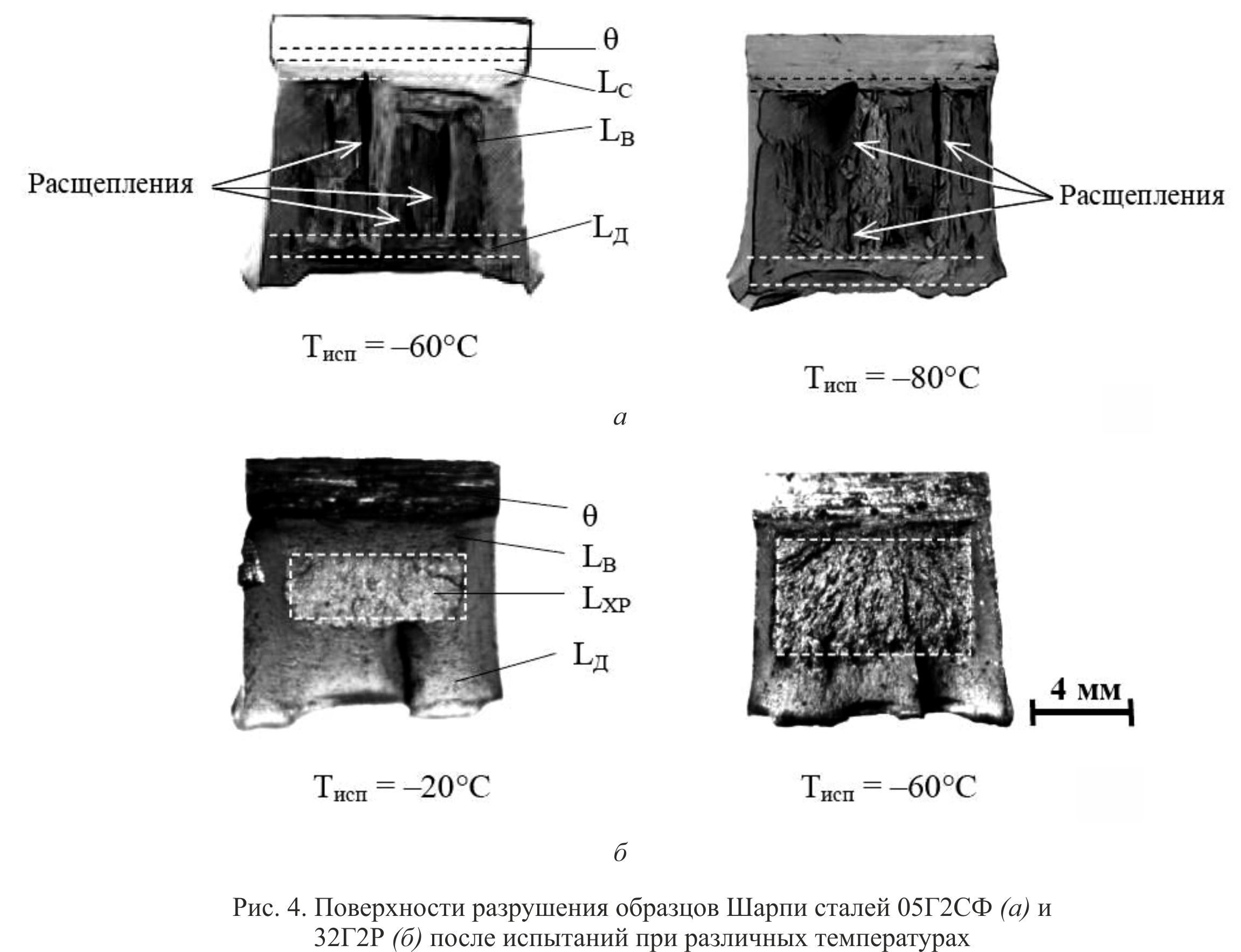

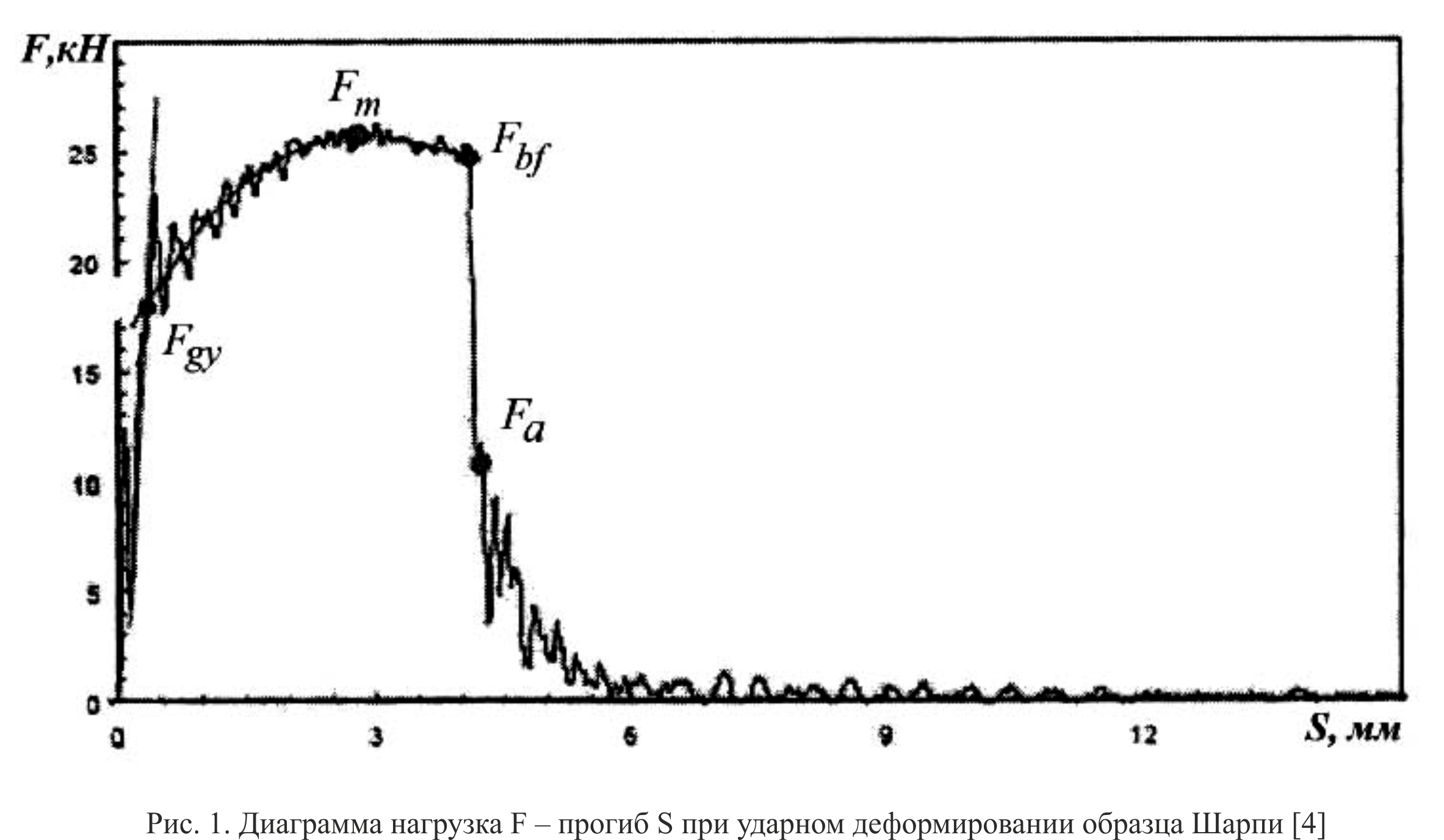

Проведен анализ диаграмм ударного разрушения образцов Шарпи низко- и среднеуглеродистых сталей, построенных в координатах усилие – прогиб образца. Установлено, что для вязкого состояния характерно осциллирование кривой усилия на диаграмме. Определены характерные параметры и участки диаграмм, соответствующие различным механизмам разрушения. С привлечением фрактографического анализа выявлена связь отдельных участков диаграммы разрушения с определенными зонами на поверхности излома образцов.
Ключевые слова: диаграммы ударного разрушения, поверхность разрушения, стадии разрушения, осцилляция нагрузки Библиография:
1. Гудков А. А. Трещиностойкость стали. – М. : Металлургия, 1989. – 376 с.
2. Комплексный анализ механических свойств материала для обоснования ресурса и безопасности продуктов / М. А. Махутов, В. Б. Пермяков, Л. Р. Ботвина, Ю. А. Кравцова // Проблемы безопасности и чрезвычайных ситуаций. – 2006. – № 3. – С. 65–76.
3. Ботвина Л. Р. Разрушение: кинетика, механизмы, общие закономерности. – М. : Наука, 2008. – 334 с.
4. ASTM E2298. Standard test method for instrumented impact testing of metallic materials // ASTM. – 2013. – 9 p.
5. Manahan M. P., Stonesifer R. B. The difference between total absorbed energy measured using an instrumented striker and that obtained using an optical decoder // Pendulum Impact Testing: A Century of Progress. – ESIS STP 1380. – 2000. – P.181–197.
6. Tronskar J. P., Mannan M. A., Lai M. O. Measurements of fracture initiation toughness and crack resistance in instrumented Charpy impact testing // Eng. Fract. Mech. – 2002. – Vol. 69. – P. 321–338.
7. Viehrig H.-W., Boehmert J., Richter H., Valo M. Use of instrumented Charpy test for determination of crack initiation toughness // Pendulum Impact Testing: A Century of Progress. – ESIS STP 1380. – 2000. – P. 354–365.
8. Микроструктура и дисперсные фазы в высокопрочных сталях газопроводных труб большого диаметра / А. Б. Арабей, В. М. Фарбер, И. Ю. Пышминцев, А. Г. Глебов, О. В. Селиванова, Н. В. Лежнин // Наука и техника в газовой промышленности. – 2011. – № 4. – С. 86–91.
9. Изыскание составов и режимов термической обработки обсадных и насоснокомпрессорных труб высокой прочности / Н. Т. Тихонцева, П. Ю. Горожанин, С. Ю. Жукова, М. Н. Лефлер, В. М. Фарбер // Сталь. – 2006. – № 8. – С. 70–73.
10. Фрактографическая диагностика трещиностойкости труб группы прочности Х80 (К65) по результатам испытаний ударной вязкости / В. М. Фарбер, А. Б. Арабей, И. Ю. Пышминцев, В. А. Хотинов, А. Н. Журавкова, Е. Н. Чусова // XVIII Межд. науч.-техн. конф. «Трубы2010» : материалы науч. конф. – Челябинск : РосНИТИ, 2010. – С. 108–117.
11. Фарбер В. М., Селиванова О. В. Классификация процессов релаксации напряжений и их проявлений при пластической деформации металлов // Металлы. – 2001. – № 1. – С. 110–114.
12. Кан Р. У., Хаазен П. Физическое металловедение: в 3 т. – М. : Металлургия, 1987. – Т. 3. – 664 с.
13. Особенности разрушения трубных сталей класса прочности Х80 (К65) / А. Б. Арабей, И. Ю. Пышминцев, В. М. Фарбер, В. А. Хотинов, А. О. Струин // Известия ВУЗов. Черная металлургия. – 2012. – № 3. – С. 12–20.
Библиографическая ссылка на статью
Khotinov V. A., Farber V. M., Morozova A. N. Evaluating the Toughness of Pipe Steels by Impact Fracture Curves // Diagnostics, Resource and Mechanics of materials and structures. -
2015. - Iss. 2. - P. 57-66. - DOI: 10.17804/2410-9908.2015.2.057-066. -
URL: http://dream-journal.org/issues/content/article_26.html (accessed: 21.12.2024).
|
