E. A. Putilova , S. M. Zadvorkin, E. S. Gorkunov, A. N. Mushnikov
STUDYING THE EFFECT OF PLASTIC DEFORMATION ON THE MECHANICAL AND MAGNETIC CHARACTERISTICS OF HIGH-STRENGTH BIMETAL MATERIALS INTENDED FOR USE IN THE ARCTIC CLIMATE

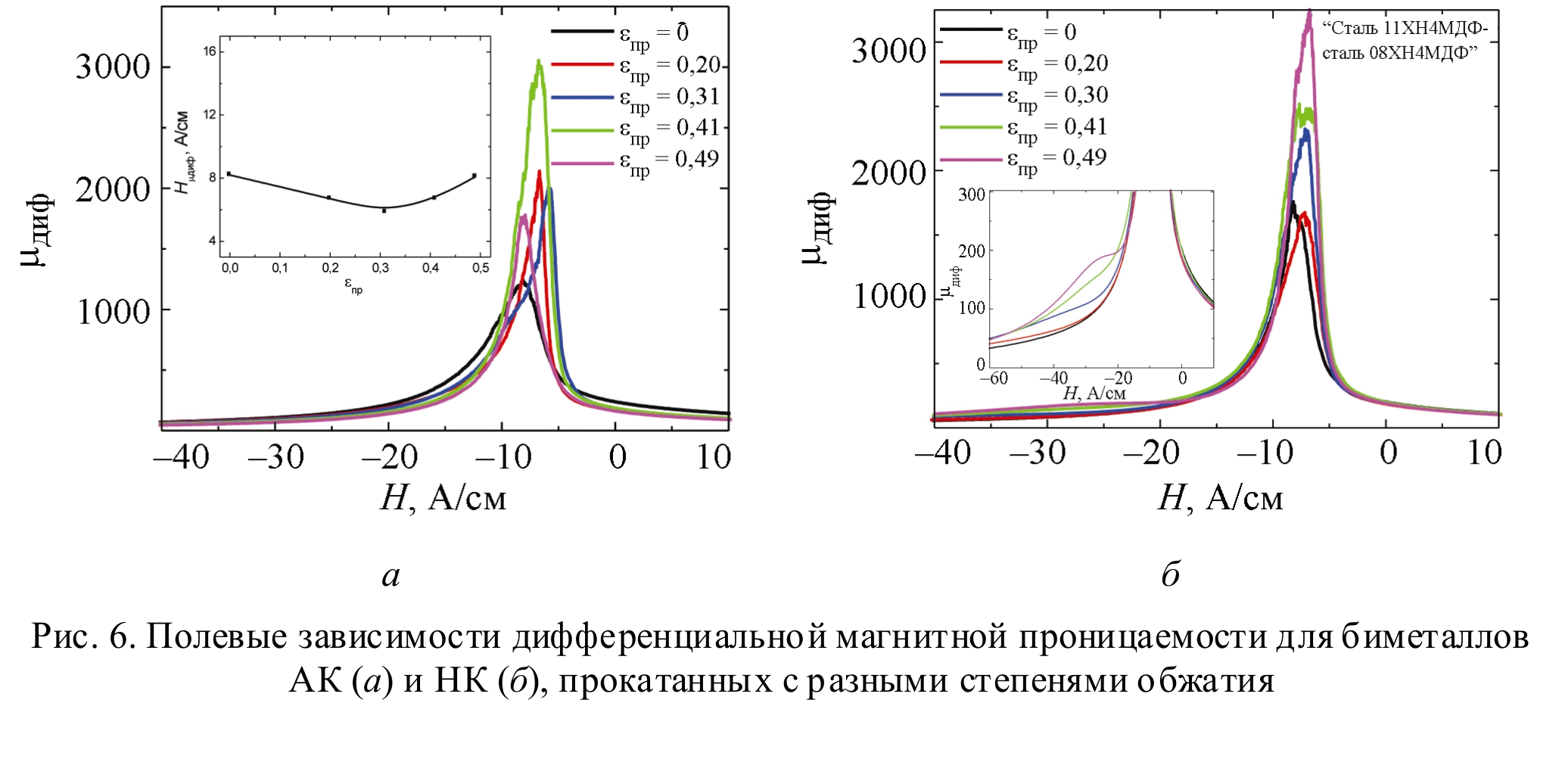

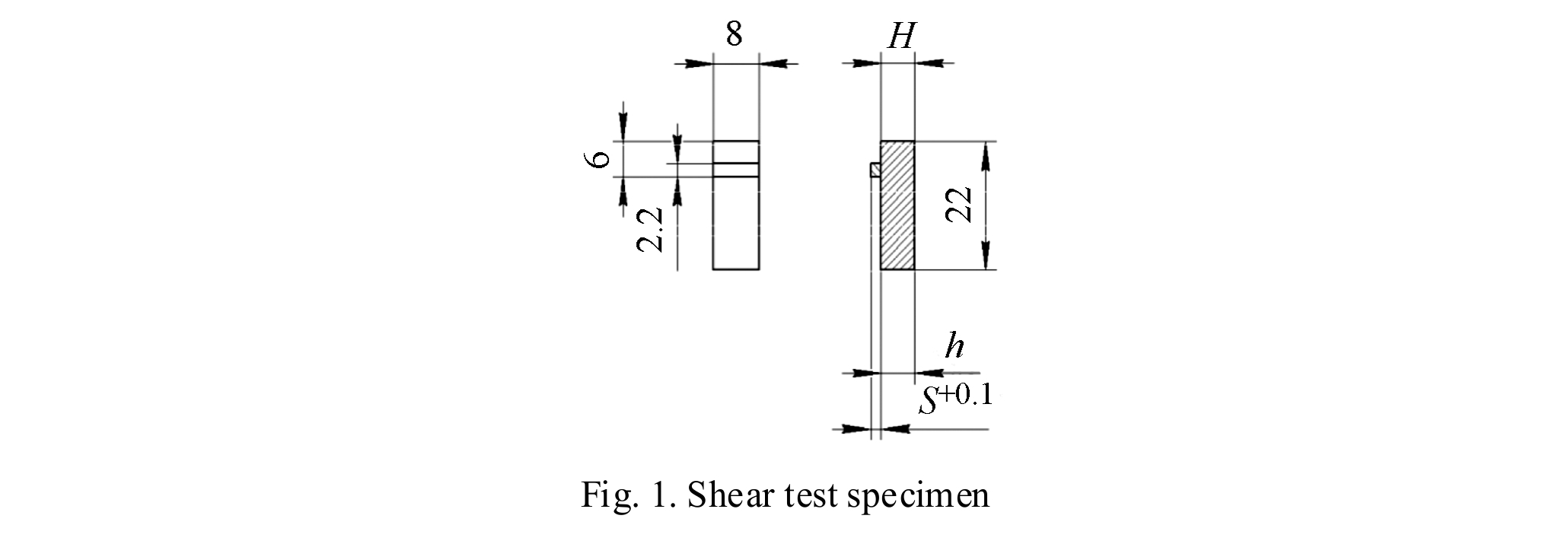

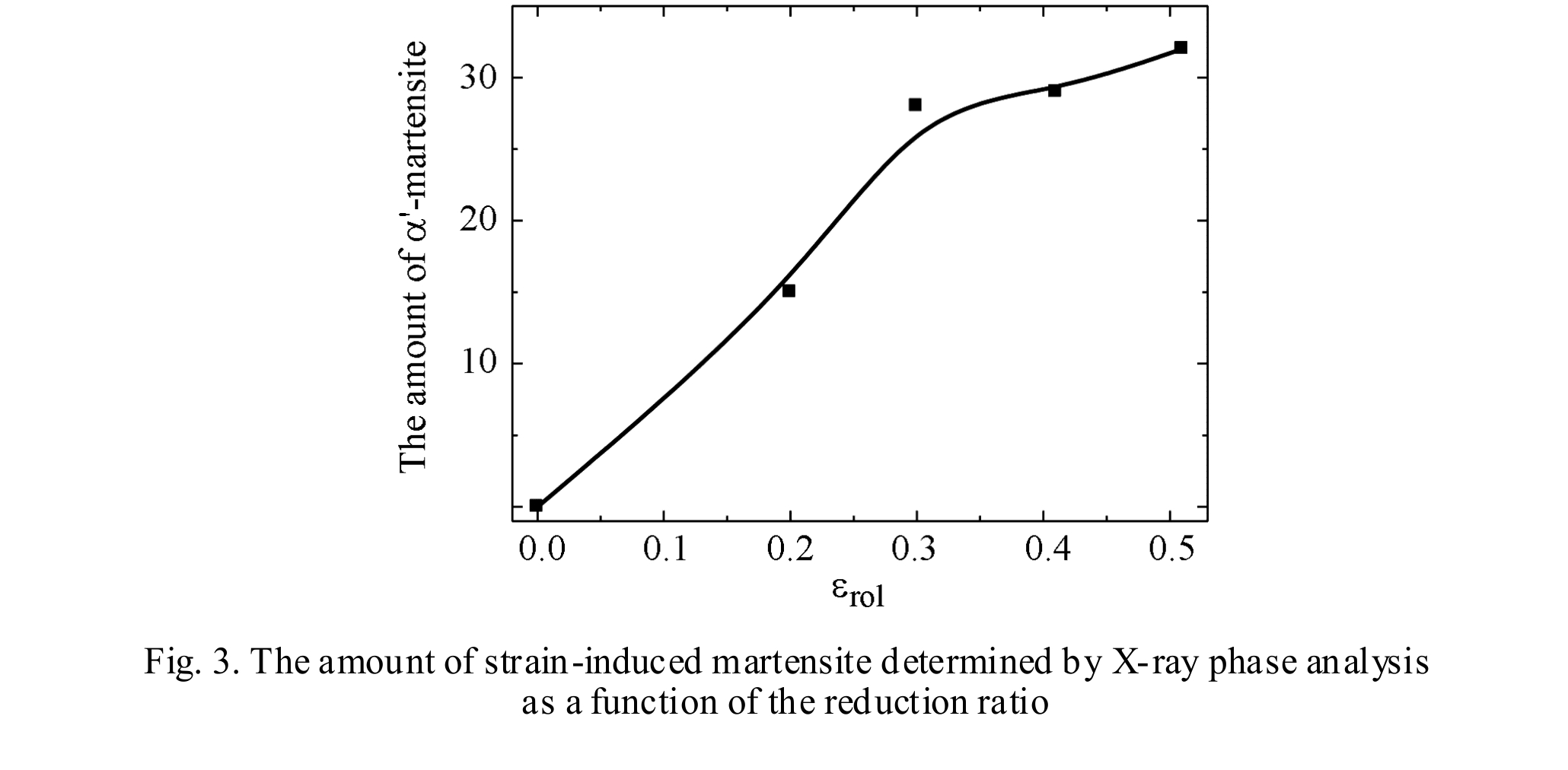

DOI: 10.17804/2410-9908.2018.6.136-148 The paper presents the results of investigation of the mechanical and magnetic properties of bimetal high-strength materials, produced by explosion welding and operating under arctic climate conditions, depending on the magnitude of cold rolling reduction. The main layer in the materials is made of the 15KhN4MDF high-strength steel and the clad layers are constituted by two different corrosion-resistant steels, 08Kh18N10 and 04Kh20N6G11M2AFB, with different austenite stabilities. Cold rolling with different reduction ratios is performed in order to simulate the effect of plastic deformation on the properties of high-strength bimetal materials and to estimate the applicability of nondestructive magnetic methods to the diagnostics of the state of such materials, as well as of their individual constituents. The mechanical and magnetic properties of the constituents (the hull steel and the corrosion-resistant steels with different austenite stabilities) are compared with those of the bimetals. It is reported that the values of microhardness near the welded joint increase in all the bimetals under investigation. The dependences of the strength characteristics on the values of the reduction ratio have been obtained. Informative magnetic parameters, uniquely varying with an increase in the rolling ratio, have been established. These parameters could later be used to develop nondestructive methods of testing the state of bimetallic materials under operation.
Acknowledgement: The work was financially supported by the RFBR, grant No. 16-38-60027. The equipment
of the Plastometriya collective use center was used in the research. Keywords: clad steel, explosion welding, bimetal, strength, corrosion resistance, magnetic properties, differential magnetic permeability References:
1. Kalinin G.Yu., Mushnikova S.Yu., Fomina O.V., Kharkov O.A. Two-layered clad steel with elevated corrosion-erosion resistance. In: V Mezhdunarodnaya konferentsiya-shkola po khimicheskoy tekhnologii [The 5th International Conference on Chemical Technology ICCT'16: proceedings of the satellite conference of the 20th Mendeleev Congress on General and Applied Chemistry: in 3 volumes]. Volgograd, Volgogradskiy Gosudarstvennyi Tekhnicheskiy Universitet Publ., 2016, pp. 231–232. (In Russian).
2. Oryshchenko A.S., Malyshevsky V.A., Khlusova E.I. Modern structural steels for the Arctic. Sudostroenie, 2013, no. 3, pp. 46–49. (In Russian).
3. Khlusova E.I. Modern advances in the creation of cold-resistant structural steels for the Arctic applications. In: Nauchno-tekhnicheskiy progress v chernoy metallurgii [Scientific and Technical Progress in the Steel Industry: Proceedings of the 2nd International Scientific and Technical Conference]. Cherepovets, Cherepovetskiy Gosudarstvennyi Universitet Publ., 2015, pp. 18–20. (In Russian).
4. Chernyshov E.A., Romanov A.D., Romanova E.A. High-strength shipbuilding steels and alloys. Metallurg, 2016, no. 2, pp. 59–63. (In Russian).
5. Sagaradze V.V., Kataeva N.V., Mushnikova S.Yu., Kalinin G.Yu., Kharkov O.A., Kostin S.K., Parmenova O.N. Structure and properties of two-layer steel used for Arctic vessels’ hulls building. Inorganic Materials: Applied Research, vol. 7, iss. 6, pp 815–823. DOI: 10.1134/S2075113316060198.
6. Gorkunov E.S., Zadvorkin S.M., Putilova E.A., Povolotskaya A.M., Goruleva L.S., Veretennikova I.A., Kamantsev I.S. The application of magnetic structural phase analysis for the diagnostics of the state of a 08X18H10T Steel-CT 3 steel composite material and its components that were subjected to plastic deformation. Russian Journal of Nondestructive Testing, 2012, vol. 48, no. 6, pp. 346–356. DOI: 10.1134/S1061830912060022.
7. Gorkunov E.S., Zadvorkin S.M., Putilova E.A. Magnetic estimation of stresses applied to a two-layer steel CT3-steel 08X18H10T composite material during elastoplastic deformation by uniaxial tension. Russian Journal of Nondestructive Testing, 2012, vol. 48, no. 8, pp. 495–504. DOI: 10.1134/S1061830912080050.
8. Sagaradze V.V., Kataeva N.V., Mushnikova S.Y., Khar'kov O.A., Kalinin G.Yu., Yampol'skii V.D. Structural transformations in hull material clad by nitrogen stainless steel using various methods. The Physics of Metals and Metallography, 2014, vol. 115, no. 2, pp. 202–210. DOI: 10.1134/S0031918X1402015X.
9. Dhib Zina, Guermazi Noamen, Ktari Ahmed, Gasperini Monique, Haddar Nader. Mechanical bonding properties and interfacial morphologies of austenitic stainless steel clad plates. Materials Science and Engineering: A, 2017, vol. 696, pp. 374–386. DOI: 10.1016/j.msea.2017.04.080.
10. Dhib Zina, Guermazi Noamen, Gaspérini Monique, Haddar Nader. Cladding of low-carbon steel to austenitic stainless steel by hot-roll bonding: Microstructure and mechanical properties before and after welding. Materials Science and Engineering: A, 2016, vol. 656, pp. 130–141. DOI: 10.1016/j.msea.2015.12.088.
11. Kaya Yakup, Kahraman Nizamettin. An investigation into the explosive welding/cladding of Grade A ship steel/AISI 316L austenitic stainless steel. Materials & Design, 2013, vol. 52, pp. 367–372. DOI: 10.1016/j.matdes.2013.05.033.
12. Corigliano Pasqualino, Crupi Vincenzo, Guglielmino Eugenio, Sili Andrea Mariano. Full-field analysis of AL/FE explosive welded joints for shipbuilding applications. Marine Structures, 2018, vol. 57, pp. 207–218. DOI: 10.1016/j.marstruc.2017.10.004.
13. Graham Gedge. Structural uses of stainless steel — buildings and civil engineering. Journal of Constructional Steel Research, 2008, vol. 64, no. 11, pp. 1194–1198. DOI: 10.1016/j.jcsr.2008.05.006.
14. Konovalov D.A., Veretennikova I.A. Study on mechanical properties of a bimetallic composite produced by explosion welding under incremental plastic deformation. Letters on materials, 2018, vol. 8, no. 2 (30), pp. 215–219. DOI: 10.22226/2410-3535-2018-2-215-219.
15. Grudev A.P. Teoriya prokatki [Theory of Rolling]. Мoscow, Intermet Inzhiniring Publ., 2001, 280 p. (In Russian).
16. Gulyaev A.P. Metallovedenie [Physical metallurgy]. Moscow, Metallurgiya Publ., 1978, 648 p. (In Russian).
17. Gorkunov E.S., Putilova E.A., Zadvorkin S.M., Makarov A.V., Pecherkina N.L., Kalinin G.Y., Mushnikova S.Y., Fomina O.V. Investigation of the structure and properties of the material of various zones of the welded joint of the austenitic nitrogen-containing steel upon elastoplastic deformation. The Physics of Metals and Metallography, 2016, vol. 117, no. 11, pp. 1152–1162. DOI: 10.1134/S0031918X16110065.
18. Deryagin A.I., Zavalishin V.A., Sagaradze V.V., Kuznetsov A.R., Vil'danova N.F., Ivchenko V.A., Efros B.M. Effect of composition and temperature on the redistribution of alloying elements in Fe-Cr-Ni alloys during cold deformation. The Physics of Metals and Metallography, 2008, vol. 106, no. 3, pp. 291–301. DOI: 10.1134/S0031918X08090093.
19. Kondorsky E.I. The nature of the high coercive force of fine ferromagnets and the theory of single-domain structure. Izv. AN SSSR: Seriya Fizicheskaya, 1952, vol. XVI, no. 4, pp. 398–411. (In Russian).
20. Preobrazhensky A. A. Magnitnye materialy i elementy [Magnetic Materials and Elements]. Moscow, Vysshaya Shkola Publ., 1976, 336 p. (In Russian).
Е. А. Путилова, С. М. Задворкин, Э. С. Горкунов, А. Н. Мушников
ИССЛЕДОВАНИЕ ВЛИЯНИЯ ПЛАСТИЧЕСКОГО ДЕФОРМИРОВАНИЯ НА МЕХАНИЧЕСКИЕ И МАГНИТНЫЕ ХАРАКТЕРИСТИКИ ВЫСОКОПРОЧНЫХ СЛОИСТЫХ МАТЕРИАЛОВ, ПРИМЕНЯЕМЫХ ДЛЯ РАБОТЫ В АРКТИЧЕСКОМ КЛИМАТЕ

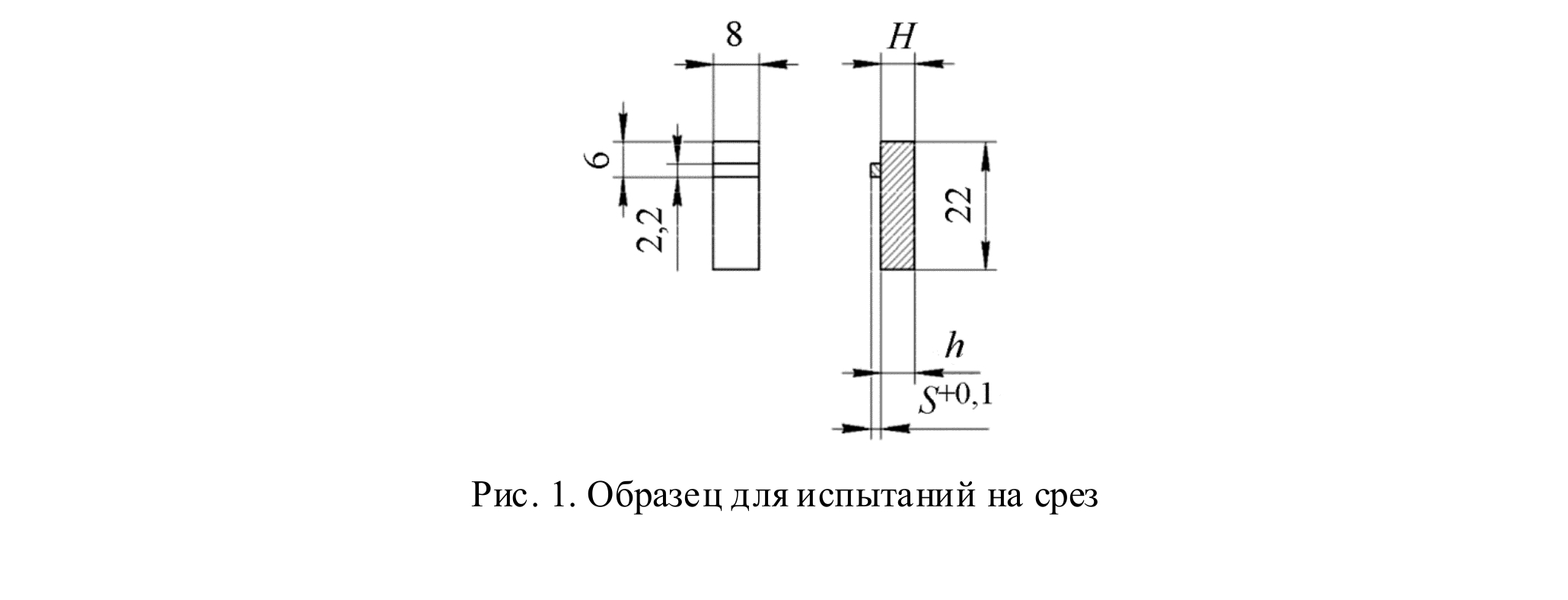

В работе представлены результаты исследования механических и магнитных свойств двухслойных высокопрочных материалов, основной слой, в котором выполнен из корпусной высокопрочной стали 15ХН4МДФ, а плакирование – двумя разными коррозионностойкими сталями с разной стабильностью аустенита 08Х18Н10 и 04Х20Н6Г11М2АФБ, полученных по технологии сварки взрывом и эксплуатируемых в арктическом климате, в зависимости от величины обжатия при холодной прокатке. Холодную прокатку на разные степени обжатия проводили с целью моделирования влияния пластического деформирования на свойства высокопрочных биметаллических материалов и определения возможности применения неразрушающих магнитных методов для диагностики состояния таких материалов, а также отдельных компонентов в их составе. Проведено сравнение механических и магнитных свойств отдельных компонентов (корпусной и коррозионностойких сталей с разной стабильностью аустенита) с биметаллами, которые они образуют. Отмечено увеличение значений микротвердости вблизи сварного соединения во всех исследованных биметаллах. Получены зависимости прочностных характеристик от величины обжатия. Установлены информативные магнитные параметры, однозначно изменяющиеся с увеличением степени прокатки, и которые в дальнейшем можно было бы использовать при разработке методик неразрушающей диагностики состояния биметаллических материалов в процессе эксплуатации.
Благодарность: Работа выполнена при финансовой поддержке гранта РФФИ №16-38-60027. При выполнении работы использовано оборудование ЦКП «Пластометрия». Ключевые слова: плакированная сталь, сварка взрывом, биметалл, прочность, коррозионная стойкость, магнитные свойства, дифференциальная магнитная проницаемость Библиография:
1. Двухслойная плакированная сталь с повышенной коррозионно-эрозионной стойкостью / Г. Ю. Калинин, С. Ю. Мушникова, О. В. Фомина, О. А. Харьков // V Международная конференция-школа по химической технологии ХТ'16 : сборник тезисов докладов сателлитной конференции ХХ Менделеевского съезда по общей и прикладной химии: в 3-х томах. – Волгоград : Волгоградский государственный технический университет, 2016. – С. 231–232. (In Russian).
2. Орыщенко А. С., Малышевский В. А., Хлусова Е. И. Современные конструкционные стали для Арктики // Судостроение. – 2013. – № 3. – С. 46–49.
3. Хлусова Е. И. Современные достижения в создании хладостойких конструкционных сталей для Арктики // Научно-технический прогресс в черной металлургии : материалы II Международной научно-технической конференции. – Череповец : Череповецкий государственный университет, 2015. – С. 18–20.
4. Чернышов Е. А., Романов А. Д., Романова Е. А. Высокопрочные судостроительные стали и сплавы // Металлург. – 2016. – № 2. – С. 59–63.
5. Структура и свойства плакированной двухслойной стали для корпусов арктических судов / В. В. Сагарадзе, Н. В. Катаева, С. Ю. Мушникова, Г. Ю. Калинин, О. А. Харьков, С. К. Костин, О. Н. Парменова // Вопросы материаловедения. – 2015. – № 3 (83). – С. 14–25.
6. The application of magnetic structural phase analysis for the diagnostics of the state of a 08X18H10T Steel-CT 3 steel composite material and its components that were subjected to plastic deformation / E. S. Gorkunov, S. M. Zadvorkin, E. A. Putilova, A. M. Povolotskaya, L. S. Goruleva, I. A. Veretennikova, I. S. Kamantsev // Russian Journal of Nondestructive Testing. – 2012. – Vol. 48. – No. 6. – P. 346–356.
7. Gorkunov E. S., Zadvorkin S. M., Putilova E. A. Magnetic estimation of stresses applied to a two-layer steel CT3-steel 08X18H10T composite material during elastoplastic deformation by uniaxial tension // Russian Journal of Nondestructive Testing. – 2012. – Vol. 48, no. 8. – P. 495–504. – DOI: 10.1134/S1061830912080050.
8. Structural transformations in hull material clad by nitrogen stainless steel using various methods / V. V. Sagaradze, N. V. Kataeva, S. Yu. Mushnikova, O. A. Khar'kov, G. Yu. Kalinin, V. D. Yampol'skii // The Physics of Metals and Metallography. – 2014. – Vol. 115, no. 2. – P. 202–210. – DOI: 10.1134/S0031918X1402015X.
9. Mechanical bonding properties and interfacial morphologies of austenitic stainless steel clad plates / Zina Dhib, Noamen Guermazi, Ahmed Ktari, Monique Gasperini, Nader Haddar // Materials Science and Engineering: A. – 2017. – Vol. 696. – P. 374–386. – DOI: 10.1016/j.msea.2017.04.080.
10. Cladding of low-carbon steel to austenitic stainless steel by hot-roll bonding: Microstructure and mechanical properties before and after welding / Zina Dhib, Noamen Guermazi, Monique Gaspérini, Nader Haddar // Materials Science and Engineering: A. – 2016. – Vol. 656. – P. 130–141. – DOI: 10.1016/j.msea.2015.12.088.
11. Yakup Kaya, Nizamettin Kahraman. An investigation into the explosive welding/cladding of Grade A ship steel/AISI 316L austenitic stainless steel // Materials & Design. – 2013. – Vol. 52. – P. 367–372. – DOI: 10.1016/j.matdes.2013.05.033.
12. Full-field analysis of AL/FE explosive welded joints for shipbuilding applications / Pasqualino Corigliano, Vincenzo Crupi, Eugenio Guglielmino, Andrea Mariano Sili // Marine Structures. – 2018. – Vol. 57. – P. 207–218. – DOI: 10.1016/j.marstruc.2017.10.004.
13. Graham Gedge. Structural uses of stainless steel — buildings and civil engineering // Journal of Constructional Steel Research. – 2008. – Vol. 64, no. 11. – P. 1194–1198. – DOI: 10.1016/j.jcsr.2008.05.006.
14. Konovalov D. A., Veretennikova I. A. Study on mechanical properties of a bimetallic composite produced by explosion welding under incremental plastic deformation // Letters on materials. – 2018. – Vol. 8, no. 2 (30). – P. 215–219. – DOI: 10.22226/2410-3535-2018-2-215-219.
15. Грудев А. П. Теория прокатки. – М. : Интермет Инжиниринг, 2001. – 280 с.
16. Гуляев А. П. Металловедение. – М. : Металлургия, 1978. – 648 с.
17. Investigation of the structure and properties of the material of various zones of the welded joint of the austenitic nitrogen-containing steel upon elastoplastic deformation / E. S. Gorkunov, E. A. Putilova, S. M. Zadvorkin, A. V. Makarov, N. L. Pecherkina, G. Yu. Kalinin, S. Yu. Mushnikova, O. V. Fomina // The Physics of Metals and Metallography. – 2016. – Vol. 117, no. 11. – P. 1152–1162. – DOI: 10.1134/S0031918X16110065.
18. Effect of composition and temperature on the redistribution of alloying elements in Fe-Cr-Ni alloys during cold deformation / A. I. Deryagin, V. A. Zavalishin, V. V. Sagaradze, A. R. Kuznetsov, N. F. Vil'danova, V. A. Ivchenko, B. M. Efros // The Physics of Metals and Metallography. – 2008. – Vol. 106, no. 3. – P. 291–301. – DOI: 10.1134/S0031918X08090093.
19. Кондорский Е. И. Природа высокой коэрцитивной силы мелкодисперсных ферромагнетиков и теория однодоменной структуры // Изв. АН СССР, серия «Физическая». – 1952. – Т. XVI, № 4. – С. 398–411.
20. Преображенский А. А. Магнитные материалы и элементы: учеб. для вузов. – М. : «Высшая школа», 1976.– 336 с.

Библиографическая ссылка на статью
Studying the Effect of Plastic Deformation on the Mechanical and Magnetic Characteristics of High-Strength Bimetal Materials Intended for Use in the Arctic Climate / E. A. Putilova, S. M. Zadvorkin, E. S. Gorkunov, A. N. Mushnikov // Diagnostics, Resource and Mechanics of materials and structures. -
2018. - Iss. 6. - P. 136-148. - DOI: 10.17804/2410-9908.2018.6.136-148. -
URL: http://dream-journal.org/issues/content/article_240.html (accessed: 21.12.2024).
|
