K. N. Kalashnikov, T. A. Kalashnikova, S. V. Fortuna, A. V. Vorontsov, V. A. Krasnoveykin, A. V. Chumaevskii
ON THE EVOLUTION OF THE MICROSTRUCTURE AND PHASE COMPOSITION IN THE FRICTION STIR WELDED AA 2024 ALLOY

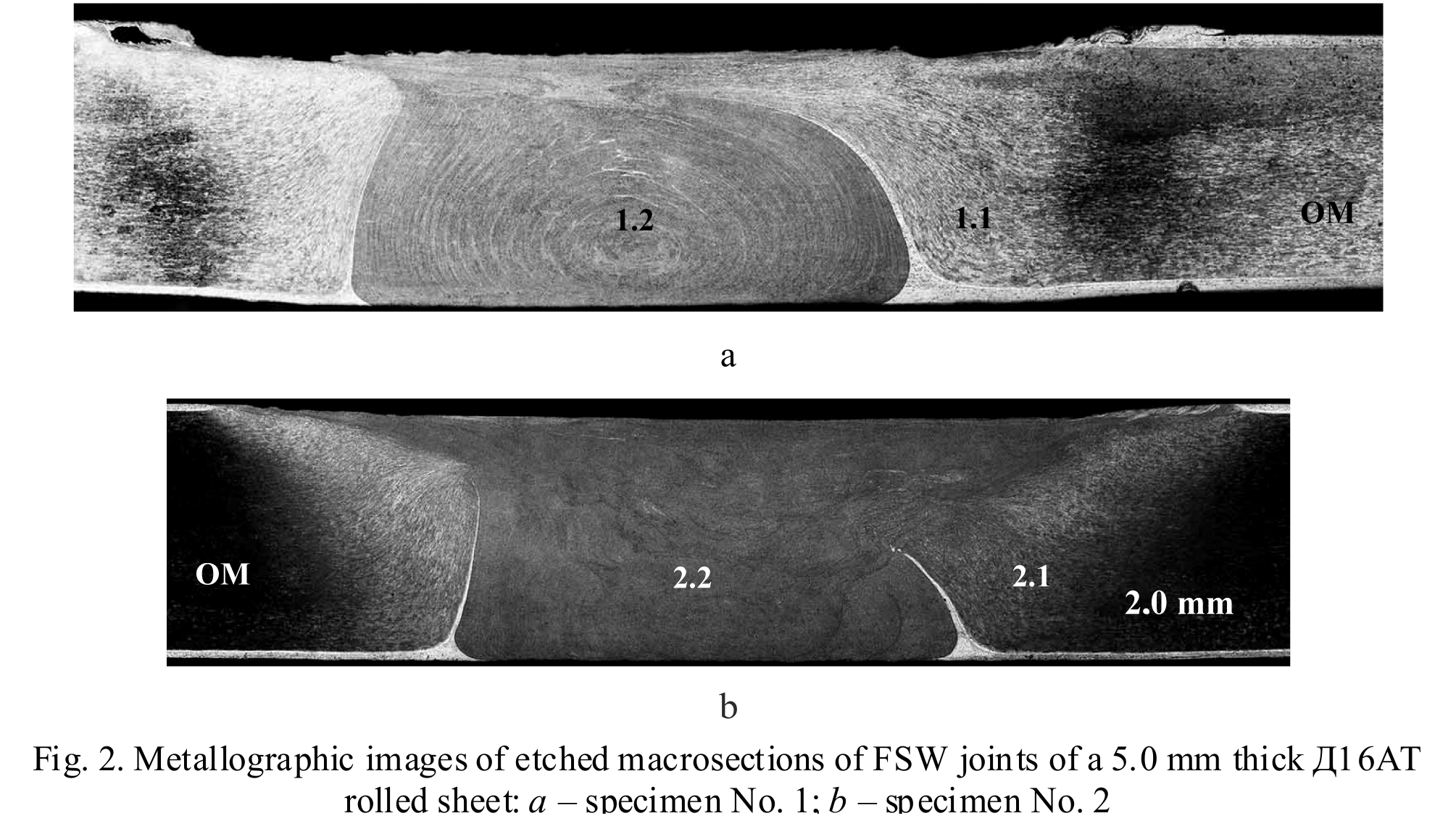

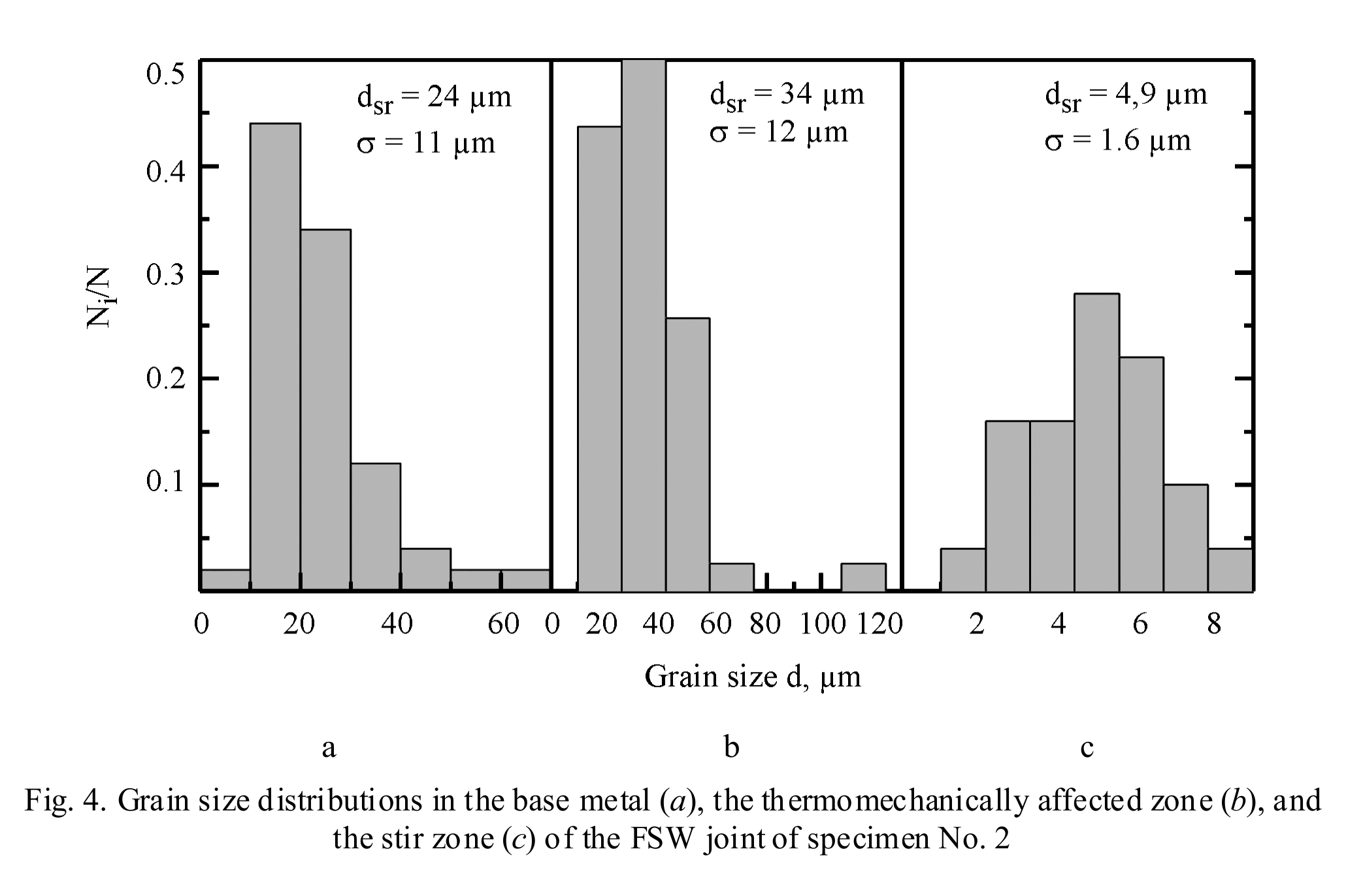

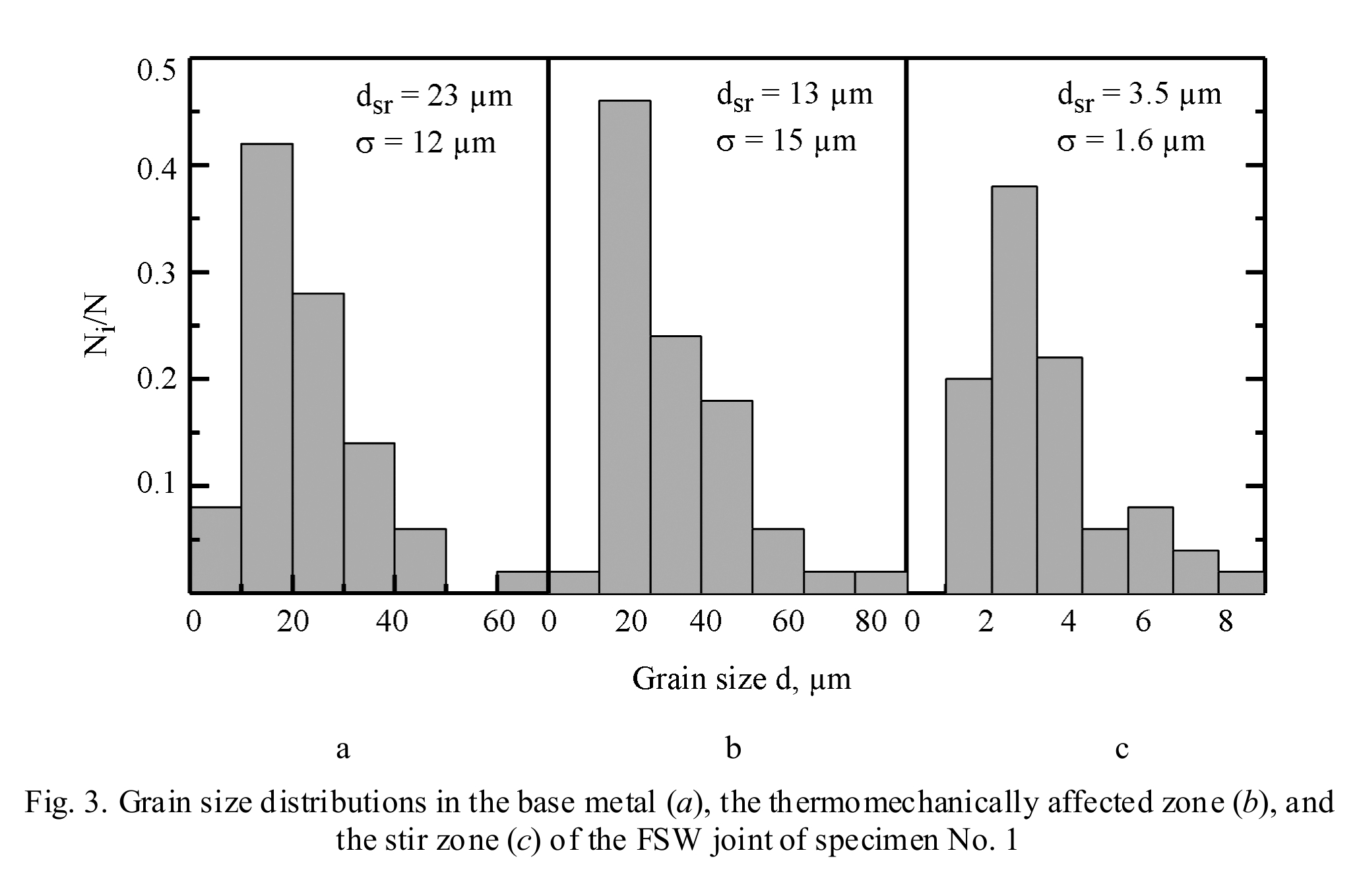

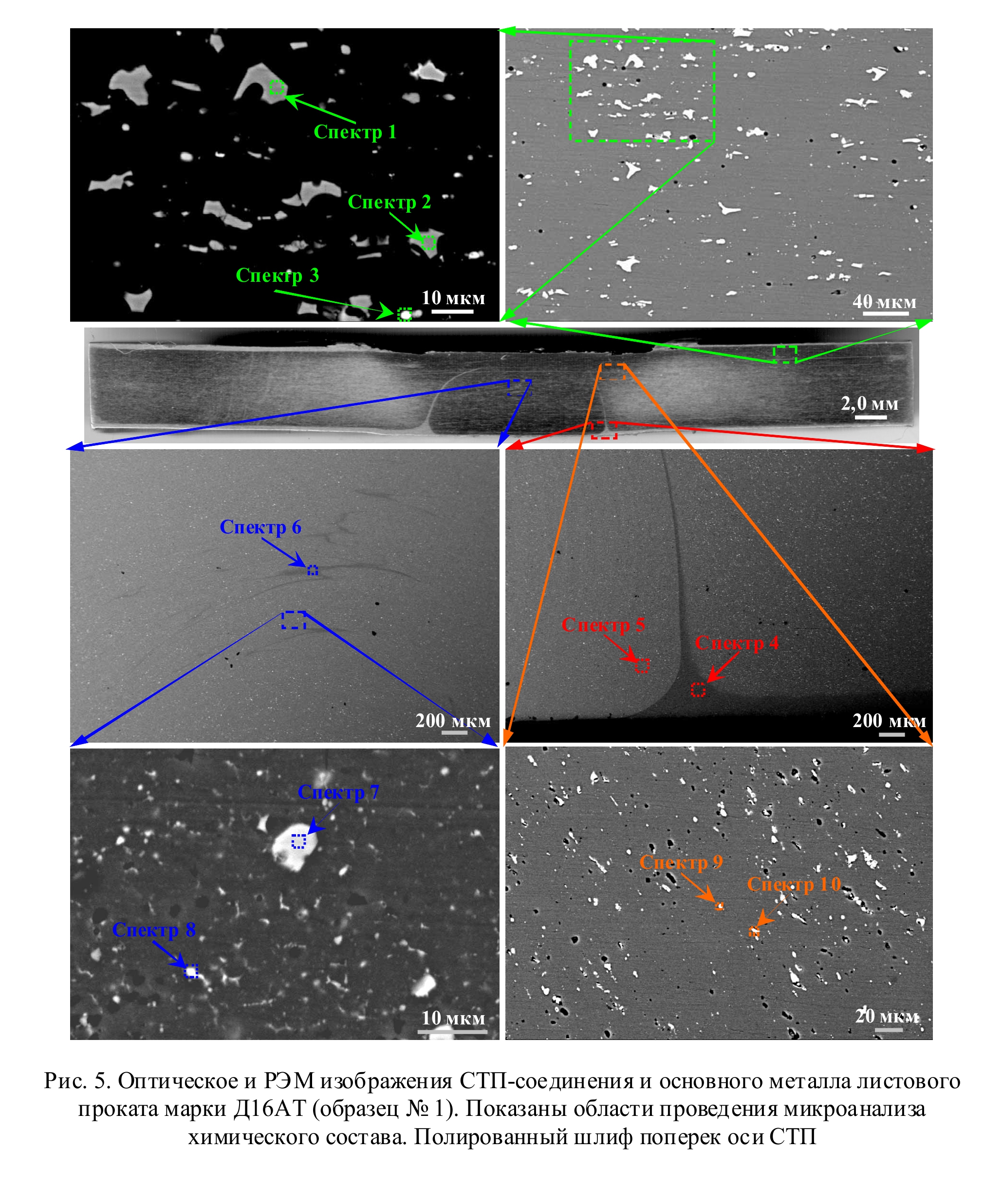

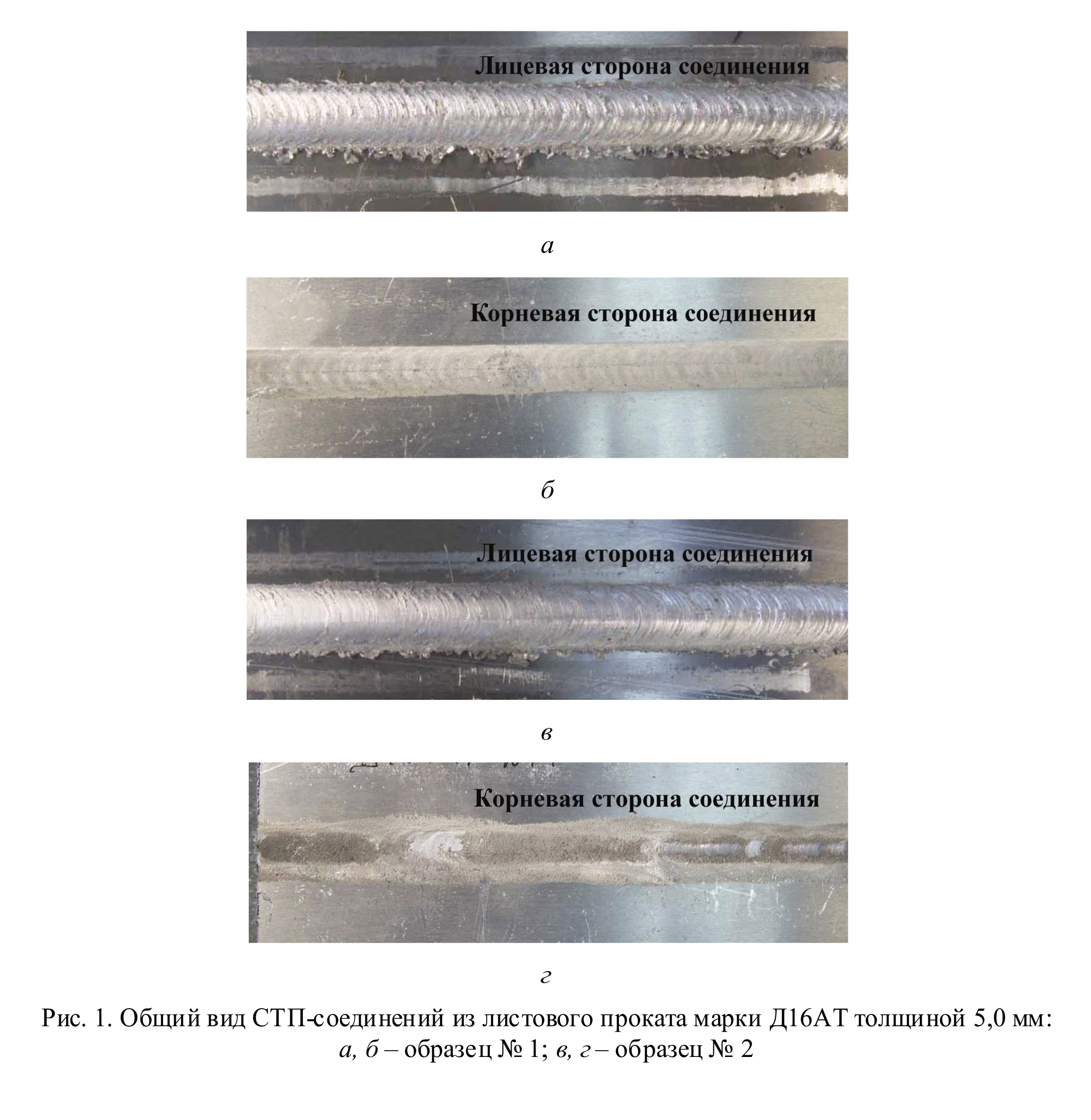

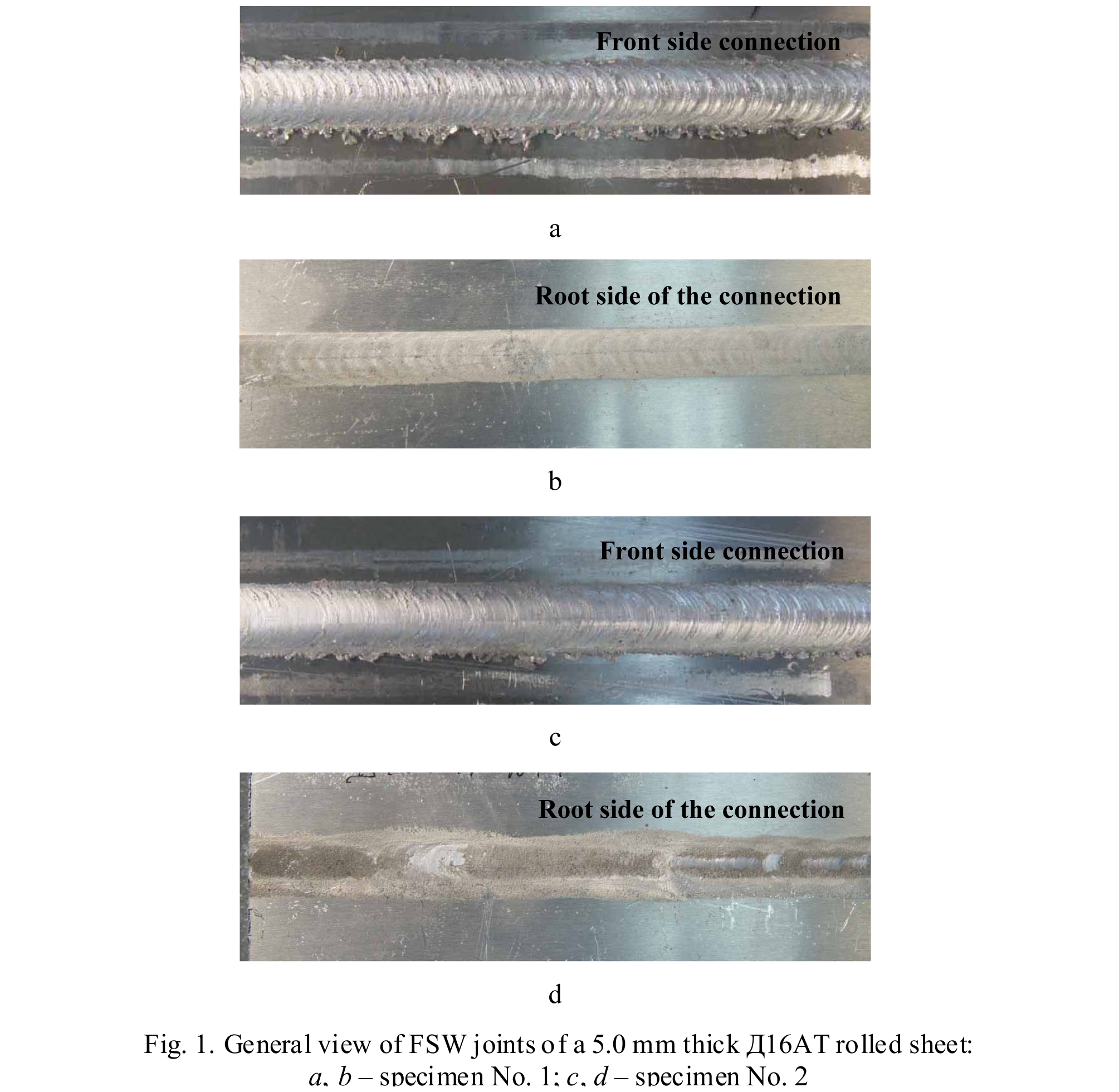

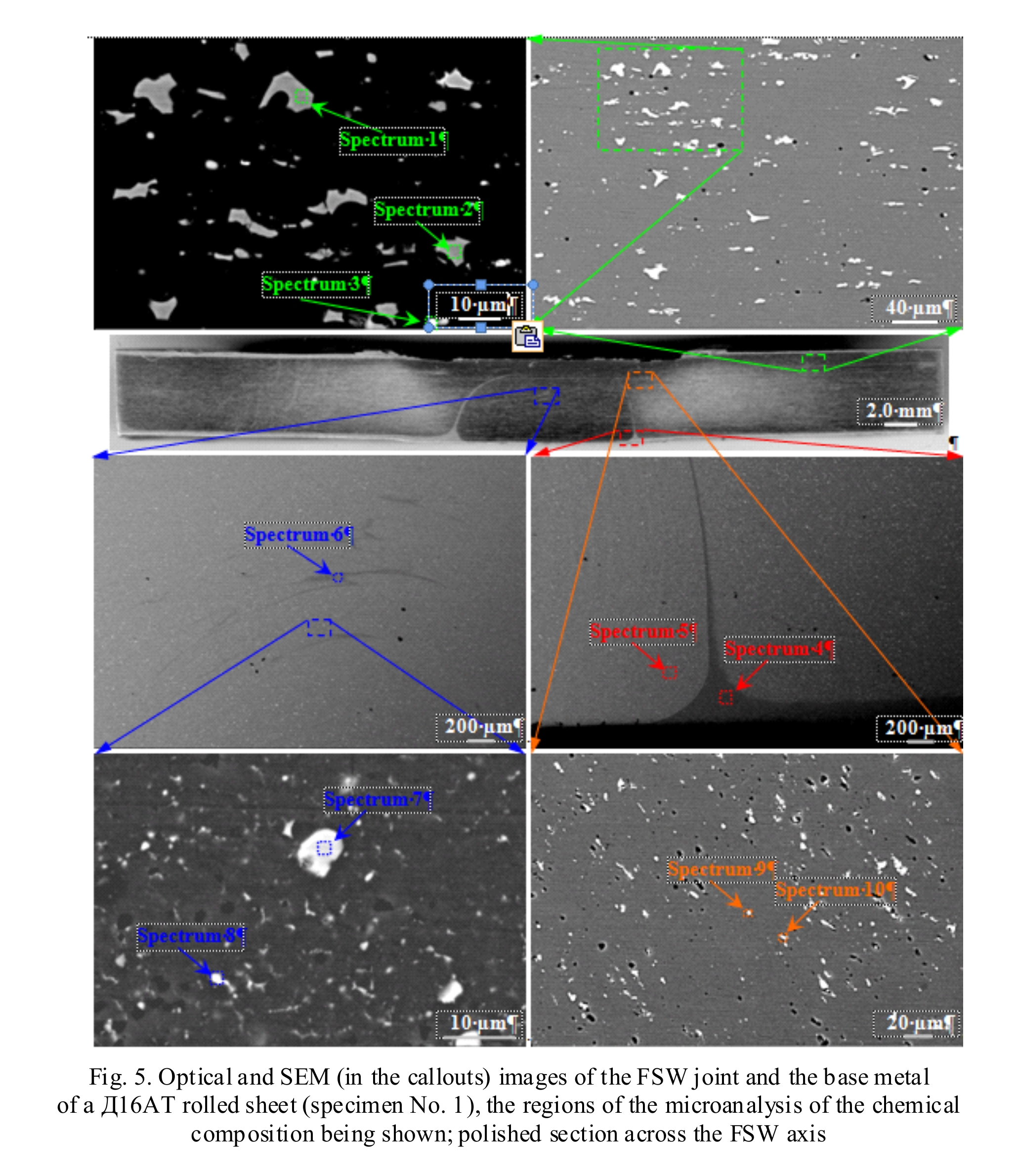

DOI: 10.17804/2410-9908.2018.5.127-139 The structure formed in thermally hardened aluminum alloys during friction stir welding is studied by optical metallography, SEM, and TEM. As a result, it has been found that the structure of the material in the stir zone is fine-grained, with the mean grain size ranging 3.5 to 5.0 μm. The presence of several types of secondary phases differing in their mean grain size, structure, distribution in the bulk of the material, and chemical composition has been revealed.
Acknowledgement: The work was performed within the Program of Basic Scientific Research of the State Academies of Sciences for 2013–2020, line of research III.23, and financially supported by the RFBR, project р_а No. 16-48-700652. Keywords: friction stir welding, deformable thermally hardenable, aluminum alloy, microstructure, intermetallic compounds, phase composition
К. Н. Калашников, Т. А. Калашникова, С. В. Фортуна , А. В. Воронцов, В. А. Красновейкин, А. В. Чумаевский
К ВОПРОСАМ ЭВОЛЮЦИИ МИКРОСТРУКТУРЫ И ФАЗОВОГО СОСТАВА В МАТЕРИАЛЕ ЛИСТОВОГО ПРОКАТА ИЗ СПЛАВА Д16Т В ПРОЦЕССЕ СВАРКИ ТРЕНИЕМ С ПЕРЕМЕШИВАНИЕМ

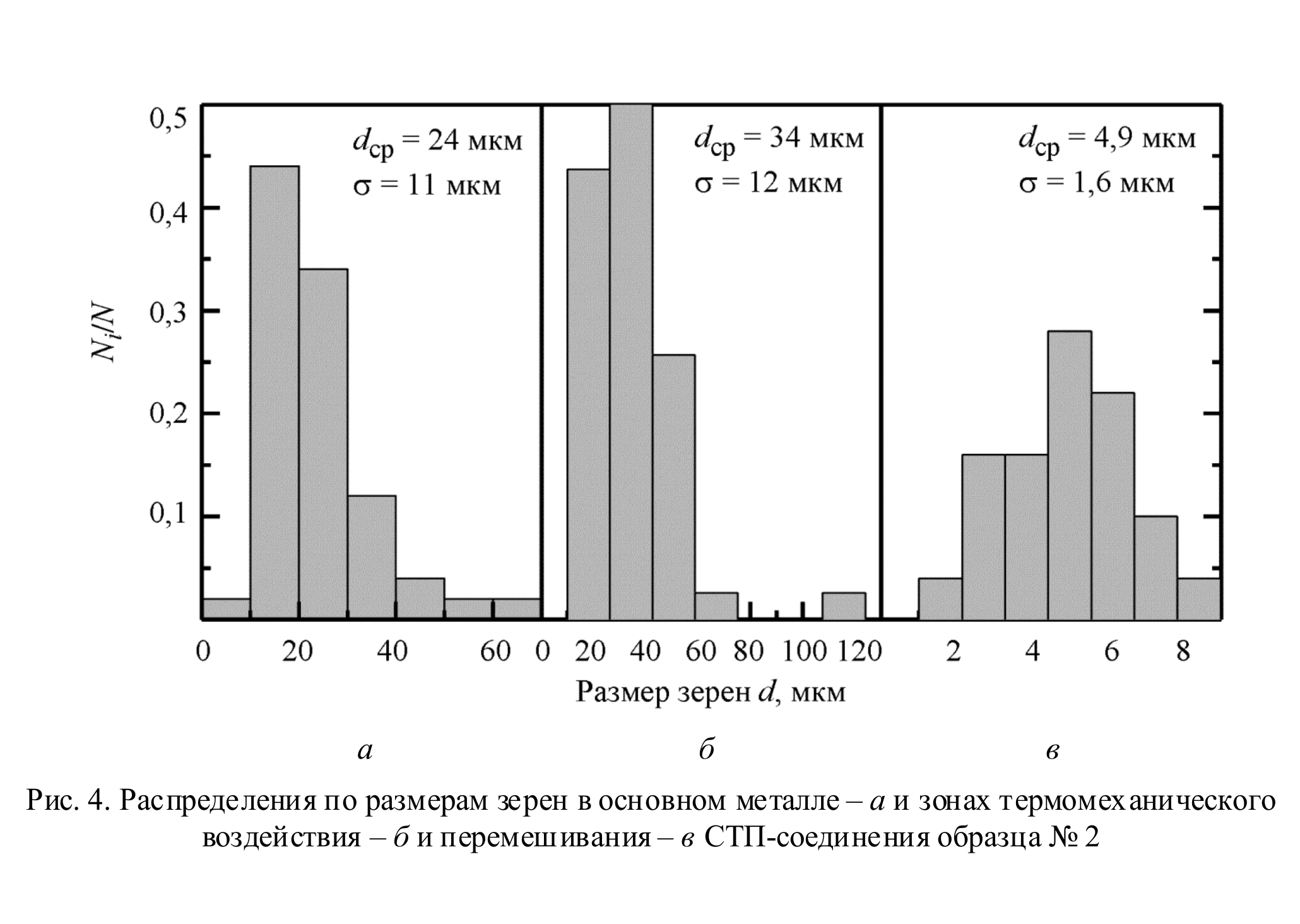

Методами оптической, растровой электронной и просвечивающей микроскопии проведены исследования структуры материала, формируемого при сварке трением с перемешиванием деформируемых термически упрочняемых алюминиевых сплавов. В процессе исследований выявлено, что структура матерала в зоне перемешивания является ультрамелкозернистой со средним размером зерна от ~ 3,5 до 5,0 мкм. Показано наличие нескольких типов вторичных фаз, различающихся как средним размером, так и строением, распределением в объеме материала и химическим составом.
Благодарность: Работа выполнена в рамках ПФНИ ГАН на 2013-2020 годы, направление III.23 и при финансовой поддержке РФФИ, проект р_а №16-48-700652. Ключевые слова: сварка трением с перемешиванием, термически упрочняемый деформируемый, алюминиевый сплав, микроструктура, интерметаллидные соединения, элементный состав
Библиографическая ссылка на статью
On the Evolution of the Microstructure and Phase Composition in the Friction Stir Welded Aa 2024 Alloy / K. N. Kalashnikov, T. A. Kalashnikova, S. V. Fortuna, A. V. Vorontsov, V. A. Krasnoveykin, A. V. Chumaevskii // Diagnostics, Resource and Mechanics of materials and structures. -
2018. - Iss. 5. - P. 127-139. - DOI: 10.17804/2410-9908.2018.5.127-139. -
URL: http://dream-journal.org/issues/content/article_192.html (accessed: 10.12.2024).
|
