Электронный научный журнал

Diagnostics, Resource and Mechanics
         of materials and structures
ВыпускиО журналеАвторуРецензентуКонтактыНовостиРегистрация

Все выпуски

Все выпуски

2024 Выпуск 5

2024 Выпуск 4

2024 Выпуск 3

2024 Выпуск 2

2024 Выпуск 1

2023 Выпуск 6

2023 Выпуск 5

2023 Выпуск 4

2023 Выпуск 3

2023 Выпуск 2

2023 Выпуск 1

2022 Выпуск 6

2022 Выпуск 5

2022 Выпуск 4

2022 Выпуск 3

2022 Выпуск 2

2022 Выпуск 1

2021 Выпуск 6

2021 Выпуск 5

2021 Выпуск 4

2021 Выпуск 3

2021 Выпуск 2

2021 Выпуск 1

2020 Выпуск 6

2020 Выпуск 5

2020 Выпуск 4

2020 Выпуск 3

2020 Выпуск 2

2020 Выпуск 1

2019 Выпуск 6

2019 Выпуск 5

2019 Выпуск 4

2019 Выпуск 3

2019 Выпуск 2

2019 Выпуск 1

2018 Выпуск 6

2018 Выпуск 5

2018 Выпуск 4

2018 Выпуск 3

2018 Выпуск 2

2018 Выпуск 1

2017 Выпуск 6

2017 Выпуск 5

2017 Выпуск 4

2017 Выпуск 3

2017 Выпуск 2

2017 Выпуск 1

2016 Выпуск 6

2016 Выпуск 5

2016 Выпуск 4

2016 Выпуск 3

2016 Выпуск 2

2016 Выпуск 1

2015 Выпуск 6

2015 Выпуск 5

2015 Выпуск 4

2015 Выпуск 3

2015 Выпуск 2

2015 Выпуск 1











E. L. Alekseeva, A. K. Belyaev, A. S. Zegzhda, A. M. Polyanskiy, V. A. Polyanskiy, K. P. Frolova, Yu. A. Yakovlev

BOUNDARY LAYER INFLUENCE ON THE DISTRIBUTION OF HYDROGEN CONCENTRATIONS DURING HYDROGEN-INDUCED CRACKING TEST OF STEELS

DOI: 10.17804/2410-9908.2018.3.043-057

Hydrogen saturation is a recognized and standardized method for testing the propensity to hydrogen-induced cracking and corrosion resistance of metals. Hydrogen saturation in a neutral salt solution simulating seawater and groundwater during the bubbling of the solution with hydrogen sulfide, as well as in the electrolyte by the cathodic current of hydrogen ions, are the main industrial test procedures. These tests are necessary for steels used, for example, in gas and oil pipelines. In this paper, we explain results of investigation of hydrogen concentration distribution after such testing.

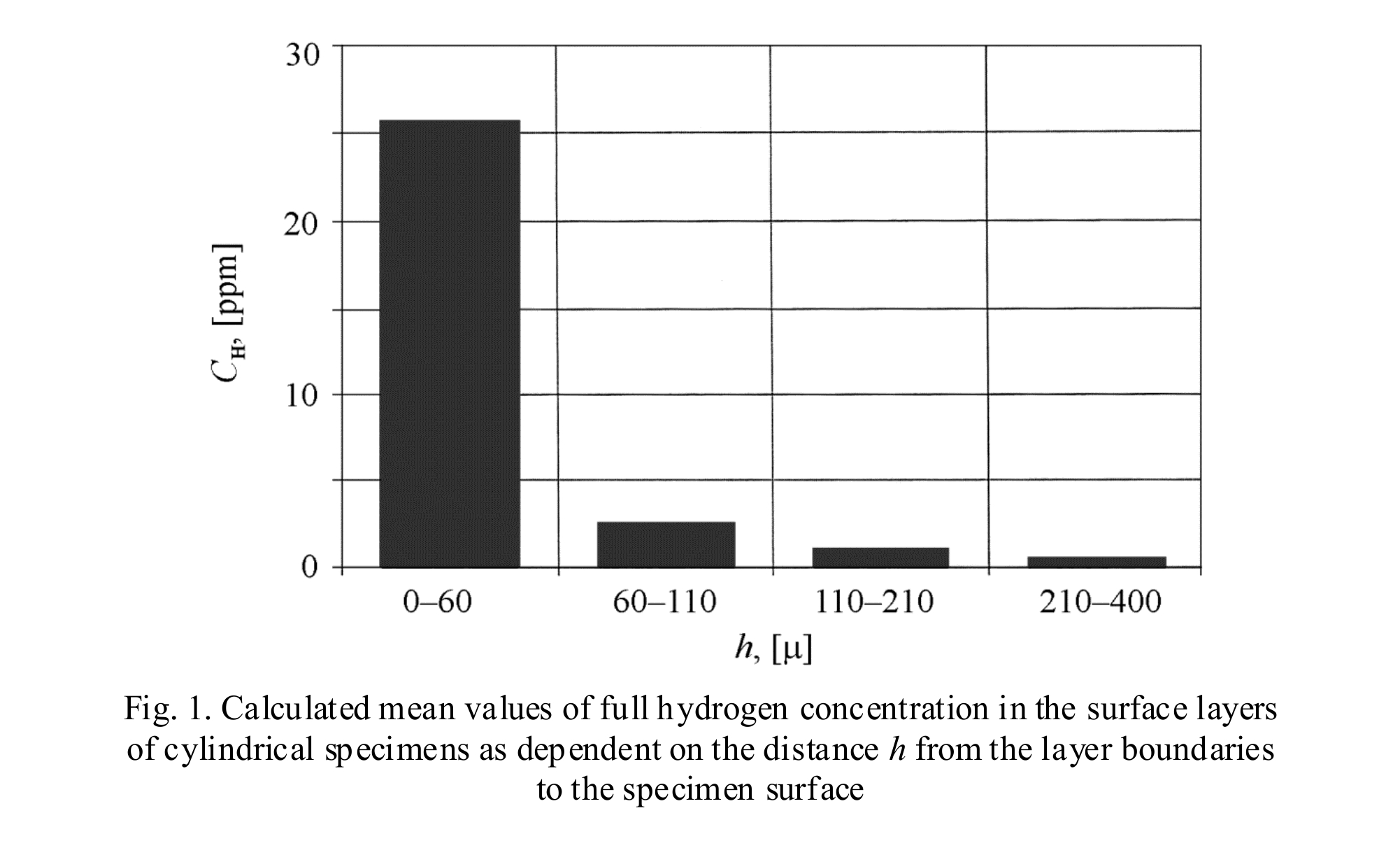

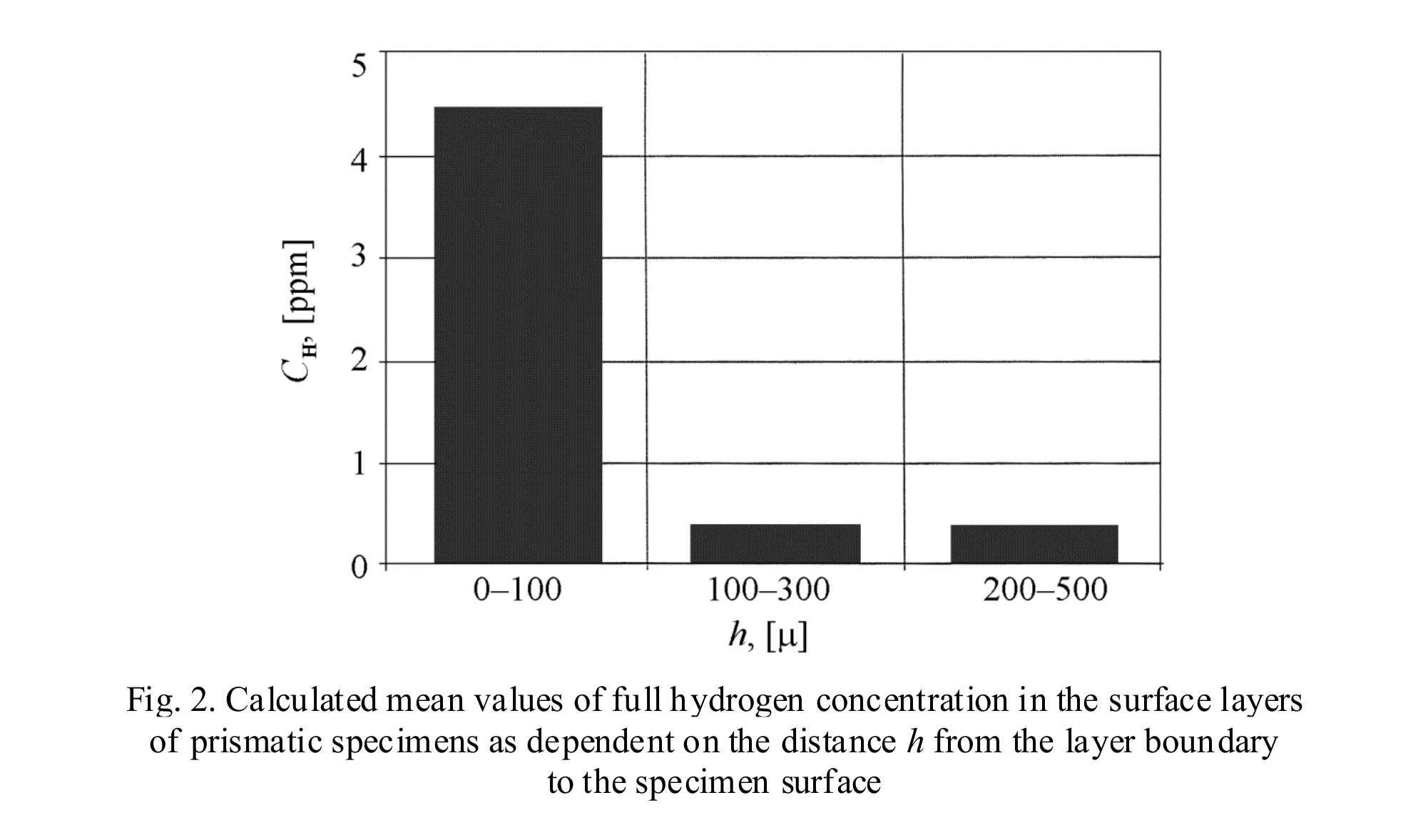

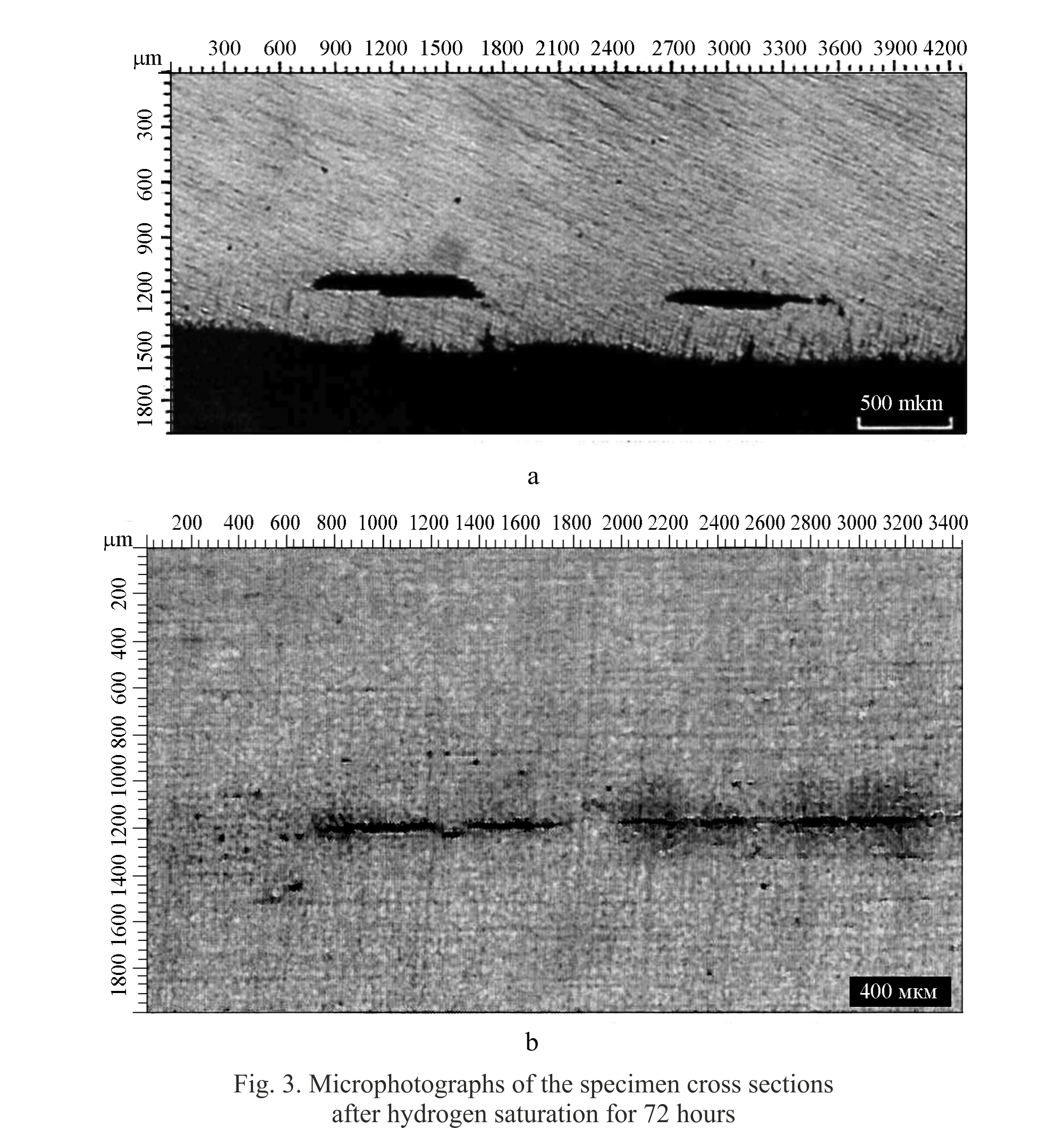

The method of direct measurements has revealed a significant heterogeneity of hydrogen concentrations. This observation leads to concern about the suitability of industrial testing methods for real operation conditions for construction components in an aggressive environment.

Acknowledgement: The study was supported by RFBR, projects 17-08-00783, 18-08-00201 and 18-31-00329.

Keywords: hydrogen saturation, hydrogen induced cracking, steels testing


Е. Л. Алексеева, А. К. Беляев, А. С. Зегжда, А. М. Полянский, В. А. Полянский, К. П. Фролова, Ю. А. Яковлев

ВЛИЯНИЕ ПОГРАНИЧНОГО СЛОЯ НА РАСПРЕДЕЛЕНИЕ КОНЦЕНТРАЦИЙ ВОДОРОДА ПРИ ИСПЫТАНИЯХ СТАЛЕЙ НА СТОЙКОСТЬ К ВОДОРОДНОМУ РАСТРЕСКИВАНИЮ

Насыщение водородом является признанным и стандартизированным методом тестирования склонности к водородному растрескиванию и коррозионной стойкости металлов. Насыщение водородом в нейтральном растворе солей, моделирующем морскую воду и подземные воды при барботировании раствора сероводородом, а также в электролите катодным током ионов водорода являются основными промышленными методиками испытаний. Эти испытания являются обязательными для сталей используемых, например, в газо- и нефтепроводах. В статье описаны результаты исследования распределения концентраций водорода после такого тестирования.

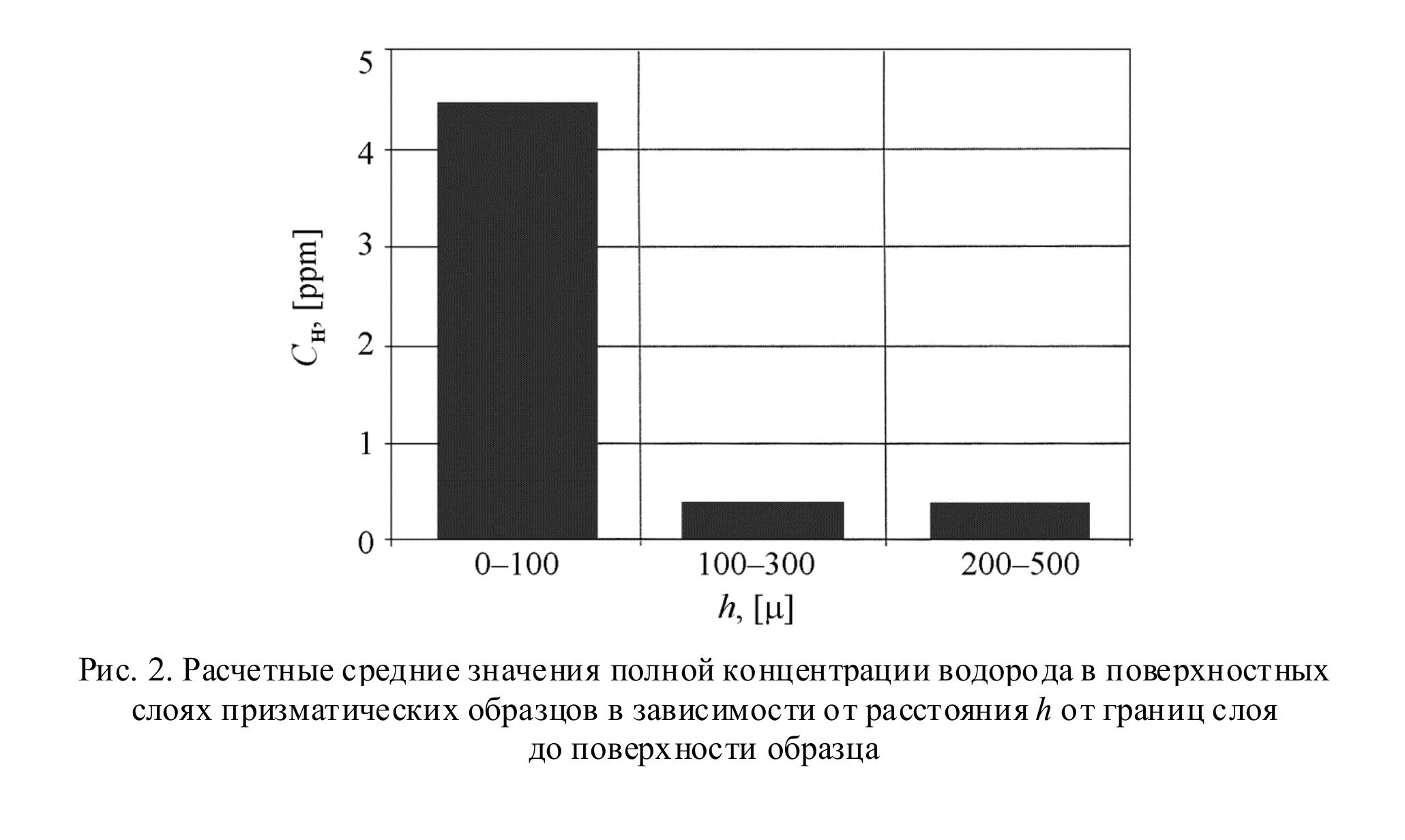

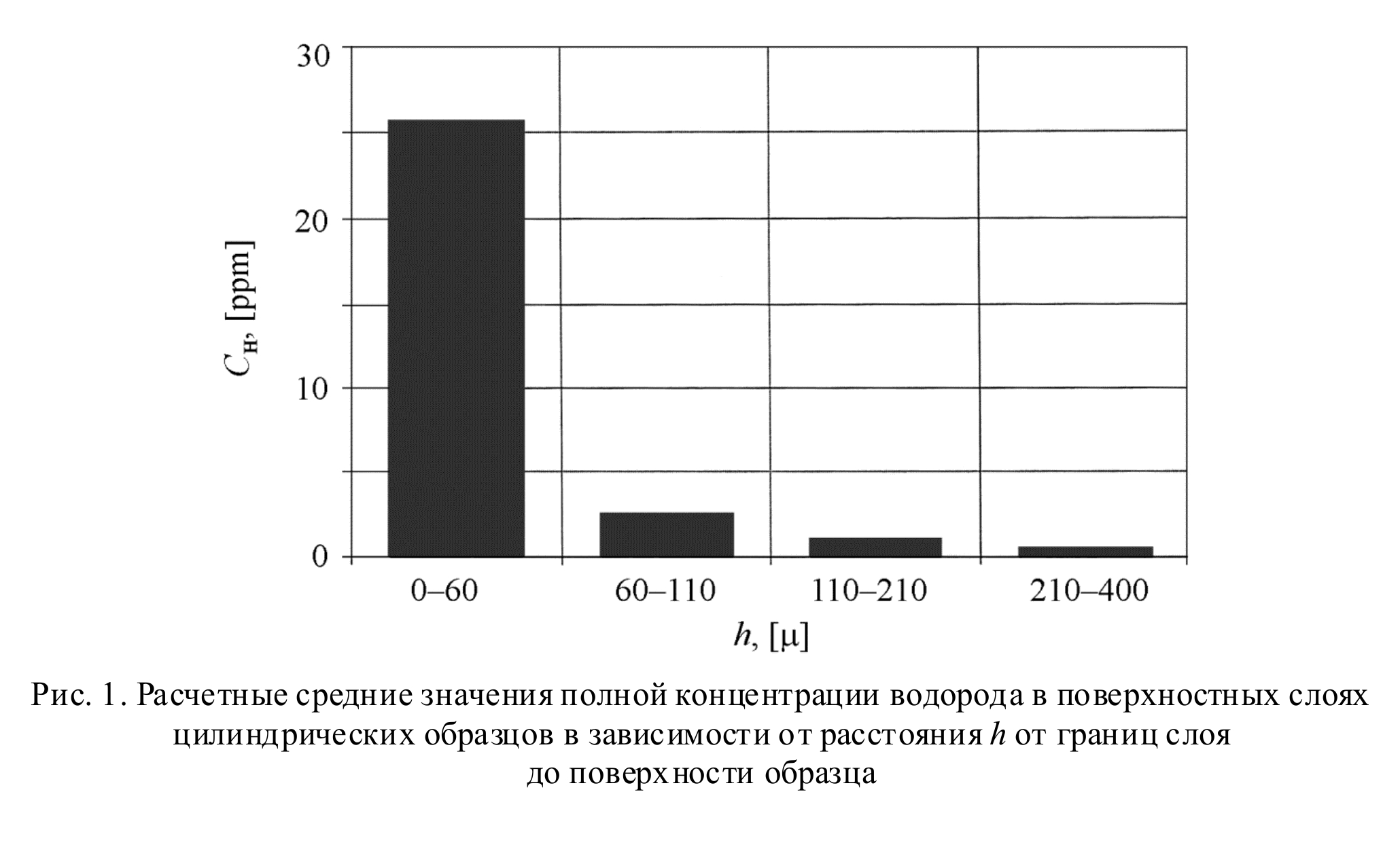

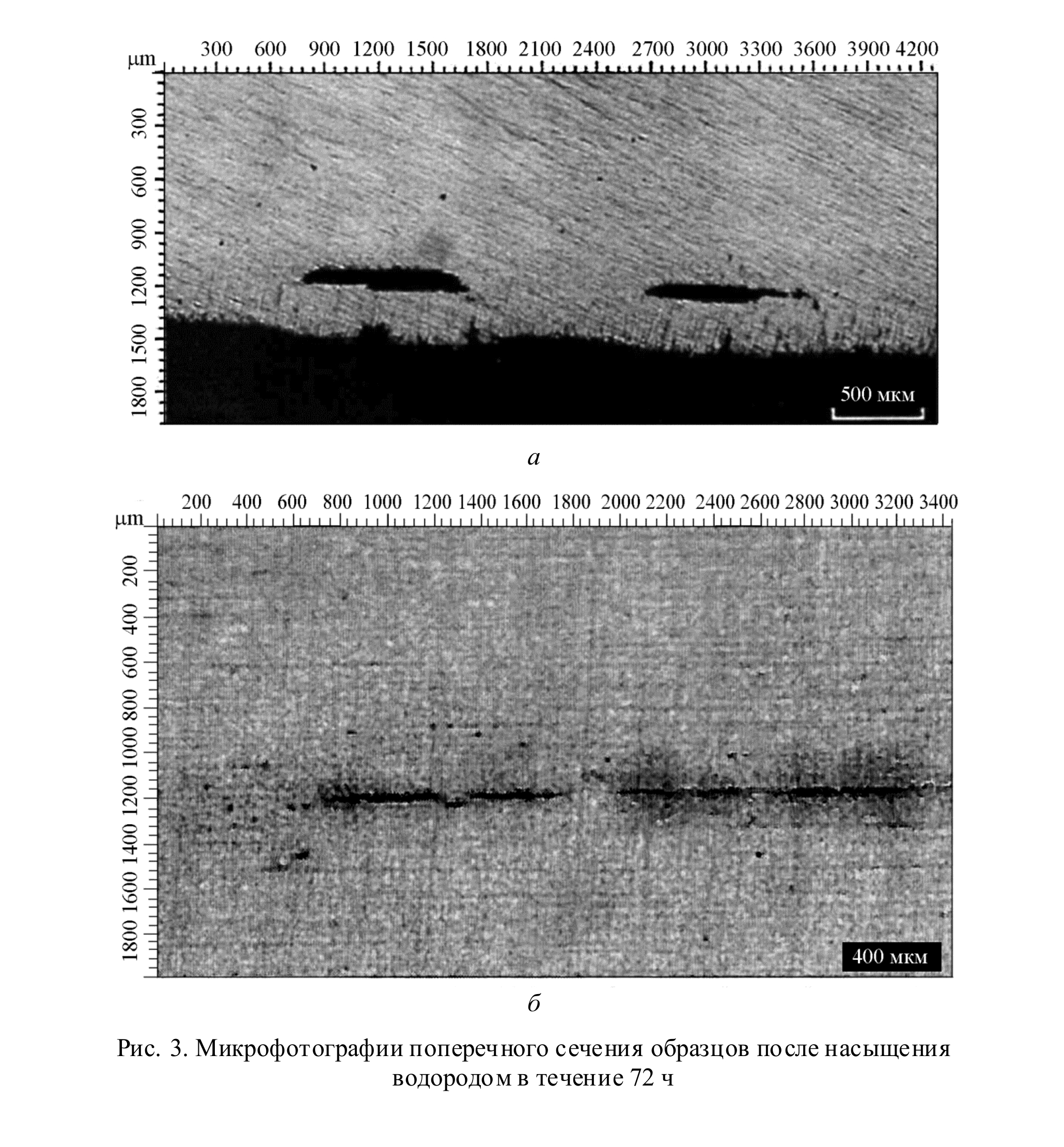

Методом прямых измерений обнаружена сильная неоднородность концентраций водорода, которая ставит под вопрос адекватность методов промышленного тестирования реальным условиям эксплуатации деталей и узлов конструкций в агрессивной среде.

Благодарность: Исследование выполнено при поддержке РФФИ, проекты 17-08-00783, 18-08-00201 и 18-31-00329.

Ключевые слова: насыщение водородом, водородное растрескивание, испытания сталей

PDF

Библиографическая ссылка на статью

Boundary Layer Influence on the Distribution of Hydrogen Concentrations During Hydrogen-Induced Cracking Test of Steels / E. L. Alekseeva, A. K. Belyaev, A. S. Zegzhda, A. M. Polyanskiy, V. A. Polyanskiy, K. P. Frolova, Yu. A. Yakovlev // Diagnostics, Resource and Mechanics of materials and structures. - 2018. - Iss. 3. - P. 43-57. -
DOI: 10.17804/2410-9908.2018.3.043-057. -
URL: http://dream-journal.org/issues/content/article_188.html
(accessed: 10.12.2024).



импакт-фактор
РИНЦ 0.42

категория К2
в перечне ВАК

МРДМК 2024
ЦКП Пластометрия
НЭБ РИНЦ
Google Scholar


РНБ
Лань



Учредитель:  Федеральное государственное бюджетное учреждение науки Институт машиноведения имени Э.С. Горкунова Уральского отделения Российской академии наук
Главный редактор:  С.В.Смирнов
При цитировании ссылка на Электронный научно-технический журнал "Diagnostics, Resource and Mechanics of materials and structures" обязательна. Воспроизведение материалов в электронных или иных изданиях без письменного разрешения редакции запрещено. Опубликованные в журнале материалы могут использоваться только в некоммерческих целях.
Контакты

Главная E-mail 0+


ISSN 2410-9908 Регистрация СМИ в Роскомнадзоре Эл № ФС77-57355 от 24 марта 2014 г. © ИМАШ УрО РАН 2014-2024, www.imach.uran.ru
