S. F. Dmitriev, A. V. Ishkov, A. O. Katasonov, V. N. Malikov, A. M. Sagalakov
SUPERMINIATURE EDDY-CURRENT TRANSDUCERS FOR THICKNESS STUDIES

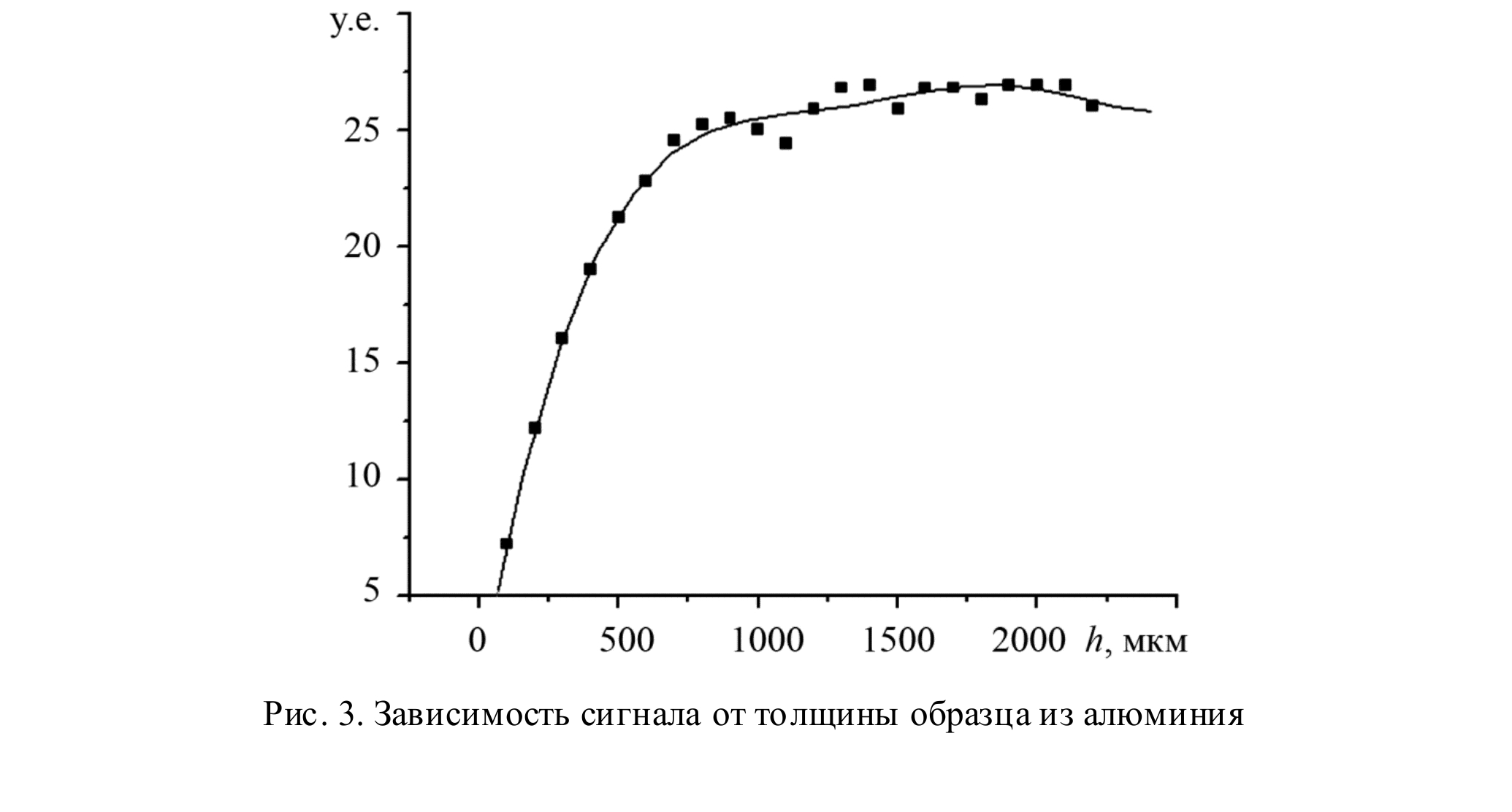

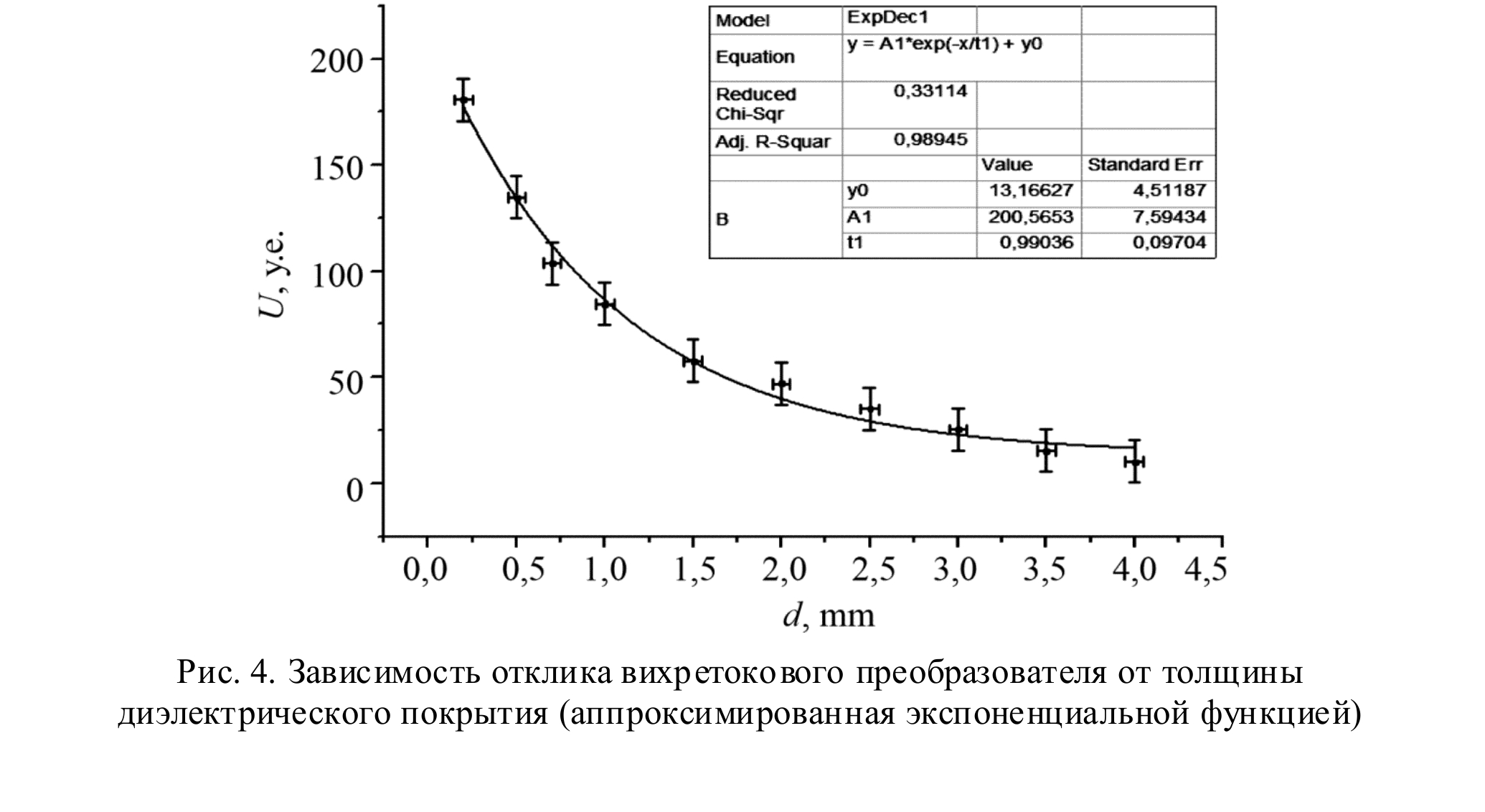

DOI: 10.17804/2410-9908.2017.5.063-069 On the basis of an eddy-current transformer of a transformer type, a measuring system is made, which makes it possible to estimate the possibility of using the vortex method for measuring the thickness of conductive and dielectric coatings placed on a conductive base. The design of the measuring system and measurement techniques is described. The article presents data demonstrating the dependence of the amplitude part of the signal on objects of different thicknesses; limiting object dimensions at which these measurements are expedient are experimentally established.
Keywords: thickness gauging, eddy-current converters, aluminum, copper, layered structures, electrical conductivity References:
- Neumeier P. Eddy current phase method for measuring the thickness of galvanic coatings. V mire nerazrushayushchego kontrolya, 2008, no. 2 (40), pp. 29–30. (In Russian).
- Sjas'ko V.A., Bulatov A.S., Koroteev M.Ju., Solomenchuk P.V. Eddy Current Meter. RF Patent 2384839, 2011. (In Russian).
- Bakunov A.S., Kaloshin V.A. Evolution of thickness coating measurement. Kontrol. Diagnostika, 2016, no. 1 (211), pp. 27–31. (In Russian). DOI: 10.14489/td.2016.01.pp.027-031
- Bogdanov N.G., Prihod’ko V.A., Suzdal’cev A.I. Eddy current method of dual frequency control of products. Patent RF 2184931, 2002. (In Russian).
- Malikov V.N., Dmitriev S.F., Sagalakov A.M., Ishkov A.V. Subminiature Eddy Current Transducers for Studying Metal-Dielectric Junctions. Instruments and experimental techniques, 2014, vol. 57, iss. 6, pp. 751–754. DOI: 10.1134/S0020441214060037
- Dmitriev S.F., Katasonov A.O., Malikov V.N., Sagalakov A.M. Flaw Detection of Alloys Using the Eddy Current Method. Russian Journal of Nondestructive Testing, 2016, vol. 52, no. 1, pp. 32–37. DOI: 10.1134/S1061830916010058
С. Ф. Дмитриев, А. В. Ишков, А. О. Катасонов, В. Н. Маликов, А. М. Сагалаков
СВЕРХМИНИАТЮРНЫЕ ВИХРЕТОКОВЫЕ ПРЕОБРАЗОВАТЕЛИ ДЛЯ ЗАДАЧ ТОЛЩИНОМЕТРИИ
Новая измерительная система была изготовлена на базе вихретокового преобразователя. Система позволяет оценить возможность использования вихретокового метода для измерения толщины проводящих и диэлектрических покрытий, размещаемых на проводящей основе. Одним из важных преимуществ разработанной измерительной системы является возможность локального измерения толщин проводящих и непроводящих покрытий. В статье описаны подробно особенности проведения измерений, а также специфика измерительной системы. Также приведены данные, демонстрирующие зависимости амплитуды сигнала от объектов различной толщины и экспериментально установлены предельные размеры объектов, при которых данные измерения целесообразны.
Благодарность: Работа выполнена при поддержке Российского фонда фундаментальных исследований (код проекта – 17-48-220044) «Создание и исследование высокоэффективных композиционных и наноструктурированных упрочняющих покрытий» Ключевые слова: толщинометрия, вихретоковые преобразователи, алюминий, медь, слоистые структуры, электрическая проводимость Библиография:
- Ноймайер П. Вихретоковый фазовый метод измерения толщины гальванических покрытий // В мире неразрушающего контроля. – 2008. – № 2 (40). – С. 29–30.
- Вихретоковый измеритель: пат. 2384839 Рос. Федерация / Сясько В. А., Булатов А. С., Коротеев М. Ю., Соломенчук П. В., ЗАО «Константа». – № 2000548658/09 ; заявл. 13.10.08 ; опубл. 20.03.11, Бюл. № 8. – 7 с.
- Бакунов А. С., Калошин В. А. Развитие вихретоковой толщинометрии защитных покрытий // Контроль. Диагностика. – 2016. – № 1 (211). – С. 27–31.
- Вихретоковый способ двухчастотного контроля изделий: пат. 2184931 Рос. Федерация / Богданов Н. Г., Приходько В. А., Суздальцев А. И., Орловский государственный техн. унив. – № 2000625485/09 ; заявл. 03.02.00 ; опубл. 10.07.02, Бюл. № 19. – 5 с.
- Subminiature Eddy Current Transducers for Studying Metal-Dielectric Junctions / V. N. Malikov, S. F. Dmitriev, A. M. Sagalakov, A. V. Ishkov // Instruments and Experimental Techniques. – 2014. – Vol. 57, iss. 6. – P. 751–754. – DOI: 10.1134/S0020441214060037
- Flaw Detection of Alloys Using the Eddy Current Method / S. F. Dmitriev, A. O. Katasonov, V. N. Malikov, A. M. Sagalakov // Russian Journal of Nondestructive Testing. – 2016. – Vol. 52, no. 1. – P. 32–37. – DOI: 10.1134/S1061830916010058

Библиографическая ссылка на статью
Superminiature Eddy-Current Transducers for Thickness Studies / S. F. Dmitriev, A. V. Ishkov, A. O. Katasonov, V. N. Malikov, A. M. Sagalakov // Diagnostics, Resource and Mechanics of materials and structures. -
2017. - Iss. 5. - P. 63-69. - DOI: 10.17804/2410-9908.2017.5.063-069. -
URL: http://dream-journal.org/issues/content/article_166.html (accessed: 21.12.2024).
|
