Электронный научный журнал

Diagnostics, Resource and Mechanics
         of materials and structures
ВыпускиО журналеАвторуРецензентуКонтактыНовостиРегистрация

Все выпуски

Все выпуски

2024 Выпуск 6
(в работе)

2024 Выпуск 5

2024 Выпуск 4

2024 Выпуск 3

2024 Выпуск 2

2024 Выпуск 1

2023 Выпуск 6

2023 Выпуск 5

2023 Выпуск 4

2023 Выпуск 3

2023 Выпуск 2

2023 Выпуск 1

2022 Выпуск 6

2022 Выпуск 5

2022 Выпуск 4

2022 Выпуск 3

2022 Выпуск 2

2022 Выпуск 1

2021 Выпуск 6

2021 Выпуск 5

2021 Выпуск 4

2021 Выпуск 3

2021 Выпуск 2

2021 Выпуск 1

2020 Выпуск 6

2020 Выпуск 5

2020 Выпуск 4

2020 Выпуск 3

2020 Выпуск 2

2020 Выпуск 1

2019 Выпуск 6

2019 Выпуск 5

2019 Выпуск 4

2019 Выпуск 3

2019 Выпуск 2

2019 Выпуск 1

2018 Выпуск 6

2018 Выпуск 5

2018 Выпуск 4

2018 Выпуск 3

2018 Выпуск 2

2018 Выпуск 1

2017 Выпуск 6

2017 Выпуск 5

2017 Выпуск 4

2017 Выпуск 3

2017 Выпуск 2

2017 Выпуск 1

2016 Выпуск 6

2016 Выпуск 5

2016 Выпуск 4

2016 Выпуск 3

2016 Выпуск 2

2016 Выпуск 1

2015 Выпуск 6

2015 Выпуск 5

2015 Выпуск 4

2015 Выпуск 3

2015 Выпуск 2

2015 Выпуск 1

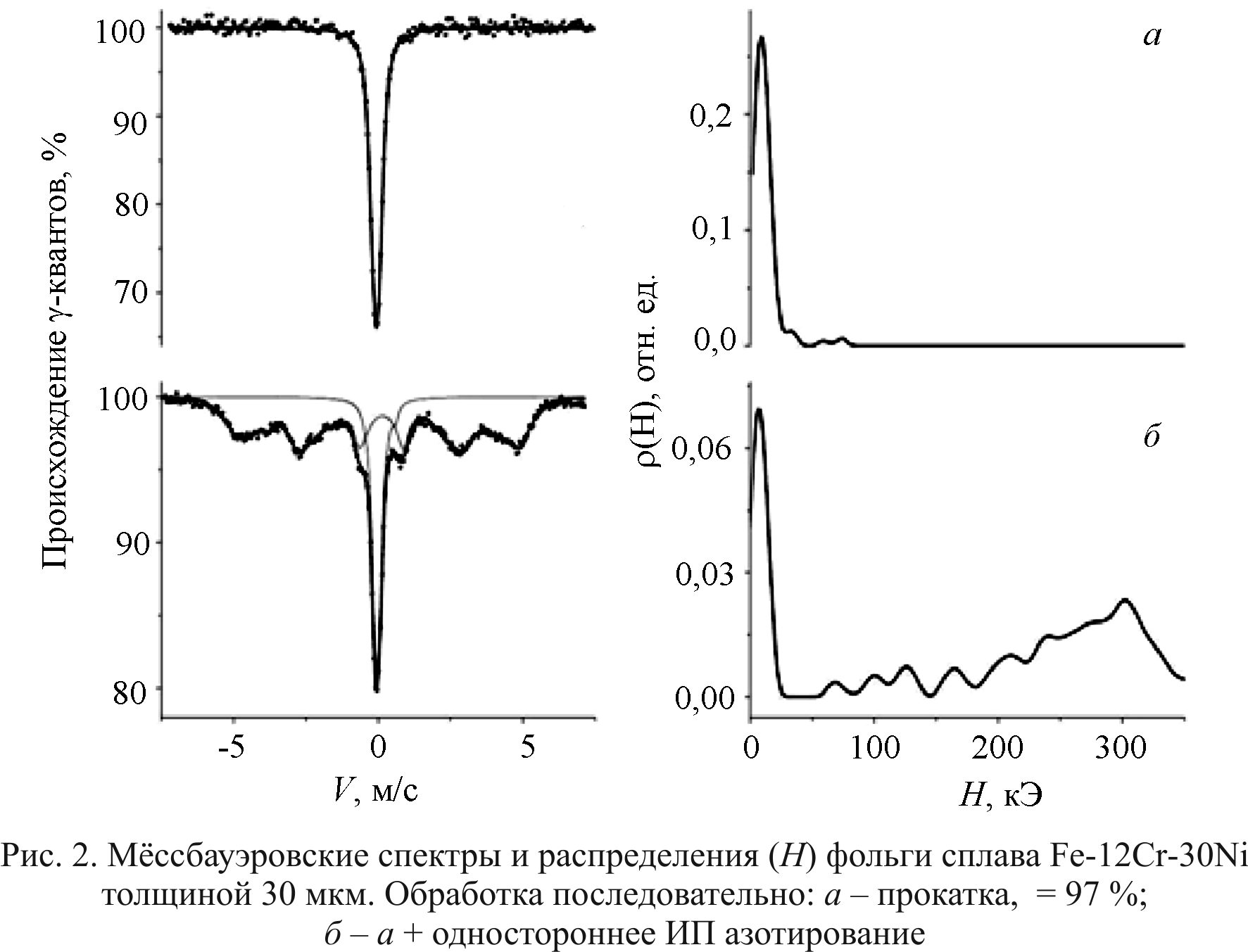

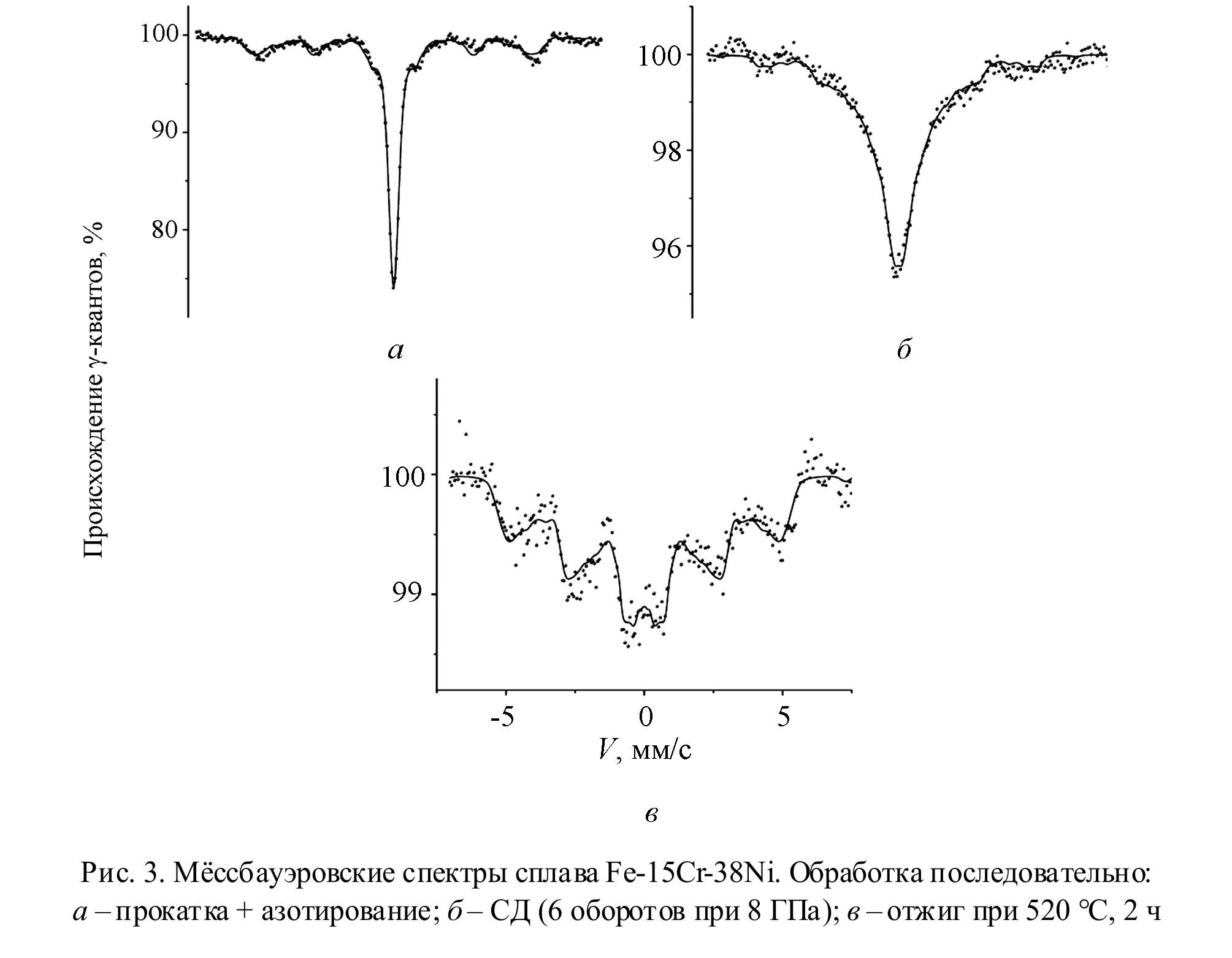

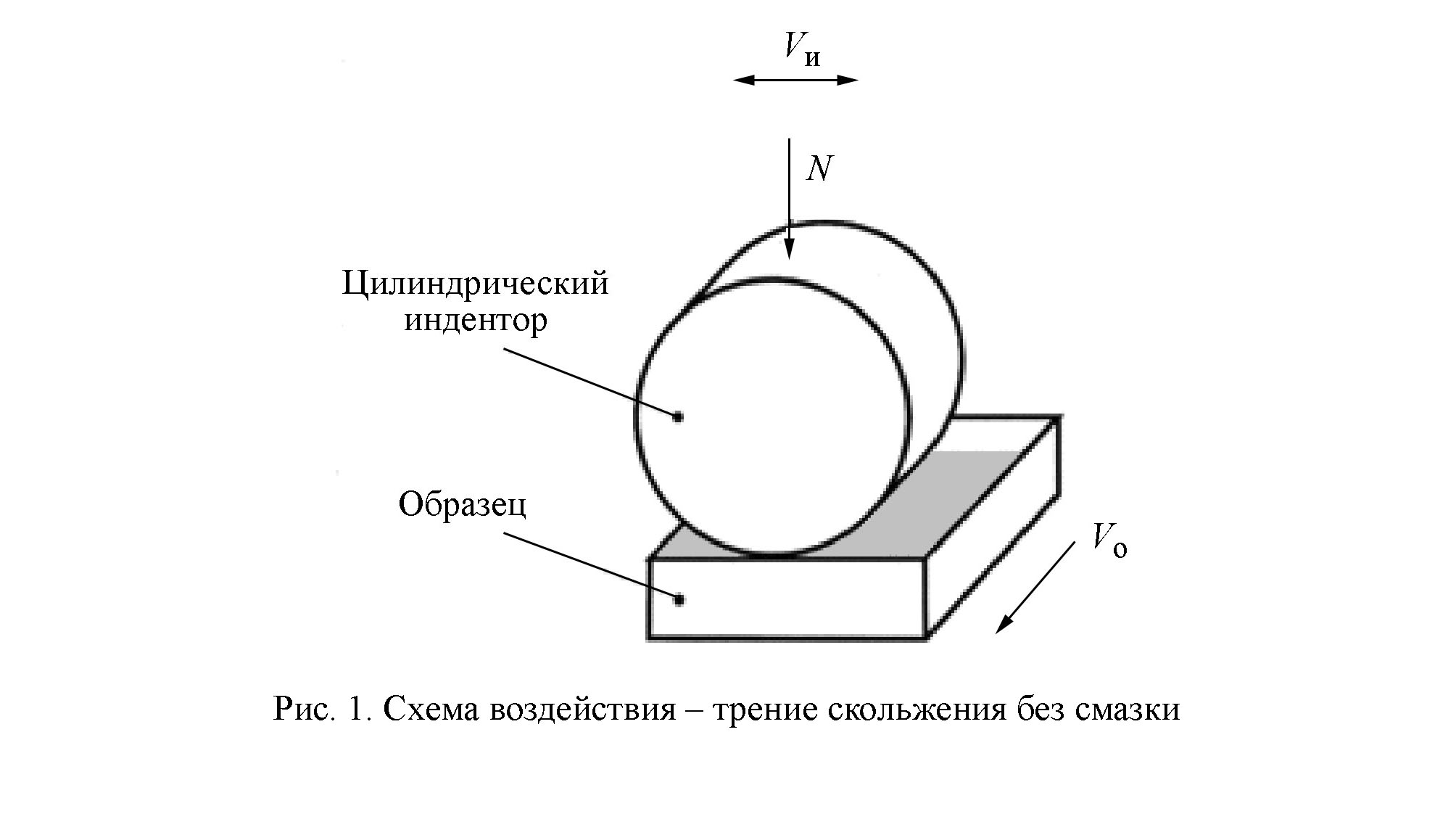

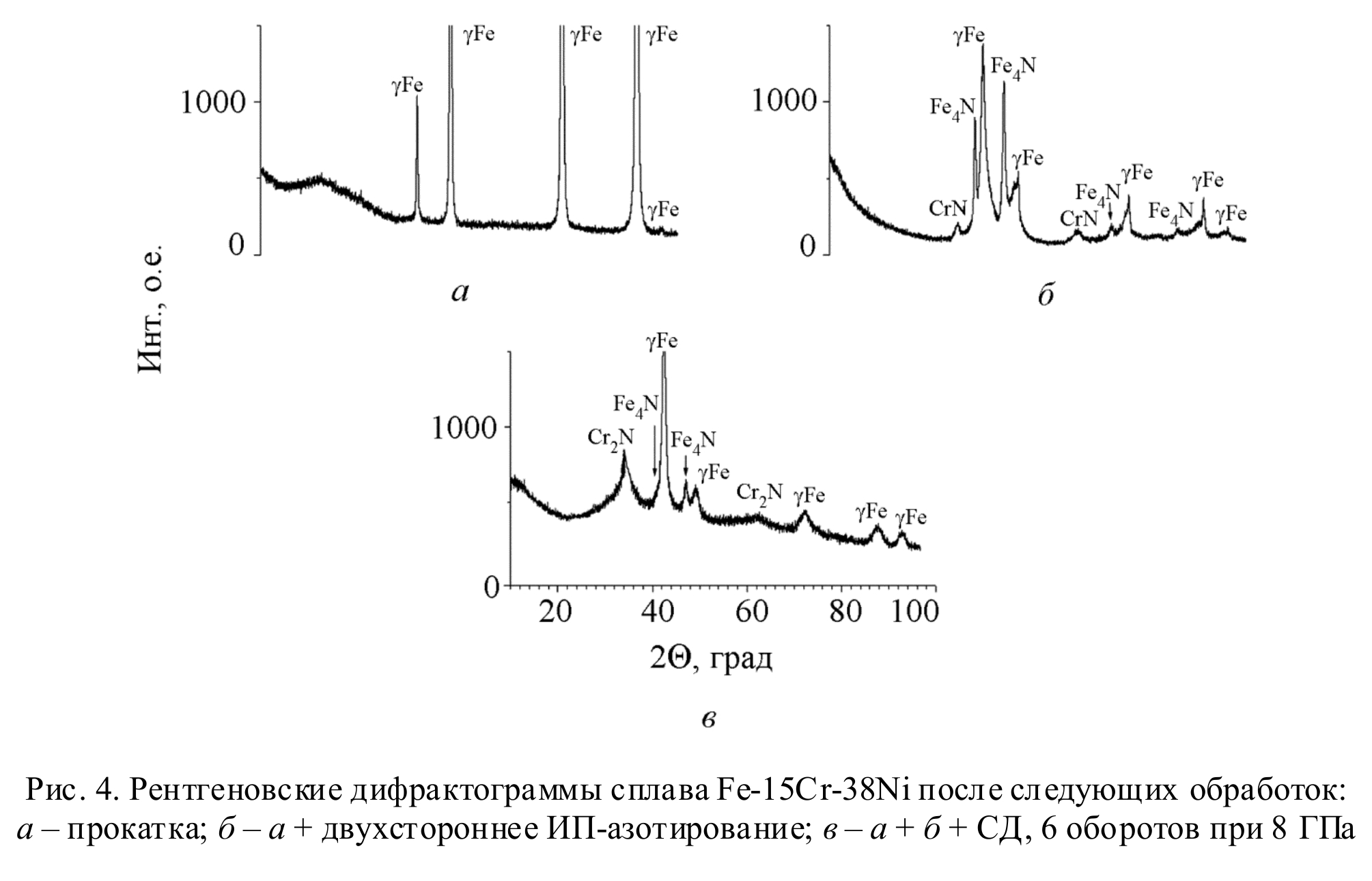

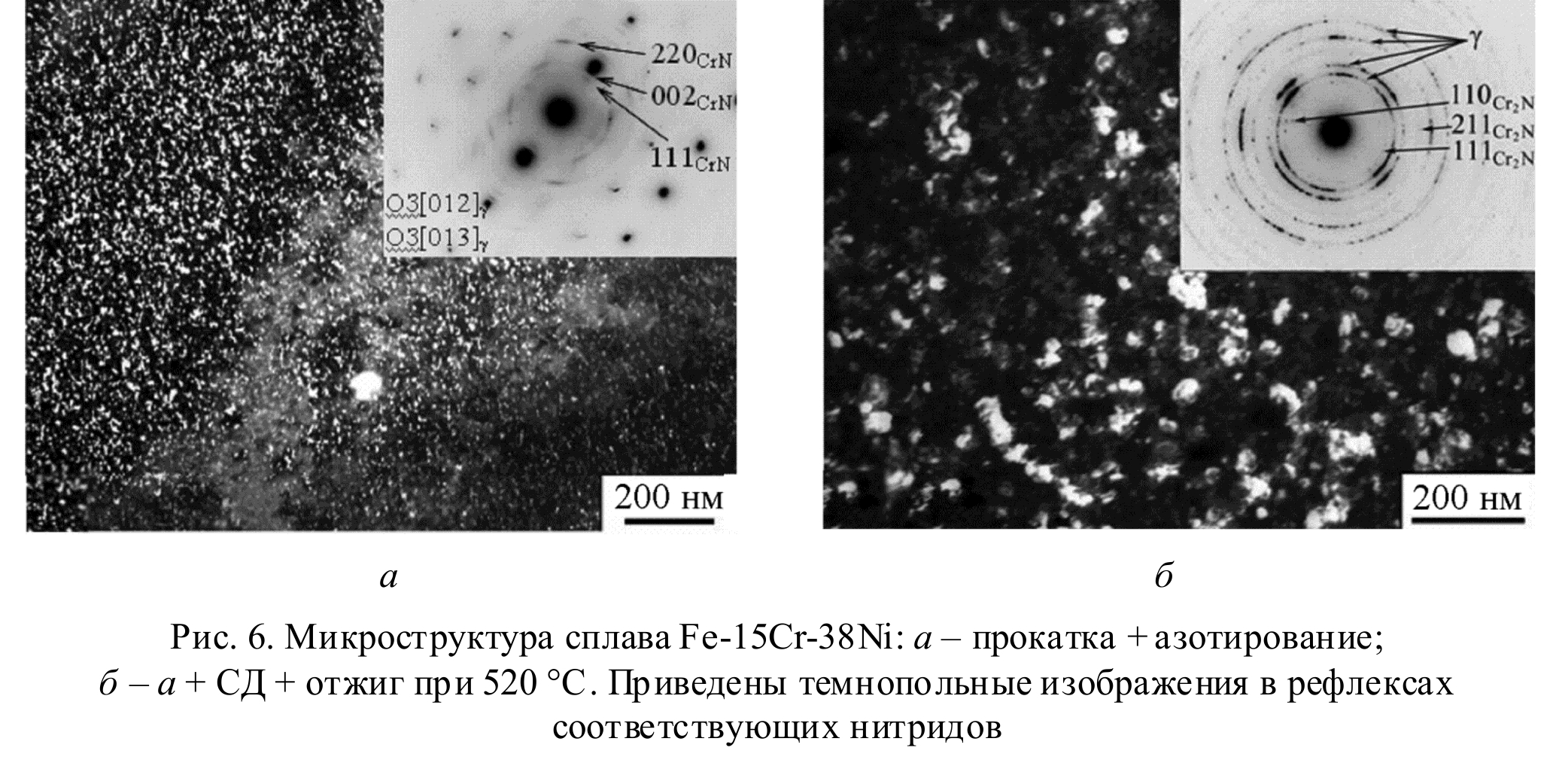

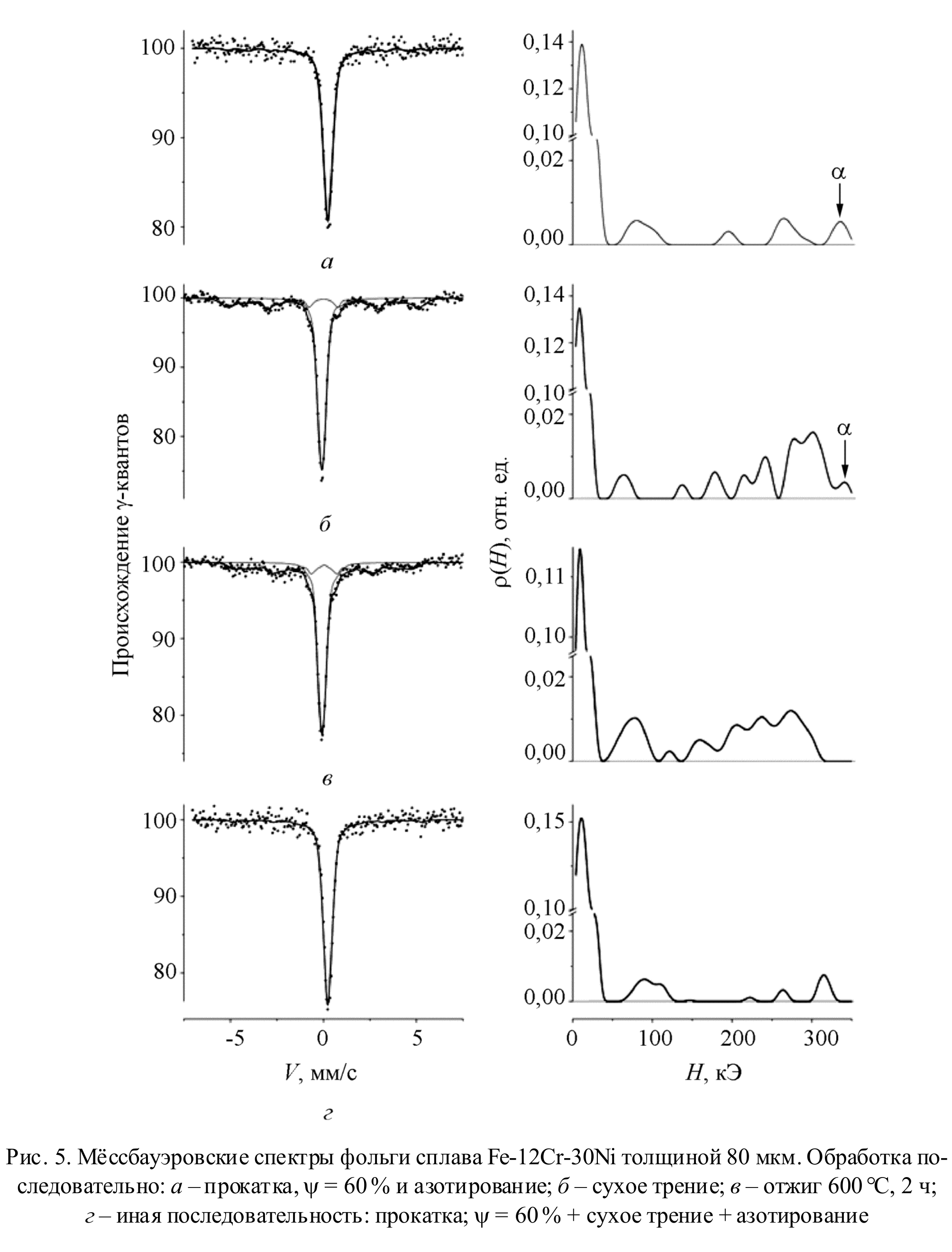

V. A. Shabashov, L. G. Korshunov, A. V. Litvinov, N. V. Kataeva, A. E. Zamatovsky

INCREASING THE DEPTH OF THE NITRIDED LAYER IN THE SURFACE OF AUSTENITIC ALLOYS USING FRICTION TREATMENT

DOI: 10.17804/2410-9908.2016.6.017-027

In the Fe-12Cr-30Ni and Fe-15Cr-38Ni ion-plasma nitrided austenitic alloys the depth of the surface, gradient in concentration and phase composition, has been increased from 5 µm to 20 µm using dry sliding friction and high-pressure torsion in Bridgman anvils. The treatment is based on deformation-induced chromium nitride dissolution-precipitation cyclic phase transitions. As a result of 1 h nitriding at 500 ºC, a nitrogen solution in the Fe-Ni-Cr-N matrix and disperse nitrides of chromium CrN and iron Fe4N are formed in the alloy surface layers. Subsequent dry sliding friction or high-pressure torsion leads to nanostructuring, deformation-induced dissolution of chromium and iron nitrides, as well as to the mechanical alloying of the surface and the inner non-nitrided alloy layers. Besides, in the deformed austenitic matrix secondary chromium nitrides are formed. With additional 2 h annealing at 600 ºC, the additional exit of nitrogen from the austenitic Fe-Ni-Cr-N solid solution occurs, with the preferential formation of Cr2N nitride and the increase of the volume (depth) of the alloy matrix changed in terms of its structure and composition.

The reverse sequence, that is, preliminary friction and subsequent nitriding of the surface, does not noticeably increase the depth of the nitrided layer. It is explained by the accelerated migration of non-equilibrium grain boundaries in the surface nanostructured by friction, which reduces the time required for complete recrystallization to much less than the time of 1 h nitriding at 500 ºC. The result of fast recrystallization is the slight effect of fast diffusion in the surface nanostructured by friction.

Keywords: nitriding, deformation, Fe-Cr-Ni alloys, chromium nitrides

References:

  1. Shabashov V.A., Borisov S.V., Litvinov A.V., Kataeva N.V., Afanas’ev S.V., Titova S.G. Producing a gradient-composition nanocrystalline structure on nitrided surfaces of invar-type Fe-Ni alloys using megaplastic deformation. The Physics of Metals and Metallography, 2014, vol. 115, no. 9, pp. 871–883 DOI: 10.1134/S0031918X14090117.
  2. Shabashov V.A., Korshunov L.G., Sagaradze V.V., Kataeva N.V., Zamatovsky A.E., Litvinov A.V., Lyashkov K.A. Mossbauer analysis of deformation dissolution of the products of cellular decomposition in high-nitrogen chromium manganese austenite steel. Philosophical Magazine, 2014, vol. 94, no. 7, pp. 668–682. DOI: 10.1080/14786435.2013.859758.
  3. Shabashov V.A., Borisov S.V., Litvinov A.V., Zamatovsky A.E., Lyashkov K.A., Sagaradze V.V., Vildanova N.F. Mechanomaking of nanostructure in nitrided Fe-Cr alloys by cyclic "dissolution-precipitation" deformation-induced transformations. High Pressure Research, 2013, vol. 33, no. 4, pp. 795–812. DOI: 10.1080/08957959.2013.844230.
  4. Korshunov L.G., Shabashov V.A., Chernenko N.L., Pilyugin V.P. Effect of contact stresses on the phase composition, strength, and tribological properties of nanocrystalline structures formed in steels and alloys under sliding friction. Metal Science and Heat Treatment, 2008, vol. 50, no. 11–12, pp. 583–592. DOI: 10.1007/s11041-009-9103-2.
  5. Shabashov V.A., Borisov S.V., litvinov A.V., Zamatovsky A.E., Vil’danova N.F., Voronin V.I., Shepatkovsky O.P.  Nanostructure formation and phase transformations in nitrided stainless steel Kh18N8 during severe cold deformation. The Physics of Metals and Metallography, 2009, vol. 107, no. 6, pp. 601–612. DOI: 10.1134/S0031918X09060106.
  6. Teplov V.A., Pilyugin V.P., Kuznetsov R.I., Tupitsa D.I., Shabashov V.A., Gundyrev V.M. BCC®FCC phase translation induced by deformation under pressure in a Fe-Ni alloy. Fizika Metallov i Metallovedenie, 1987, vol. 64, no. 1, pp. 93–100. (In Russian).
  7. Rusakov V.S. Mesbauerovskaya spektroskopiya lokalno-neodnorodnykh system [Mössbauer Spectroscopy of Locally Inhomogeneous Systems]. Almaty, OPNI IYaF NYaTs RK Publ., 2000, 431 p. (In Russian).
  8. Bozort R.M. Ferromagnetizm. Gl. 5. Splavy zhelezo-nikel [Ferromagnetism. Ch. 5. Iron-Nickel alloys. Toronto, D. van Nostrand Company Inc., 1951]. М., Inostrannaya literature Publ., 1975, p. 123. (In Russian).
  9. Men’shikov A.Z., Teplykh A.E. Magnetic state diagram of γ-FeNiCr alloys. Fizika Metallov i Metallovedenie, 1977, vol. 44, no. 6, pp. 1215–1221. (In Russian).
  10. Bansal C., Chandra J. Mössbauer studies in disordered (NiFe)1−xCrx alloys. Solid State Communications, 1976, vol. 19, iss. 2, pp. 107–109. DOI: 10.1016/0038-1098(76)90445-2.
  11. Rochegude P., Foct J. Influence of interstitial nitrogen on the thermal expansion of Fe64Ni36NXn alloys. Scripta Metallurgica et Materialia, 1992, vol. 27, iss. 3, pp. 325–328. DOI: 10.1016/0956-716X(92)90520-O.
  12. Ali-Zade I.I., Aliyev S.S., Karayeva Sh.N., Shamilov T.G., Shukyurov T.A. Effect of nitriding on the magnetic structure and properties of invar iron-nickel alloys. In: Trudy mezhdunarodnoy konferentsii “Fizika 2005” [“Physics 2005”: International Conference Proceedings, Azerbaijan, Baku, 7-9 June, 2005]. Baku, 2005, pp. 394–395. (In Russian).
  13. Shabashov V.A., Sagaradze V.V., Morozov S.V., Volkov G.A. A Mossbauer study of the kinetics of deformation-induced dissolution of intermetallics in Fe-Ni-Ti austenite. Metallofizika, 1990, vol. 12, no. 4, pp. 107–114. (In Russian).
  14. Kolobov Yu.R., Valiev R.Z., Grabovetskaya G.P., Zhilyaev A.P., Dudarev E.F., Ivanov K.V., Kashin O.A., Naidenkin E.V. Zernogranichnaya diffuziya i svoistva nanostrukturnykh materialov [Grain Boundary Diffusion and Properties of Nanostructured Materials]. Novosibirsk, Nauka Publ., 2001, 232 p. (In Russian).
  15. Smolyakova M.Yu., Vershinin D.S., Kolobov Yu.R., Chernikov S.V., Stogney O.V., Tregubov I.M. The effect of nitriding at low temperatures on tribological and magnetic properties of austenitic stainless steel. Inorganic Materials: Applied Research, 2012, vol. 3, iss. 5, pp. 440–445. DOI: 10.1134/S2075113312050164.

В. А. Шабашов, Л. Г. Коршунов, А. В. Литвинов, Н. В. Катаева, А .Е. Заматовский

УВЕЛИЧЕНИЕ ГЛУБИНЫ АЗОТИРОВАННОГО СЛОЯ ПОВЕРХНОСТИ АУСТЕНИТНОГО СПЛАВА С ИСПОЛЬЗОВАНИЕМ ФРИКЦИОННОЙ ОБРАБОТКИ

В азотированных ионно-плазменным методом аустенитных сплавах Fe-12Cr-30Ni и Fe-15Cr-38Ni с использованием сухого трения скольжения и сдвига под давлением в наковальнях Бриджмэна осуществлено увеличение глубины (от 5 до 20 мкм) градиентной по концентрации и фазовому составу поверхности. В основу обработки положены циклические фазовые деформационно-индуцированные переходы «растворение-выделение» нитридов хрома. В результате азотирования при 500 ºС, 1 ч. в поверхностном слое сплавов формируется раствор азота в матрице Fe-Cr-Ni-N и дисперсные нитриды хрома CrN и железа Fe4N. Последующее сухое трение скольжения или сдвиг под давлением приводят к наноструктурированию, деформационному растворению нитридов железа и хрома, а также механическому сплавлению поверхностных и внутренних, неподверженных азотированию, слоев сплава. Кроме того, в деформированной матрице аустенита формируются вторичные нитриды хрома Cr2N. При дополнительном отжиге 600 ºС, 2 ч. происходит дополнительный выход азота из аустенитного Fe-Cr-Ni-N твердого раствора с преимущественным формированием нитрида Cr2N и увеличением объема (глубины) измененной по составу и структуре матрицы сплава. Обратная последовательность, а именно, предварительное фрикционное воздействия и последующее азотирование поверхности не дают заметного увеличения глубины азотированного слоя. Это объясняется ускоренной миграцией неравновесных границ зёрен в наноструктурированной трением поверхности, приводящей к завершению рекристаллизации за время, существенно меньшее времени азотирования 1 ч. при 500 ºС. Следствием быстрой рекристаллизации становится незначительным эффект быстрой диффузии в наноструктурированной трением поверхности.

Ключевые слова: азотирование, деформация, Fe-Cr-Ni сплавы, нитриды хрома

Библиография:

  1. Producing a gradient-composition nanocrystalline structure on nitrided surfaces of invar-type Fe-Ni alloys using megaplastic deformation / V. A. Shabashov, S. V. Borisov, A. V. Litvinov, N. V. Kataeva, S. V. Afanas’ev, S. G. Titova // The Physics of Metals and Metallography. – 2014. – Vol. 115, no. 9. – P. 871–883. – DOI: 10.1134/S0031918X14090117.
  2. Mossbauer analysis of deformation dissolution of the products of cellular decomposition in high-nitrogen chromium manganese austenite steel / V. A. Shabashov, L. G. Korshunov, V. V. Sagaradze, N. V. Kataeva, A. E. Zamatovsky, A. V. Litvinov, K. A. Lyashkov // Philosophical Magazine. – 2014. – Vol. 94, no. 7. – P. 668–682. – DOI: 10.1080/14786435.2013.859758.
  3. Mechanomaking of nanostructure in nitrided Fe-Cr alloys by cyclic "dissolution-precipitation" deformation-induced transformations / V. A. Shabashov, S. V. Borisov, A. V. Litvinov, A. E. Zamatovsky, K. A. Lyashkov, V. V. Sagaradze, N. F. Vildanova // High Pressure Research. – 2013. – Vol. 33, no. 4. – P. 795–812. – DOI: 10.1080/08957959.2013.844230.
  4. Effect of contact stresses on the phase composition, strength, and tribological properties of nanocrystalline structures formed in steels and alloys under sliding friction / L. G. Korshunov, V. A. Shabashov, N. L. Chernenko, V. P. Pilyugin // Metal Science and Heat Treatment . – 2008. – Vol. 50, no. 11–12. – P. 583–592. – DOI: 10.1007/s11041-009-9103-2.
  5. Nanostructure formation and phase transformations in nitrided stainless steel Kh18N8 during severe cold deformation / V. A. Shabashov, S. V. Borisov, A. V. litvinov, A. E. Zamatovsky, N. F. Vil’danova, V. I. Voronin, O. P. Shepatkovsky // The Physics of Metals and Metallography. – 2009. – Vol. 107, no. 6. – P. 601–612. – DOI: 10.1134/S0031918X09060106.
  6. Фазовый ОЦК-ГЦК переход, вызываемый деформацией под давлением сплава железо–никель / В. А. Теплов, В. П. Пилюгин, Р. И. Кузнецов, Д. И. Тупица, В. А. Шабашов, В. М. Гундырев // Физика металлов и металловедение. – 1987. – Т. 64. – № 1. – С. 93–100.
  7. Русаков В. С. Мёссбауэровская спектроскопия локально-неоднородных систем. – Алматы : Изд-во ОПНИ ИЯФ НЯЦ РК, 2000. – 431с. – ISBN 9965-9111-2-6.
  8. Бозорт Р. М. Ферромагнетизм / под ред. Е. Н. Кондорского, Б. Г. Лифшица. – М. : Иностранная литература, 1975. – С. 123. – (Сплавы железо-никель. Гл. 5).
  9. Men’shikov A. Z., Teplykh A. E. Magnetic state diagram of γ-FeNiCr alloys // Fizika Metallov i Metallovedenie. – 1977. – Vol. 44, no. 6. – P. 1215–1221.
  10. Bansal C., Chandra J. Mössbauer studies in disordered (NiFe)1−xCrx alloys // Solid State Communications. – 1976. – Vol. 19, iss. 2. – P. 107–109. – DOI: 10.1016/0038-1098(76)90445-2.
  11. Rochegude P., Foct J. Influence of interstitial nitrogen on the thermal expansion of Fe64Ni36NXn alloys // Scripta Metallurgica et Materialia. – 1992. – Vol. 27, iss. 3. – P. 325–328. – DOI: 10.1016/0956-716X(92)90520-O.
  12. Влияние азотирования на магнитную структуру и свойства инварных железо-никелевых сплавов / И. И. Али-Заде, С. С. Алиев, Ш. Н. Караева, Т. Г. Шамилов, Т. А. Шукюров // Международная конференция «Fizika-2005», Азербайджан, Баку, 7-9 июня 2005 г. : труды конференции. – 2005. – С. 394–395.
  13. A Mossbauer study of the kinetics of deformation-induced dissolution of intermetallics in Fe-Ni-Ti austenite / V. A. Shabashov, V. V. Sagaradze, S. V. Morozov, G. A. Volkov // Metallofizika. – 1990. – Vol. 12, no. 4. – P. 107–114.
  14. Зернограничная диффузия и свойства наноструктурных материалов / Ю. Р. Колобов, Р. З. Валиев, Г. П. Грабовецкая, А. П. Жиляев, Е. Ф. Дударев, К. В. Иванов, М. Б. Иванов, О. А. Кашин, Е. В. Найденкин. – Новосибирск : Наука, 2001. – 232 с.
  15. The effect of nitriding at low temperatures on tribological and magnetic properties of austenitic stainless steel / M. Yu. Smolyakova, D. S. Vershinin, Yu. R. Kolobov, S. V. Chernikov, O. V. Stogney, I. M. Tregubov // Inorganic Materials: Applied Research. – 2012. – Vol. 3, iss. 5. – P. 440–445. – DOI: 10.1134/S2075113312050164.

PDF

Библиографическая ссылка на статью

Increasing the Depth of the Nitrided Layer in the Surface of Austenitic Alloys Using Friction Treatment / V. A. Shabashov, L. G. Korshunov, A. V. Litvinov, N. V. Kataeva, A. E. Zamatovsky // Diagnostics, Resource and Mechanics of materials and structures. - 2016. - Iss. 6. - P. 17-27. -
DOI: 10.17804/2410-9908.2016.6.017-027. -
URL: http://dream-journal.org/issues/content/article_108.html
(accessed: 30.12.2024).



импакт-фактор
РИНЦ 0.42

категория К2
в перечне ВАК

МРДМК 2024
ЦКП Пластометрия
НЭБ РИНЦ
Google Scholar


РНБ
Лань



Учредитель:  Федеральное государственное бюджетное учреждение науки Институт машиноведения имени Э.С. Горкунова Уральского отделения Российской академии наук
Главный редактор:  С.В.Смирнов
При цитировании ссылка на Электронный научно-технический журнал "Diagnostics, Resource and Mechanics of materials and structures" обязательна. Воспроизведение материалов в электронных или иных изданиях без письменного разрешения редакции запрещено. Опубликованные в журнале материалы могут использоваться только в некоммерческих целях.
Контакты

Главная E-mail 0+


ISSN 2410-9908 Регистрация СМИ в Роскомнадзоре Эл № ФС77-57355 от 24 марта 2014 г. © ИМАШ УрО РАН 2014-2024, www.imach.uran.ru
