Электронный научный журнал

Diagnostics, Resource and Mechanics
         of materials and structures
ВыпускиО журналеАвторуРецензентуКонтактыНовостиРегистрация

Все выпуски

Все выпуски

2024 Выпуск 6
(в работе)

2024 Выпуск 5

2024 Выпуск 4

2024 Выпуск 3

2024 Выпуск 2

2024 Выпуск 1

2023 Выпуск 6

2023 Выпуск 5

2023 Выпуск 4

2023 Выпуск 3

2023 Выпуск 2

2023 Выпуск 1

2022 Выпуск 6

2022 Выпуск 5

2022 Выпуск 4

2022 Выпуск 3

2022 Выпуск 2

2022 Выпуск 1

2021 Выпуск 6

2021 Выпуск 5

2021 Выпуск 4

2021 Выпуск 3

2021 Выпуск 2

2021 Выпуск 1

2020 Выпуск 6

2020 Выпуск 5

2020 Выпуск 4

2020 Выпуск 3

2020 Выпуск 2

2020 Выпуск 1

2019 Выпуск 6

2019 Выпуск 5

2019 Выпуск 4

2019 Выпуск 3

2019 Выпуск 2

2019 Выпуск 1

2018 Выпуск 6

2018 Выпуск 5

2018 Выпуск 4

2018 Выпуск 3

2018 Выпуск 2

2018 Выпуск 1

2017 Выпуск 6

2017 Выпуск 5

2017 Выпуск 4

2017 Выпуск 3

2017 Выпуск 2

2017 Выпуск 1

2016 Выпуск 6

2016 Выпуск 5

2016 Выпуск 4

2016 Выпуск 3

2016 Выпуск 2

2016 Выпуск 1

2015 Выпуск 6

2015 Выпуск 5

2015 Выпуск 4

2015 Выпуск 3

2015 Выпуск 2

2015 Выпуск 1











S. V. Smirnov , L. M. Zamaraev

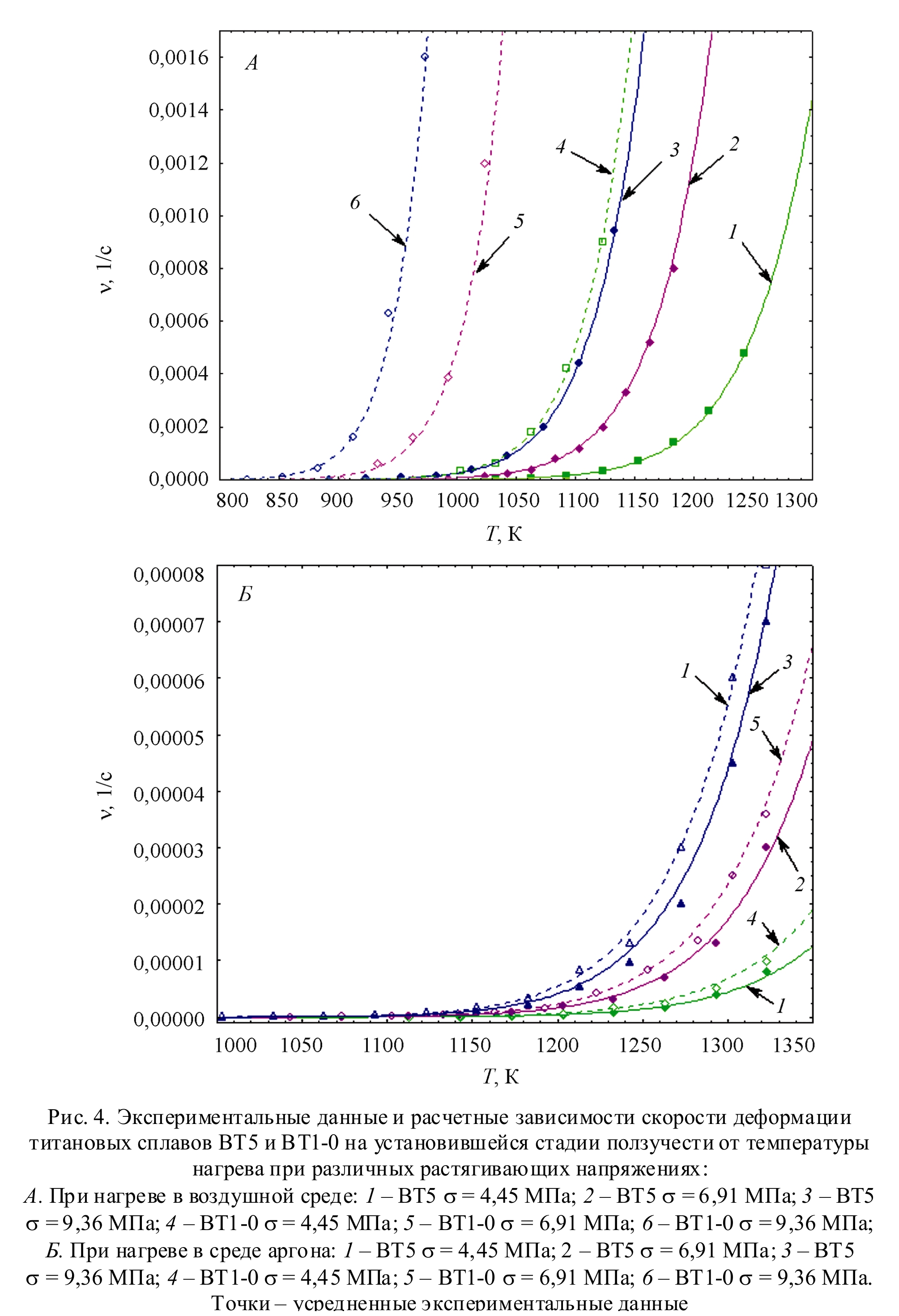

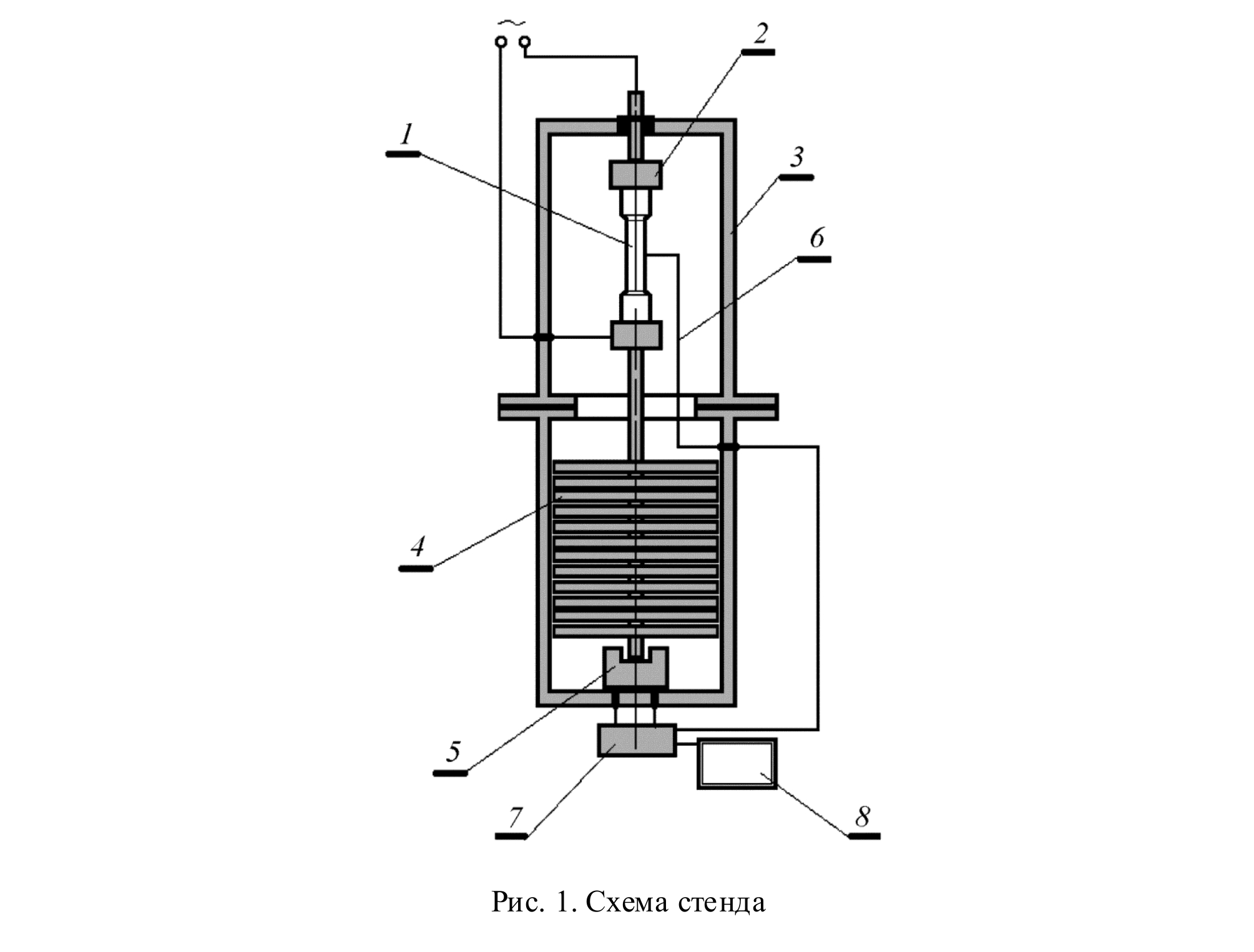

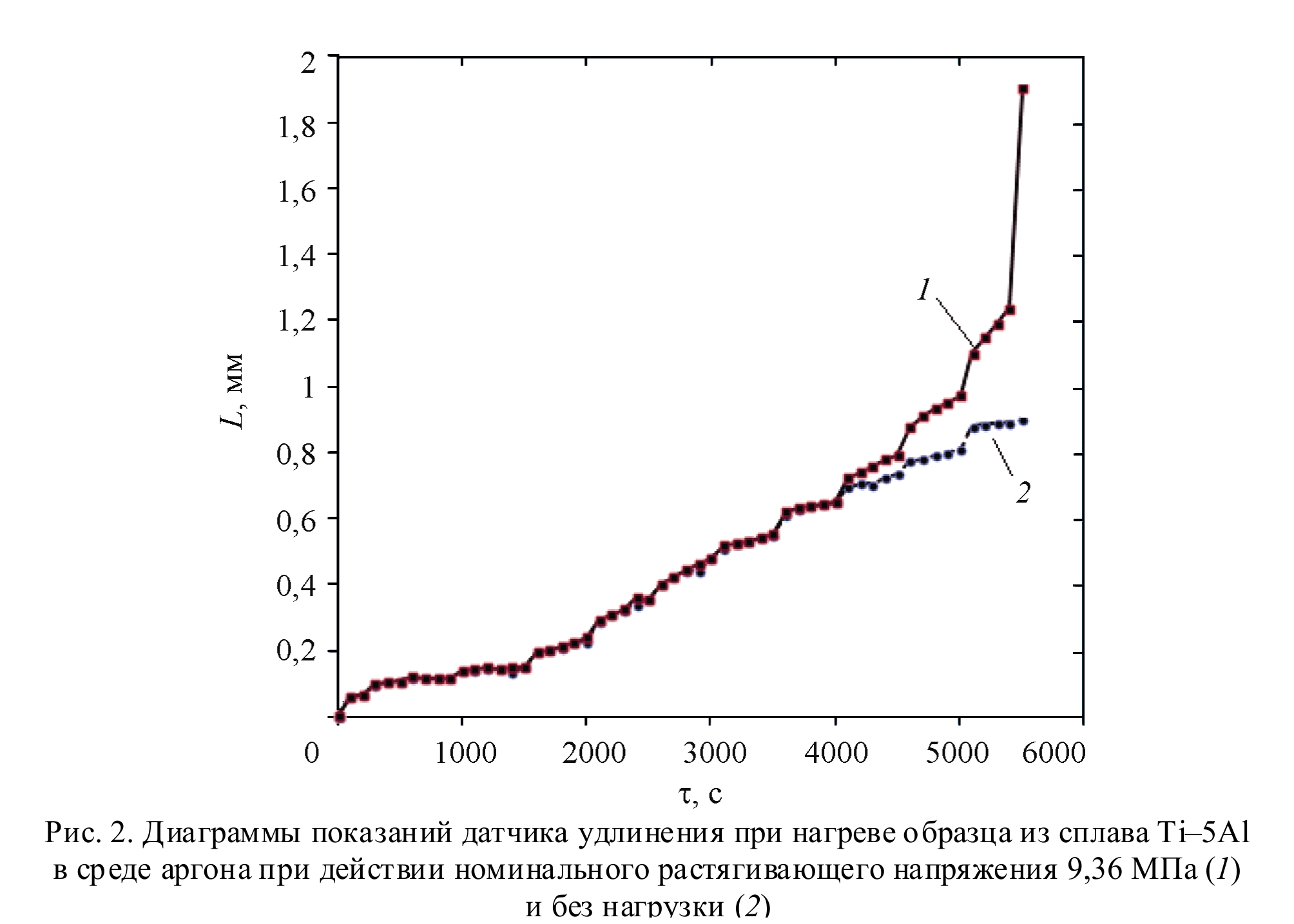

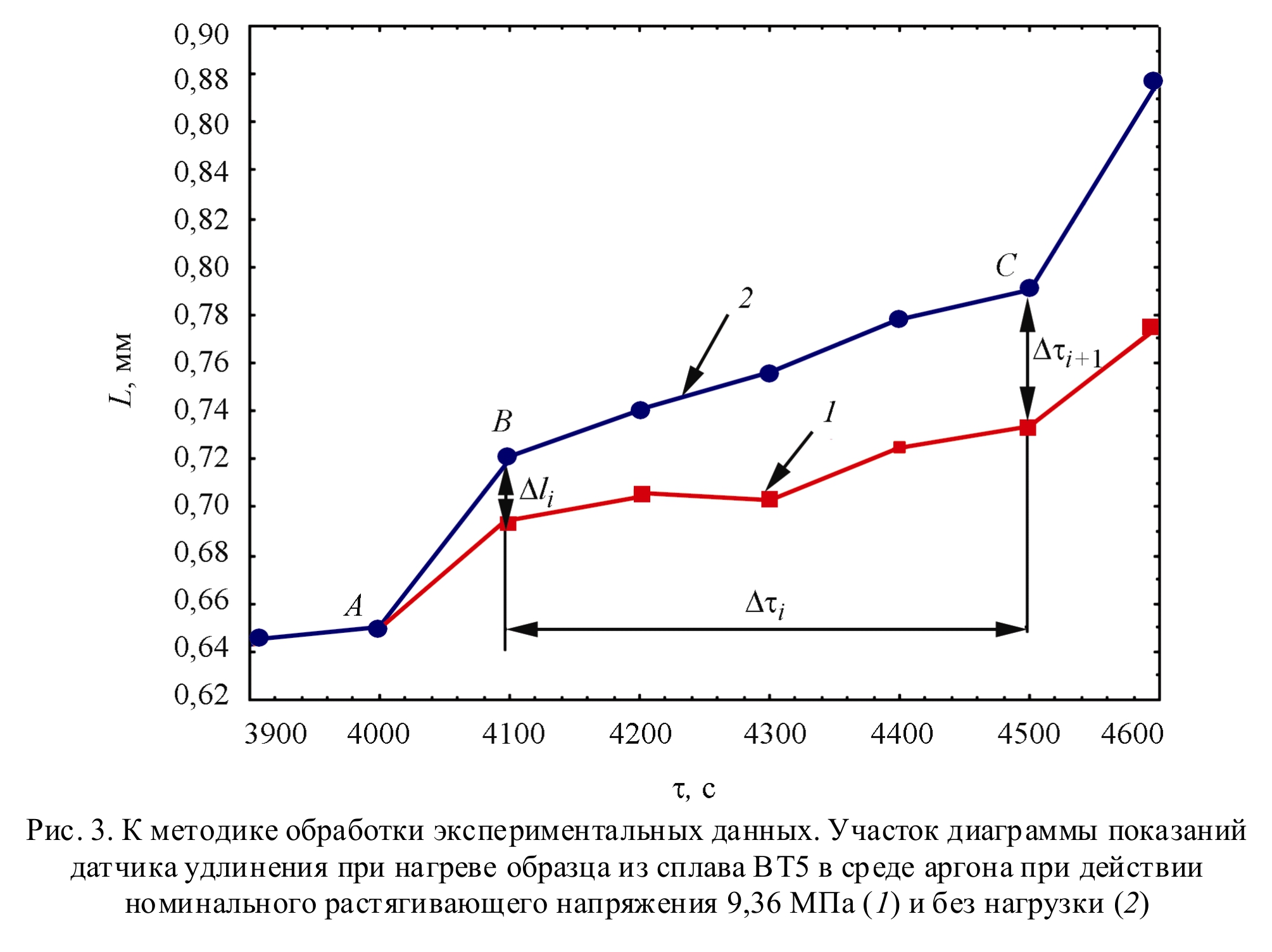

ENERGY OF ACTIVATION OF THE VT5 AND VT1-0 TITANIUM ALLOYS UNDER SHORT-TERM CREEP IN AIR AND ARGON

DOI: 10.17804/2410-9908.2016.6.100-110

Test results for the short-term creep of commercially pure VT1-0 titanium and the VT5 alloy at temperatures ranging from 673 K to 1323 K and rated tensile stresses ranging between 4.45 and 9.36 MPa in air and argon are presented. The experimental results have shown a considerable decrease in the speed of creep under loading in the argon environment in comparison with that in air. The values of the activation energy determined in tests with a stepwise change of temperature by Dorn’s method have close values for the materials studied in air and argon, 250 to 300 kJ/mol, and this testifies to the identical mechanism of creep.

Keywords: titanium alloys, environmental effect on creep, creep activation energy

References:

  1. Kumar J., Raman S.G.S., Kumar V. Creep–Fatigue Interactions in Ti-6Al-4V Alloy at Ambient Temperature. Transactions of the Indian Institute of Metals, 2016, vol. 69, no. 2, pp. 349–352. DOI: 10.1007/s12666-015-0766-7.
  2. Grabovetskaya G.P., Zabudchenko O.V., Stepanova E.N. Effect of hydrogen on the low-temperature creep of a submicrocrystalline Ti-6Al-4V alloy. Russian Metallurgy (Metally), 2010, vol. 2010, no. 3, pp. 229–234. DOI: 10.1134/S0036029510030134.
  3. Yu H., Dong C., Jiao Z., Kong F., Chen Y., Su Y. High temperature creep and fatigue behavior and life prediction method of a TiAl alloy. Acta Metallurgica Sinica, 2013, vol. 49, no. 11, pp. 1311–1317. DOI: 10.3724/SP.J.1037.2013.00434.
  4. Rosen A., Rottem A. The effect of high temperature exposure on the creep resistance of Ti6Al4V alloy. Mater. Sci. Eng. A, 1976, vol. 22, iss. C, pp. 23–29. DOI: 10.1016/0025-5416(76)90132-4.
  5. Aksenov Yu.A., Bashkin I.O., Kolmogorov V.L., Ponyatovskiy Ye.G., Taluts G.G., Kataya V.K., Levin I.V., Potapenko Yu.I., Trubin A.N. Influence of hydrogen on the plasticity and elastic stiffness of technical titanium VT1-0 at temperatures up to 750°C. Physics of Metals and Metallography, 1989, vol. 67, no. 5, pp. 157–163.
  6. Reis D.A.P., De Moura Neto C., Neto F.P., Barboza M.J.R., Da Silva C.R.M. The oxidation effect in the titanium alloy at high temperature. SAE Technical Papers, 2007.
  7. Kolychev B.A. Vodorodnaya khrupkost metallov [Hydrogen Brittleness of Metals]. M., Metallurgiya Publ., 1985, 286 p. (In Russian).
  8. Mekhanicheskie svoistva legkikh splavov pri temperaturakh i skorostyakh obrabotki davleniem: spravochnik [Mechanical Properties of Light Alloys at Temperatures and Rates of Forming: reference book, P.G. Miklyaev, ed.]. M., Metallurgiya Publ., 1994, 280 p. (In Russian).
  9. Alabort E., Kontis P., Barba D., Dragnevski K., Reed R.C. On the mechanisms of superplasticity in Ti-6Al-4V. Acta Materialia, 2016, vol. 105, no. 1, pp. 449–463. DOI: 10.1016/j.actamat.2015.12.003.
  10. Kolachev B.A. Hydrogen in metals and alloys. Metal Science and Heat Treatment, 1999, vol. 41, nos. 3–4, pp. 93–100. DOI: 10.1007/BF02467692.
  11. Reis D.A.P., Silva C.R.M., Nono M.C.A., Barboza M.J.R., Neto F., Perez E.A.C. Effect of environment on the creep behavior of the Ti-6Al-4V alloy. Materials Science and Engineering A-Structural Materials Properties Microstructure and Processing, 2005, vol. 399, nos. 1–2, pp. 276–280. DOI: 10.1016/j.msea.2005.03.073.
  12. Lokoshchenko A.M., Il'In A.A., Mamonov A.M., Nazarov V.V. Analysis of the creep and long-term strength of VT6 titanium alloy with preliminarily injected hydrogen. Materials Science, 2008, vol. 44, no. 5, pp. 700–707. DOI: 10.1007/s11003-009-9128-0.
  13. Paton N.E., Williams J.C. Hydrogen in Metals, eds. I.M. Bernstein and A.W. Thompson, Metals Park, OH, ASM, 1974, pp. 409–431.
  14. Wasz M.L., Brotzen F.R., McLellan R.B., Griffin A.J.Jr. Effect of oxygen and hydrogen on mechanical properties of commercial purity titanium. Int. Mater. Rev., 1996, vol. 41, no. 1, pp. 1–12.
  15. Beevers C.J., Warren M.R., Edmonds D.V. Fracture of titanium-hydrogen alloys. Journal of the Less-Common Metals, 1968, vol. 14, no. 4, pp. 387–396. DOI: 10.1016/0022-5088(68)90162-8.
  16. Makarov A.V., Gorkunov E.S, Kogan L.Kh. Application of the eddy-current method for estimating the wear resistance of hydrogen-alloyed beta-titanium alloy BT35. Russian Journal of Nondestructive Testing, 2007, vol. 43, no. 1, pp. 21–26. DOI: 10.1134/S1061830907010032.
  17. Suzuki H., Fukushima H., Takai K. Role of Hydrides and Solute Hydrogen in Embrittlement of Pure Titanium. Journal of the Japan Institute of Metals and Materials, 2015, vol. 79, no. 3, pp. 82–88. DOI: 10.2320/jinstmet.JC201402.
  18. Smirnov S.V., Zamaraev L.M., Matafonov P.P. Short-term creep of a VT1-0 titanium alloy during heating in a hydrogen atmosphere. Russian Metallurgy (Metally), 2010, vol. 2010, no. 1, pp. 67–70. DOI: 10.1134/S0036029510010131.
  19. Reis D.A.P., Neto C.M., Nono M.D.C.A., Barboza M.J.R., Da Silva C.R.M., Neto F.P. Development of a system to creep tests in controlled atmosphere. In: Proceedings of the 65th ABM International Congress, 18th IFHTSE Congress and 1st TMS/ABM International Materials Congress, Rio de Janeiro, Brazil, 26–30 July 2010, vol. 5, pp. 4229–4235.
  20. Evans W.J., Jones J.P., Williams S. The interactions between fatigue, creep and environmental damage in Ti 6246 and Udimet 720Li. International Journal of Fatigue, 2005, vol. 27, iss. 10–12, pp. 1473–1484. DOI: 10.1016/j.ijfatigue.2005.06.029.
  21. Smirnov S.V., Zamaraev L.M., Matafonov P.P. Short-term thermal cyclic creep and fracture of a VT1-0 titanium alloy in a hydrogen atmosphere. Russian Metallurgy (Metally), 2012, vol. 2012, no. 3, pp. 255–257. DOI: 10.1134/S0036029512030123.
  22. Sherby O.D., Lytton J.L, Dorn J.E. Activation energies for creep of high-purity aluminum. Acta Metallurgica, 1957, vol. 5, no. 4, pp. 219–227. DOI: 10.1016/0001-6160(57)90169-4.
  23. Rozenberg V.M. Osnovy zharoprochnosti metallicheskikh splavov [Basics of High-Temperature Strength of Metal Alloys]. M., Metallurgiya Publ., 1973, 325 p. (In Russian).
  24. Frost H.J., Ashby M.F. Deformation-Mechanism Maps, Pergamon Press, Oxford, 1982.
  25. McLean D. Mechanical Properties of Metals, John Wiley & Sons Inc., New York and London, 1962, 403 p.
  26. Doner M., Conrad H. Deformation Mechanisms in Commercial Ti-50A (0.5 at. pct Oeq) at Intermediate and High Temperatures (0.3–0.6 Tm). Metallurgical Transactions, 1973, vol. 4, iss. 12, pp. 2809–2817. DOI: 10.1007/BF02644581.
  27. Goswam T. Damage Development under Creep-Fatigue in a Titanium and a Superalloy. High Temperature Materials and Processes, 1995, vol. 14, no. 2, pp. 47–56. DOI: 10.1515/HTMP.1995.14.2.47.
  28. Sanchez J.N., De Fontaine D., Anomalous diffusion in omega forming systems. Acta Metallurgia, 1978, vol. 26, no. 7, pp. 1083–1095.

С. В. Смирнов, Л. М. Замараев

ЭНЕРГИЯ АКТИВАЦИИ ТИТАНОВЫХ СПЛАВОВ ВТ1-0 И ВТ5 ПРИ КРАТКОВРЕМЕННОЙ ПОЛЗУЧЕСТИ В ВОЗДУХЕ И АРГОНЕ.

Представлены результаты испытаний кратковременной ползучести технически чистого титана ВТ1-0 и сплава ВТ5 диапазоне температур от 673 до 1323 К при номинальных растягивающих напряжениях от 4.45 до 9.36 МПа в воздухе и аргоне. Результаты экспериментов показали значительное снижение скорости ползучести при нагружении в среде аргона по сравнению с испытаниями на воздухе. Значения энергии активации, определенной в испытаниях со ступенчатым изменением температуры по методу Дорна, для исследованных материалов в воздухе и аргоне имеют близкие значения 250 – 300 kJ/mol, что свидетельствует об одинаковом механизме ползучести.

Ключевые слова: титановые сплавы, влияние окружающей среды на ползучесть, энергия активации ползучести

Библиография:

  1. Kumar J., Raman S. G. S., Kumar V. Creep–Fatigue Interactions in Ti-6Al-4V Alloy at Ambient Temperature // Transactions of the Indian Institute of Metals. – 2016. – Vol. 69, no. 2. – P. 349–352. – DOI: 10.1007/s12666-015-0766-7.
  2. Grabovetskaya G. P., Zabudchenko O. V., Stepanova E. N. Effect of hydrogen on the low-temperature creep of a submicrocrystalline Ti-6Al-4V alloy // Russian Metallurgy (Metally). – 2010. – Vol. 2010, no. 3. – P. 229–234. – DOI: 10.1134/S0036029510030134.
  3. High temperature creep and fatigue behavior and life prediction method of a TiAl alloy / H. Yu, C. Dong, Z. Jiao, F. Kong, Y. Chen, Y. Su // Acta Metallurgica Sinica. – 2013. – Vol. 49, no. 11. – P. 1311–1317. – DOI: 10.3724/SP.J.1037.2013.00434.
  4. Rosen A., Rottem A. The effect of high temperature exposure on the creep resistance of Ti6Al4V alloy // Mater. Sci. Eng. A. – 1976. – Vol. 22, no. C. – P. 23–294. – DOI: 10.1016/0025-5416(76)90132-4.
  5. Influence of hydrogen on the plasticity and elastic stiffness of technical titanium VT1-0 at temperatures up to 750°C / Yu. A. Aksenov, I. O. Bashkin, V. L. Kolmogorov, Ye. G. Ponyatovskiy, G. G. Taluts, V. K. Kataya, I. V. Levin, Yu. I. Potapenko, A. N. Trubin // Physics of Metals and Metallography. – 1989. – Vol. 67, no. 5. – P. 157–163.
  6. The oxidation effect in the titanium alloy at high temperature / D. A. P. Reis, C. de Moura Neto, F. P. Neto., M. J. R. Barboza, C. R. M. da Silva // SAE Technical Papers. – 2007.
  7. Колычев Б. А. Водородная хрупкость металлов. – М. : Металлургия, 1985. – 286 с.
  8. Механические свойства легких сплавов при температурах и скоростях обработки давлением : cправочник / под. ред. П. Г. Микляева. – М. : Металлургия, 1994. – 280 c.
  9. On the mechanisms of superplasticity in Ti-6Al-4V / E. Alabort, P. Kontis, D. Barba, K. Dragnevski, R. C. Reed // Acta Materialia. – 2016. – Vol. 105, no. 1. – P. 449–463.
  10. Kolachev B. A. Hydrogen in metals and alloys // Metal Science and Heat Treatment. –1999. – Vol. 41, nos. 3–4. – P. 93–100. – DOI: 10.1007/BF02467692.
  11. Effect of environment on the creep behavior of the Ti-6Al-4V alloy / D. A. P. Reis, C. R. M. Silva, M. C. A. Nono, M. J. R. Barboza, F. Neto, E. A. C. Perez // Materials Science and Engineering A-Structural Materials Properties Microstructure and Processing. – 2005. – Vol. 399, no. 1–2. – P. 276–280. – DOI: 10.1016/j.msea.2005.03.073.
  12. Analysis of the creep and long-term strength of VT6 titanium alloy with preliminarily injected hydrogen / A. M. Lokoshchenko, A. A. Il'In, A. M. Mamonov, V. V. Nazarov // Materials Science. – 2008. – Vol. 44, no. 5. – P. 700–707. – DOI: 10.1007/s11003-009-9128-0.
  13. Paton N. E., Williams J. C. Hydrogen in Metals / ed. by I. M. Bernstein, A. W. Thompson. – Metals Park, OH, ASM, 1974. – P. 409–431.
  14. Effect of oxygen and hydrogen on mechanical properties of commercial purity titanium / M. L. Wasz, F. R. Brotzen, R. B. McLellan, A. J. Griffin Jr // Int. Mater. Rev. – 1996. – Vol. 41, no. 1. – P. 1–12.
  15. Beevers C. J., Warren M. R., Edmonds D. V. Fracture of titanium-hydrogen alloys // Journal of the Less-Common Metals. – 1968. – Vol. 14, no. 4. – P. 387–396. – DOI: 10.1016/0022-5088(68)90162-8.
  16. Makarov A. V., Gorkunov E. S, Kogan L. Kh. Application of the eddy-current method for estimating the wear resistance of hydrogen-alloyed beta-titanium alloy BT35 // Russian Journal of Nondestructive Testing. – 2007. – Vol. 43, no. 1. – P. 21–26. DOI: 10.1134/S1061830907010032.
  17. Suzuki H., Fukushima H., Takai K. Role of hydrides and solute hydrogen in embrittlement of pure titanium // Journal of the Japan Institute of Metals. – 2015. – Vol. 79, no. 3. – P. 82–88. – DOI: 10.2320/jinstmet.JC201402.
  18. Smirnov S. V., Zamaraev L. M., Matafonov P. P. Short-term creep of a VT1-0 titanium alloy during heating in a hydrogen atmosphere // Russian Metallurgy (Metally). – 2010. – Vol. 2010, no. 1. – P. 67–70. – DOI: 10.1134/S0036029510010131.
  19. Development of a system to creep tests in controlled atmosphere / D. A. P. Reis, C. M. Neto, M. D. C. A. Nono, M. J. R. Barboza, C. R. M. da Silva, F. P. Neto // 65th ABM International Congress, 18th IFHTSE Congress and 1st TMS/ABM International Materials Congress, Rio de Janeiro, Brazil, 26–30 July, 2010 : proceedings. – 2010. – Vol. 5. – P. 4229–4235.
  20. Evans W. J., Jones J. P., Williams S. The interactions between fatigue, creep and environmental damage in Ti 6246 and Udimet 720Li // International Journal of Fatigue. – 2005. – Vol. 27. – P. 1473–1484. – DOI: 10.1016/j.ijfatigue.2005.06.029.
  21. Smirnov S. V., Zamaraev L. M., Matafonov P. P. Short-term thermal cyclic creep and fracture of a VT1-0 titanium alloy in a hydrogen atmosphere // Russian Metallurgy (Metally). – 2012. – Vol. 2012, no. 3. – P. 255–257. – DOI: 10.1134/S0036029512030123.
  22. Sherby O. D., Lytton J. L, Dorn J. E. Activation energies for creep of high-purity aluminum // Acta Metallurgica. – 1957. – Vol. 5, no. 4. – P. 219–227. – DOI: 10.1016/0001-6160(57)90169-4.
  23. Розенберг В. М. Основы жаропрочности металлических сплавов. – М. : Металлургия, 1973. – 325 с.
  24. Frost H. J., Ashby M. F. Deformation-Mechanism Maps. – Oxford : Pergamon Press, 1982.
  25. McLean D. Mechanical Properties of Metals. – New York, London : John Willey&Sons Inc, 1962. – 403 p.
  26. Doner M., Conrad H. Deformation Mechanisms in Commercial Ti-50A (0.5 at. pct Oeq) at Intermediate and High Temperatures (0.3–0.6 Tm) // Metallurgical Transactions. – 1973. – Vol. 4, iss. 12. – P. 2809–2817. – DOI: 10.1007/BF02644581.
  27. Goswam T. Damage Development under Creep-Fatigue in a Titanium and a Superalloy // High Temperature Materials and Processes. – 1995. – Vol. 14, no. 2. – P. 47–56. –DOI: 10.1515/HTMP.1995.14.2.47.
  28. Sanchez J. N., De Fontaine D. Anomalous diffusion in omega forming systems // Acta Metallurgia. – 1978. – Vol. 26, iss. 7. – P. 1083–1095.

PDF

Библиографическая ссылка на статью

Smirnov S. V., Zamaraev L. M. Energy of Activation of the Vt5 and Vt1-0 Titanium Alloys under Short-Term Creep in Air and Argon // Diagnostics, Resource and Mechanics of materials and structures. - 2016. - Iss. 6. - P. 100-110. -
DOI: 10.17804/2410-9908.2016.6.100-110. -
URL: http://dream-journal.org/issues/content/article_106.html
(accessed: 21.12.2024).



импакт-фактор
РИНЦ 0.42

категория К2
в перечне ВАК

МРДМК 2024
ЦКП Пластометрия
НЭБ РИНЦ
Google Scholar


РНБ
Лань



Учредитель:  Федеральное государственное бюджетное учреждение науки Институт машиноведения имени Э.С. Горкунова Уральского отделения Российской академии наук
Главный редактор:  С.В.Смирнов
При цитировании ссылка на Электронный научно-технический журнал "Diagnostics, Resource and Mechanics of materials and structures" обязательна. Воспроизведение материалов в электронных или иных изданиях без письменного разрешения редакции запрещено. Опубликованные в журнале материалы могут использоваться только в некоммерческих целях.
Контакты

Главная E-mail 0+


ISSN 2410-9908 Регистрация СМИ в Роскомнадзоре Эл № ФС77-57355 от 24 марта 2014 г. © ИМАШ УрО РАН 2014-2024, www.imach.uran.ru
