R. A. Savrai , I. Yu. Malygina, A. V. Makarov, A. L. Osintseva, S. A. Rogovaya, N. A. Davydova
EFFECT OF THE COMPOSITION OF ABSORBING COATINGS ON THE STRUCTURE AND PROPERTIES OF A CAST ALUMINUM ALLOY SUBJECTED TO SURFACE LASER HEAT TREATMENT

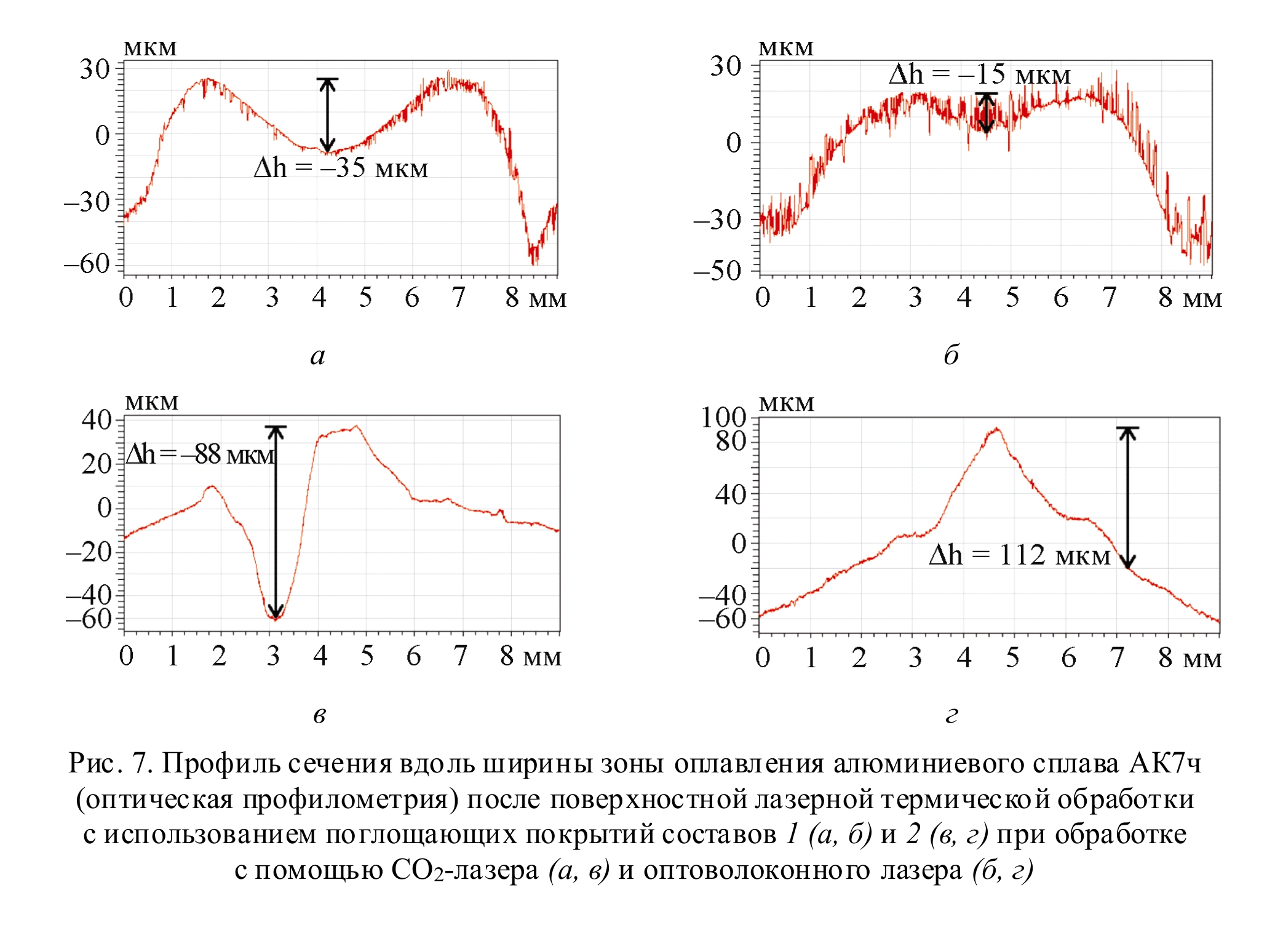

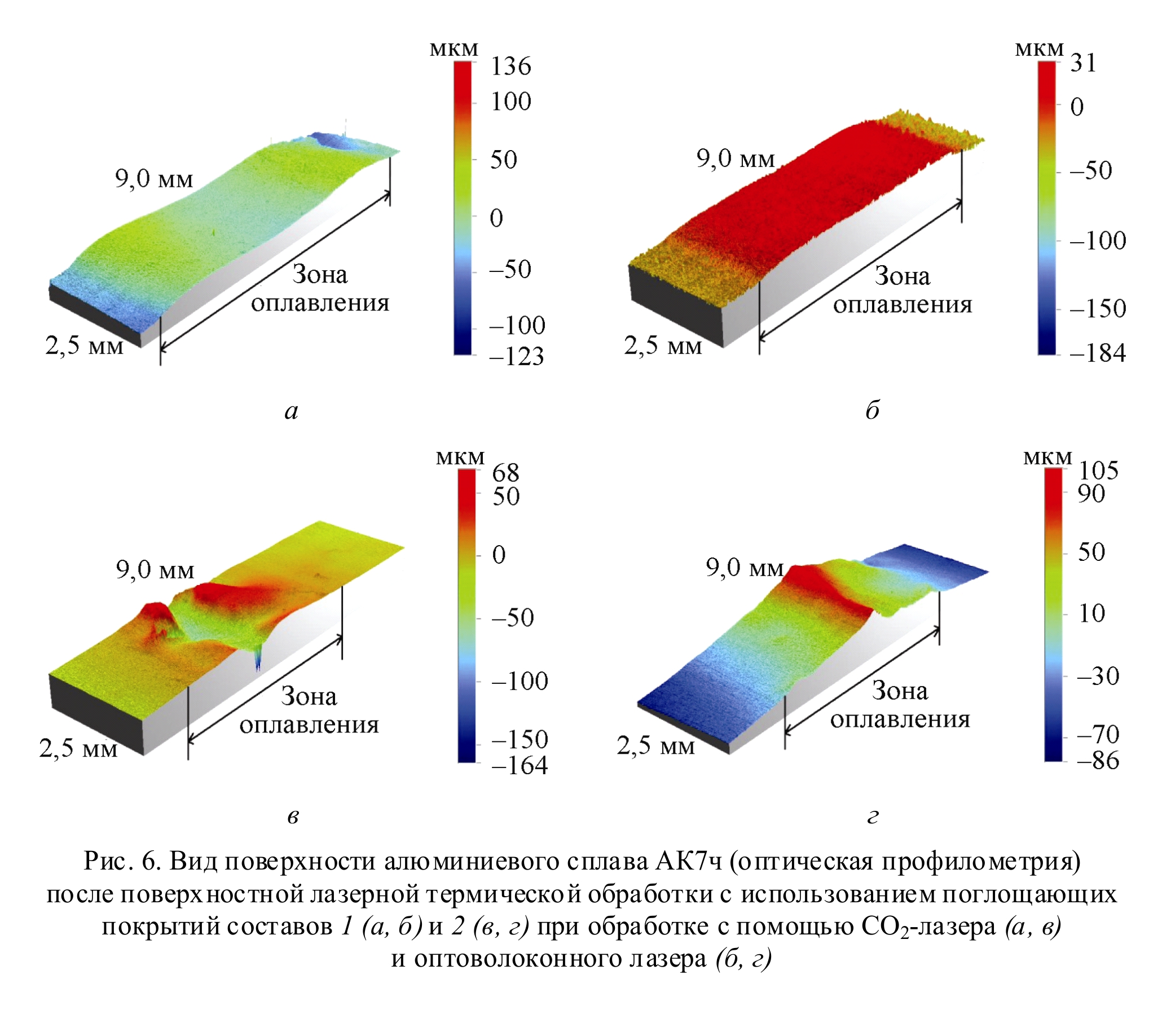

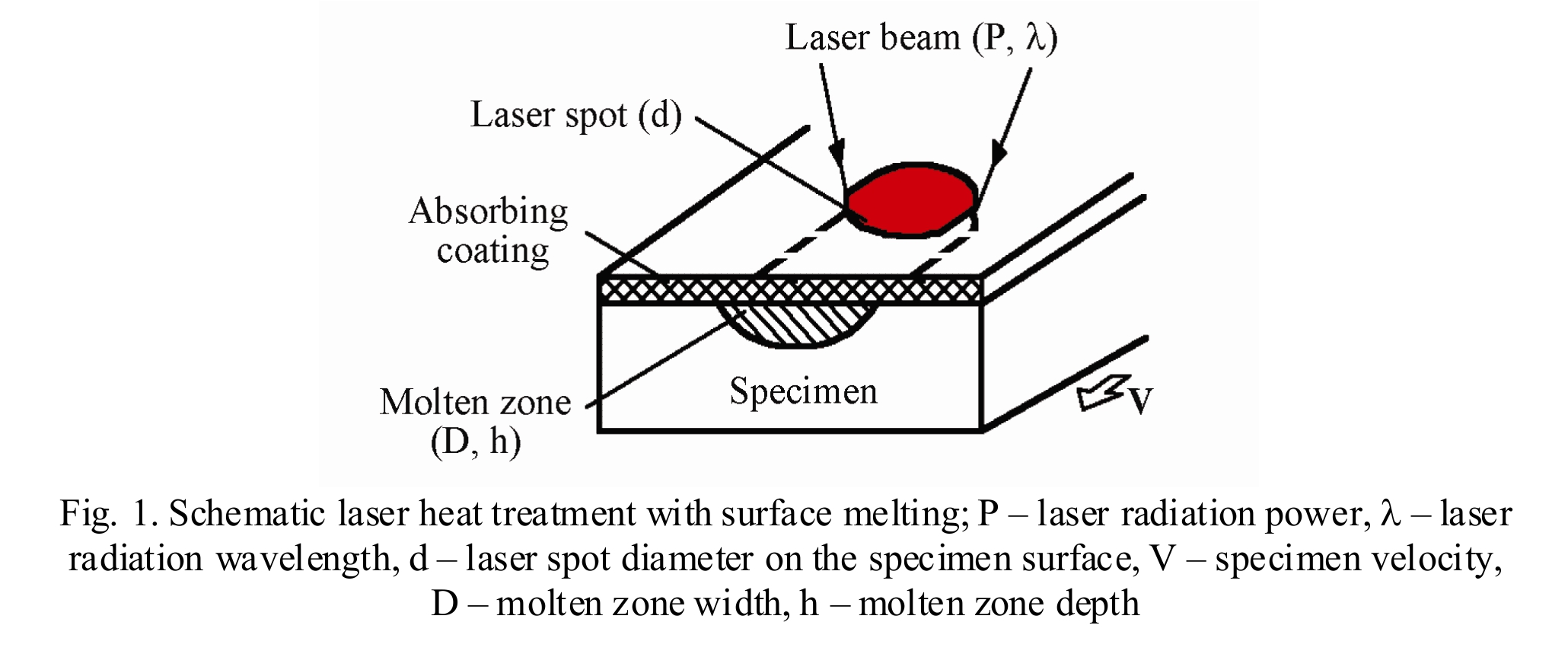

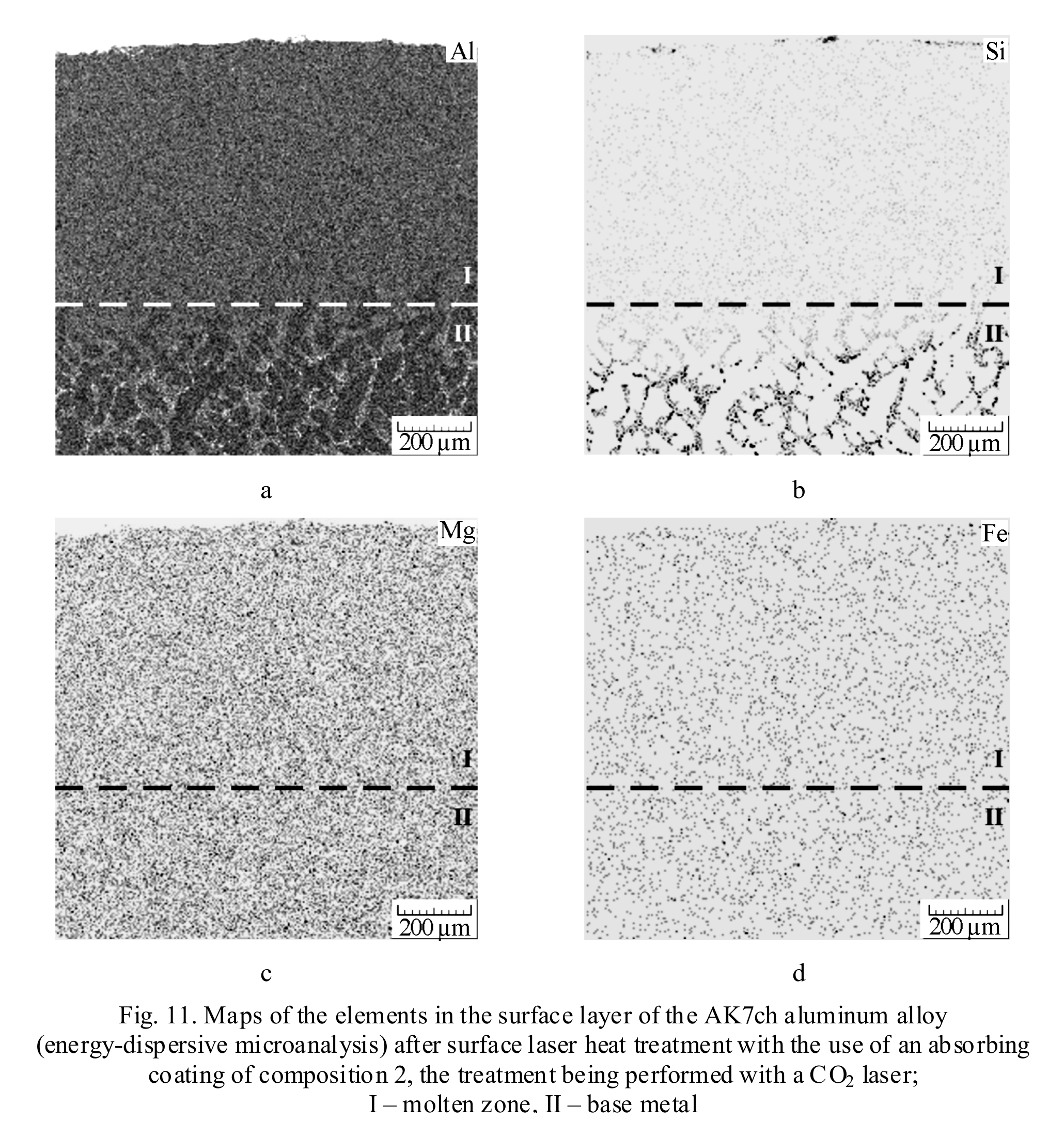

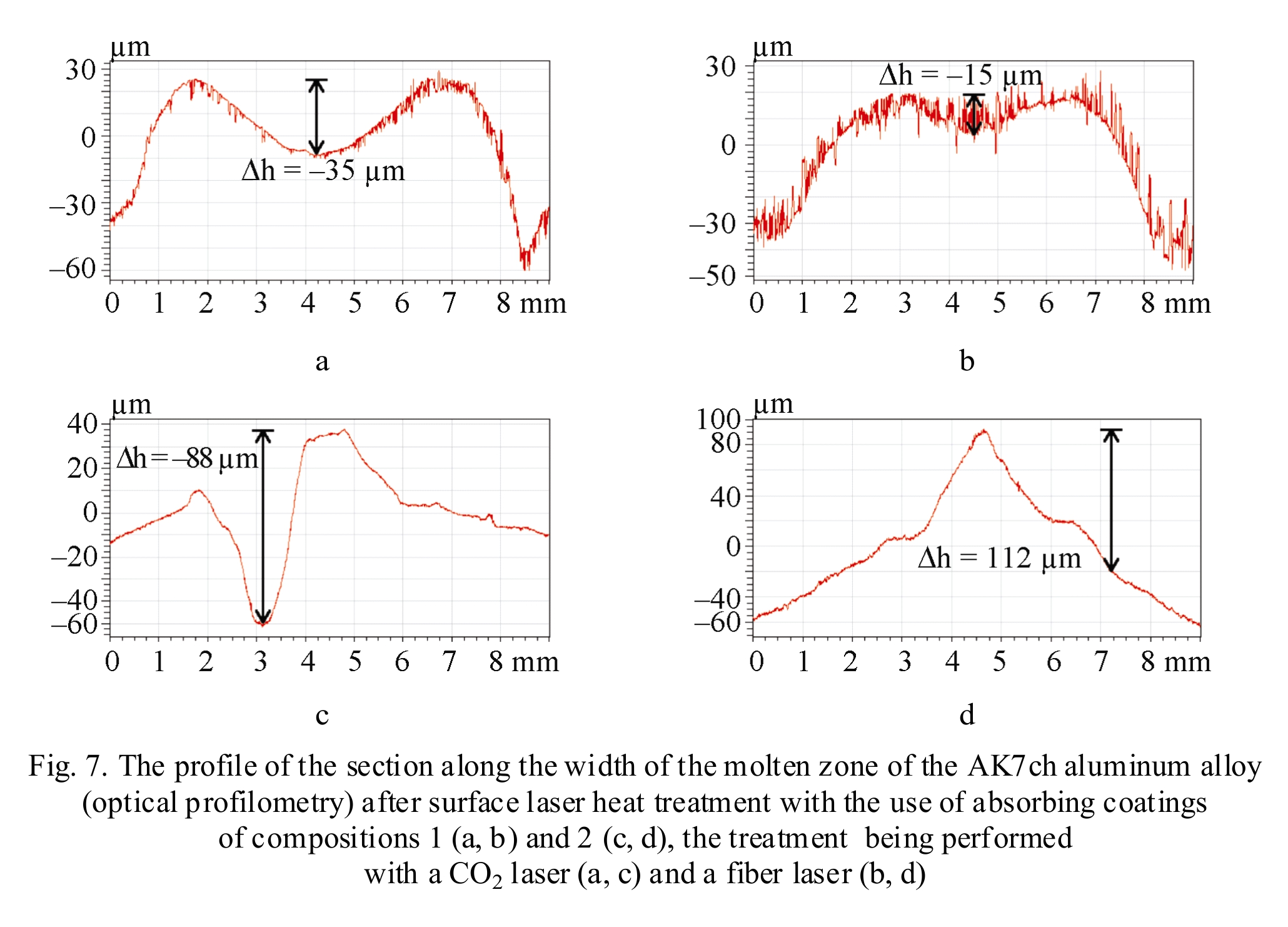

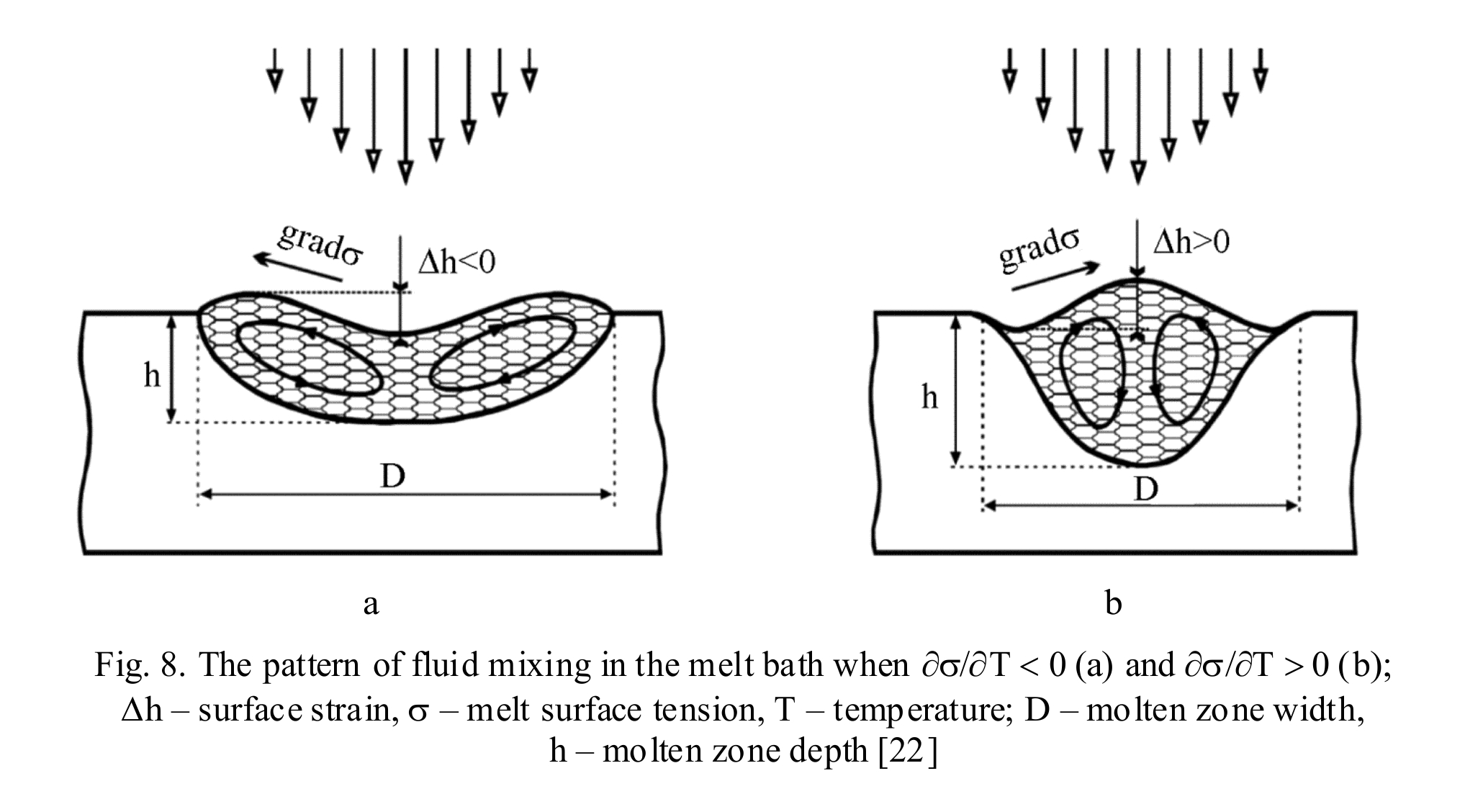

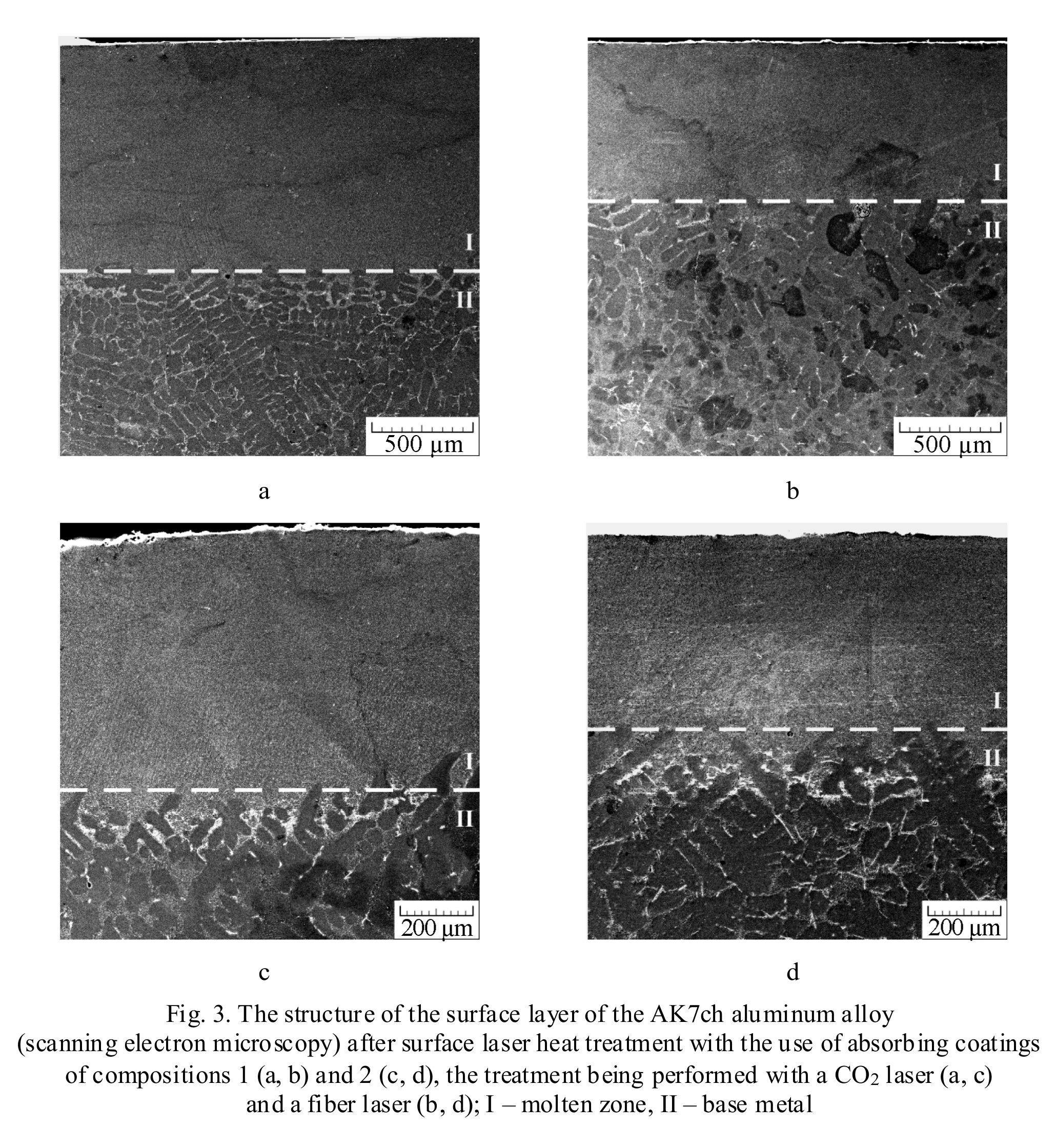

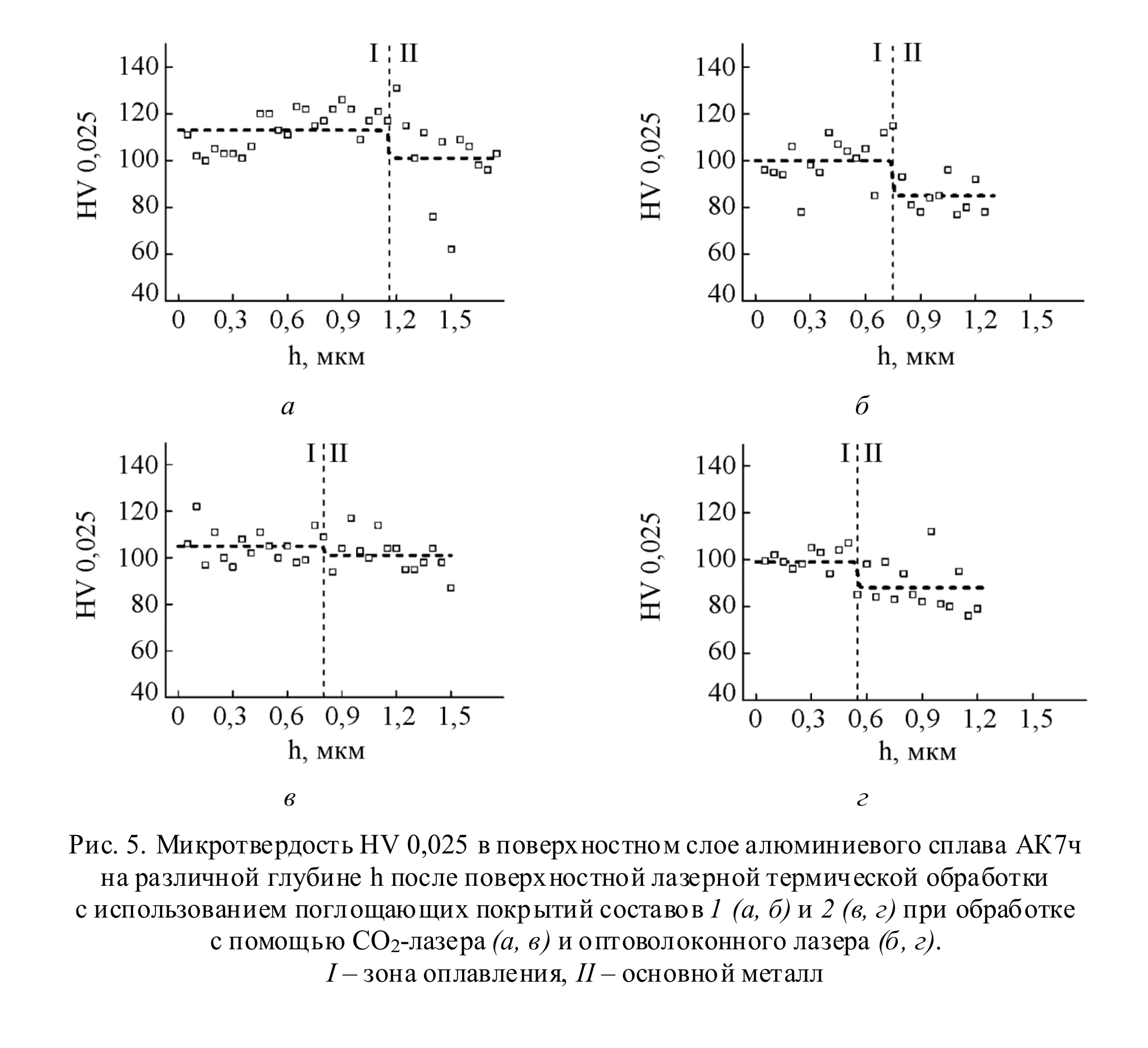

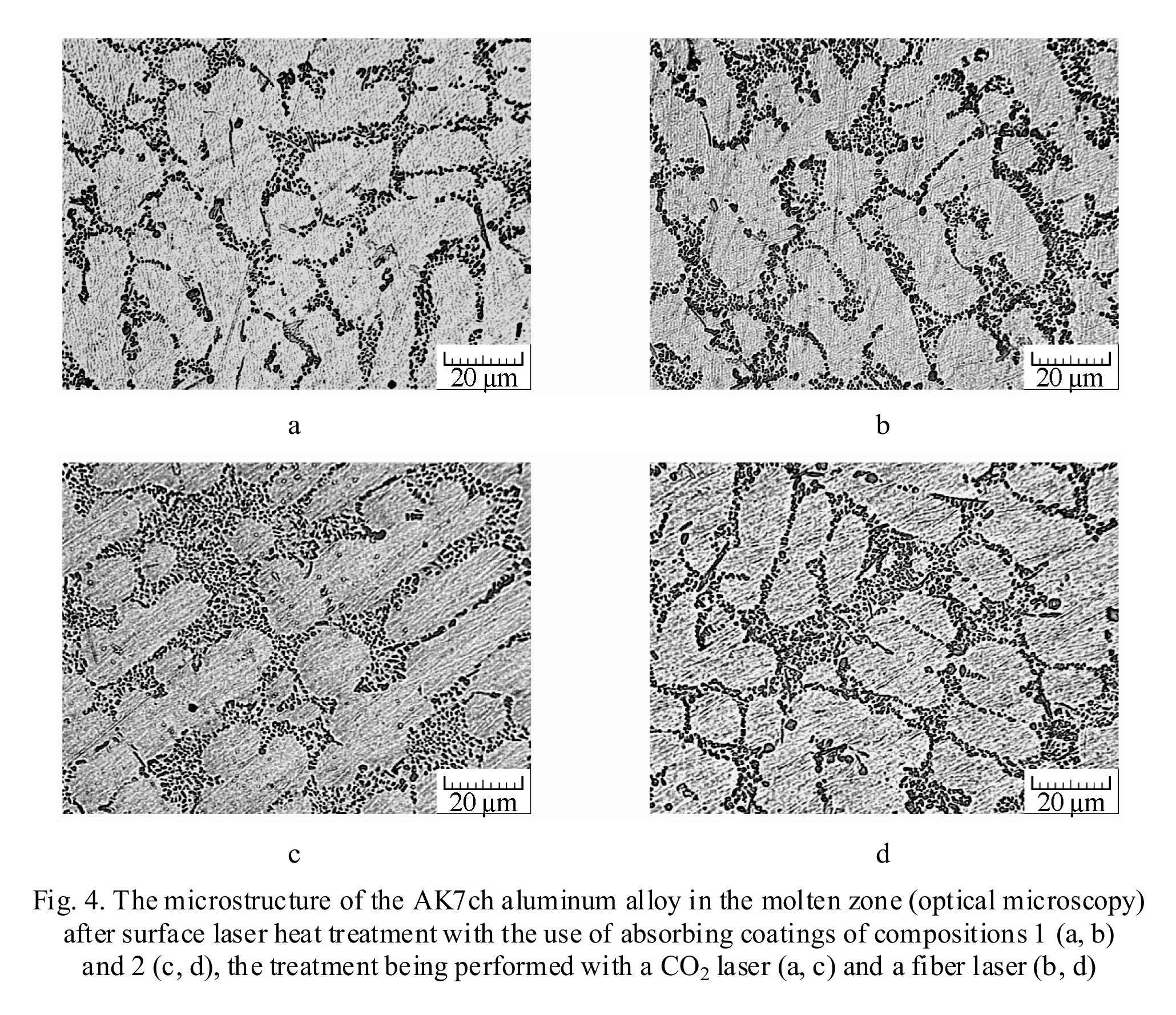

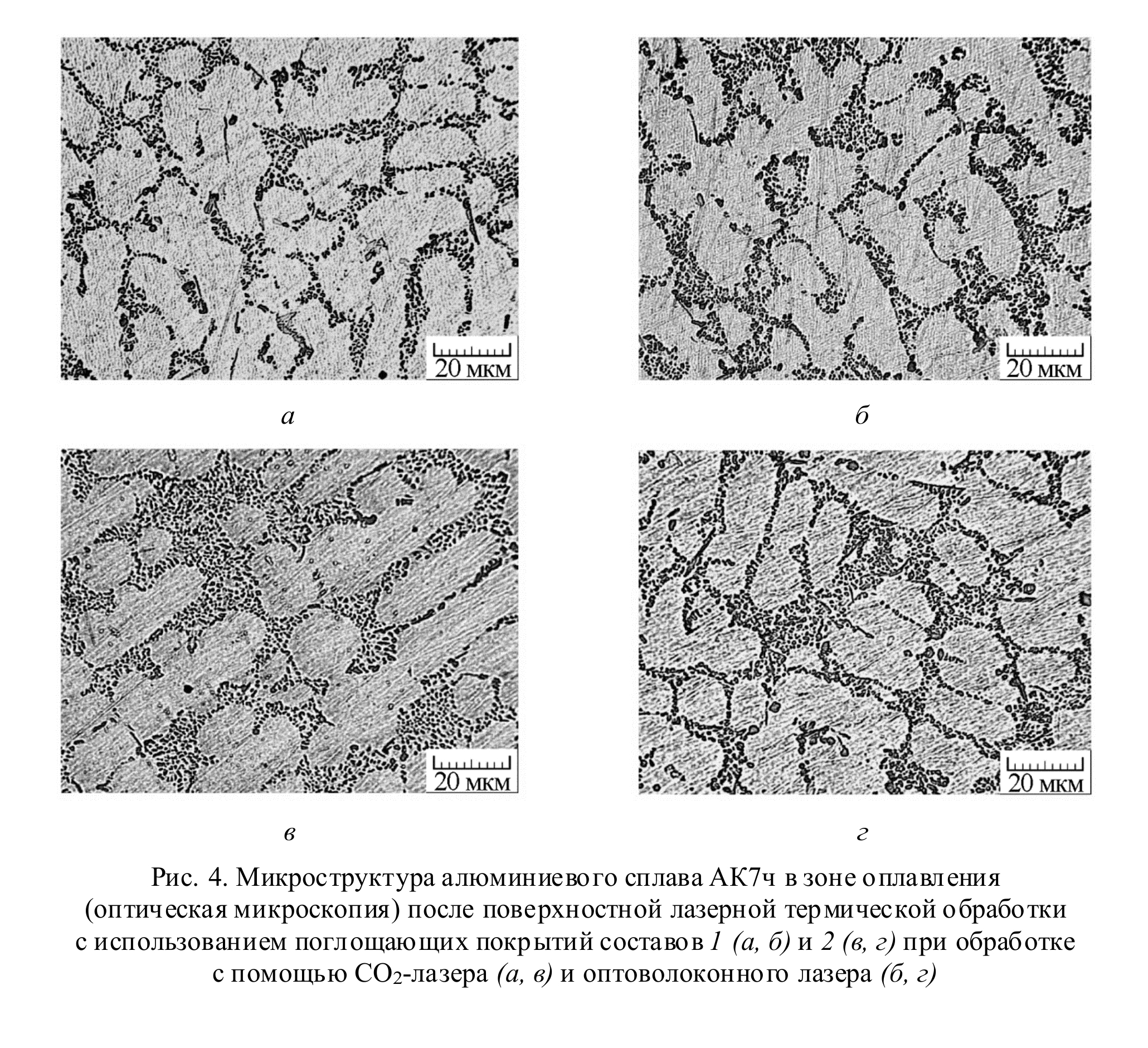

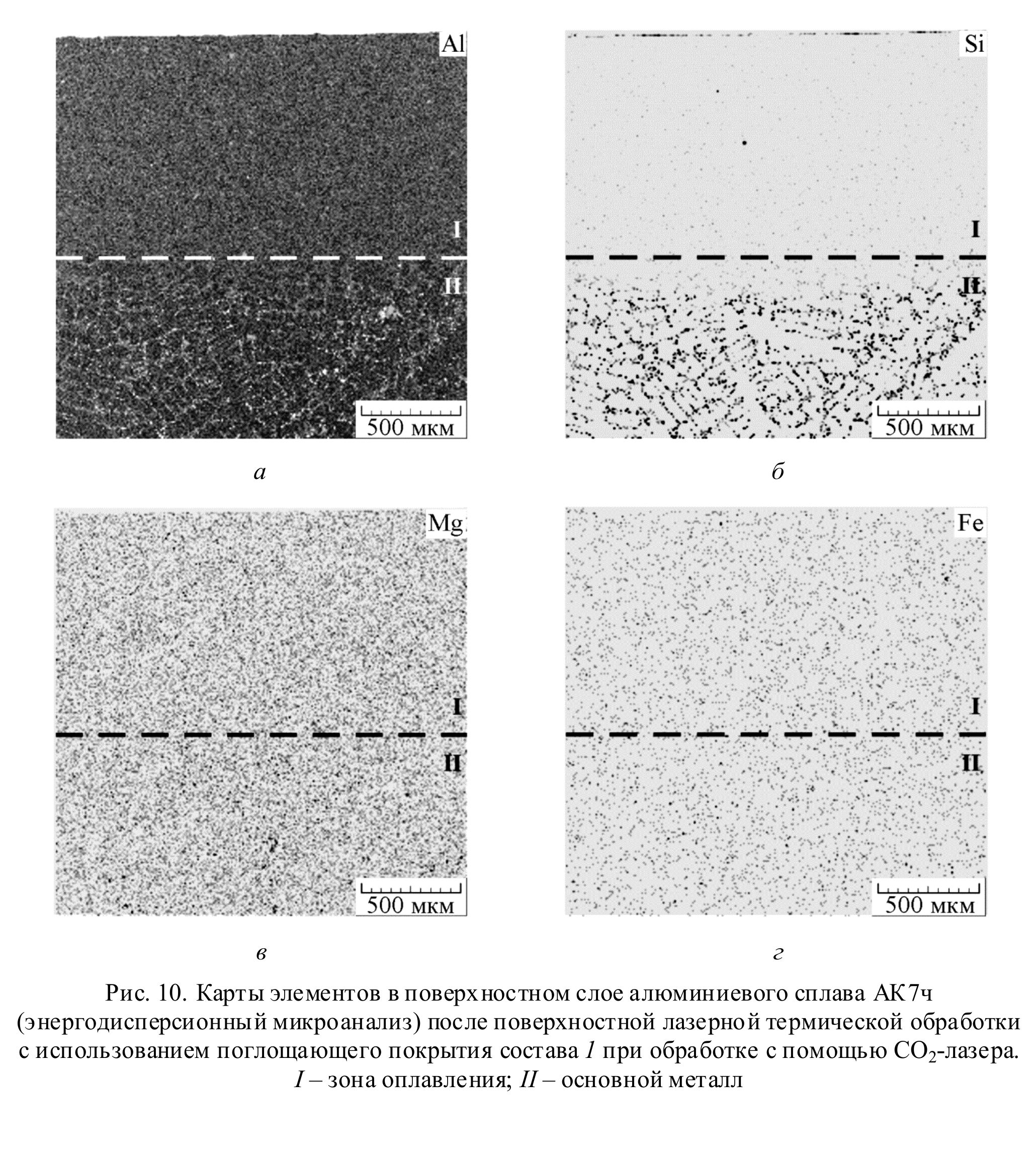

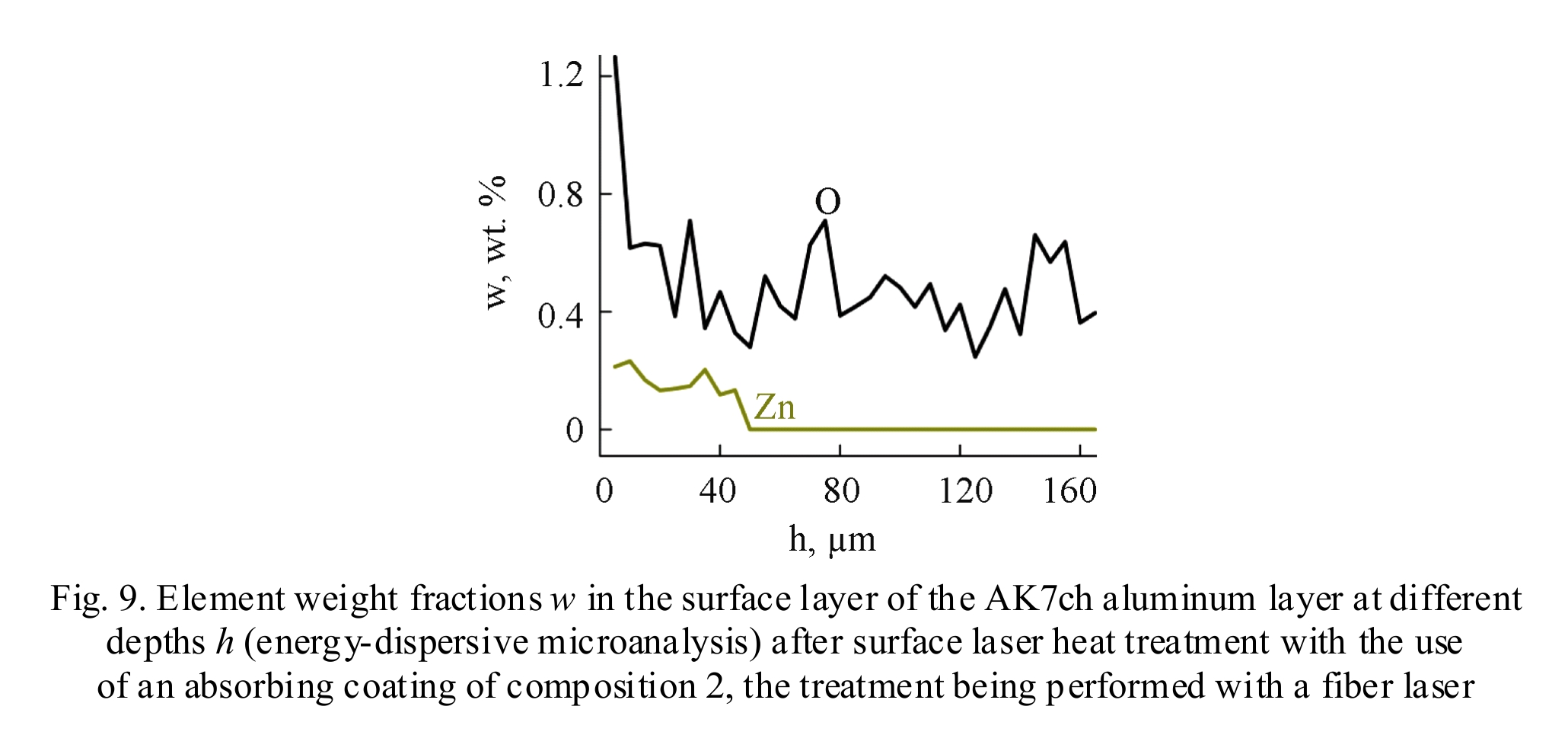

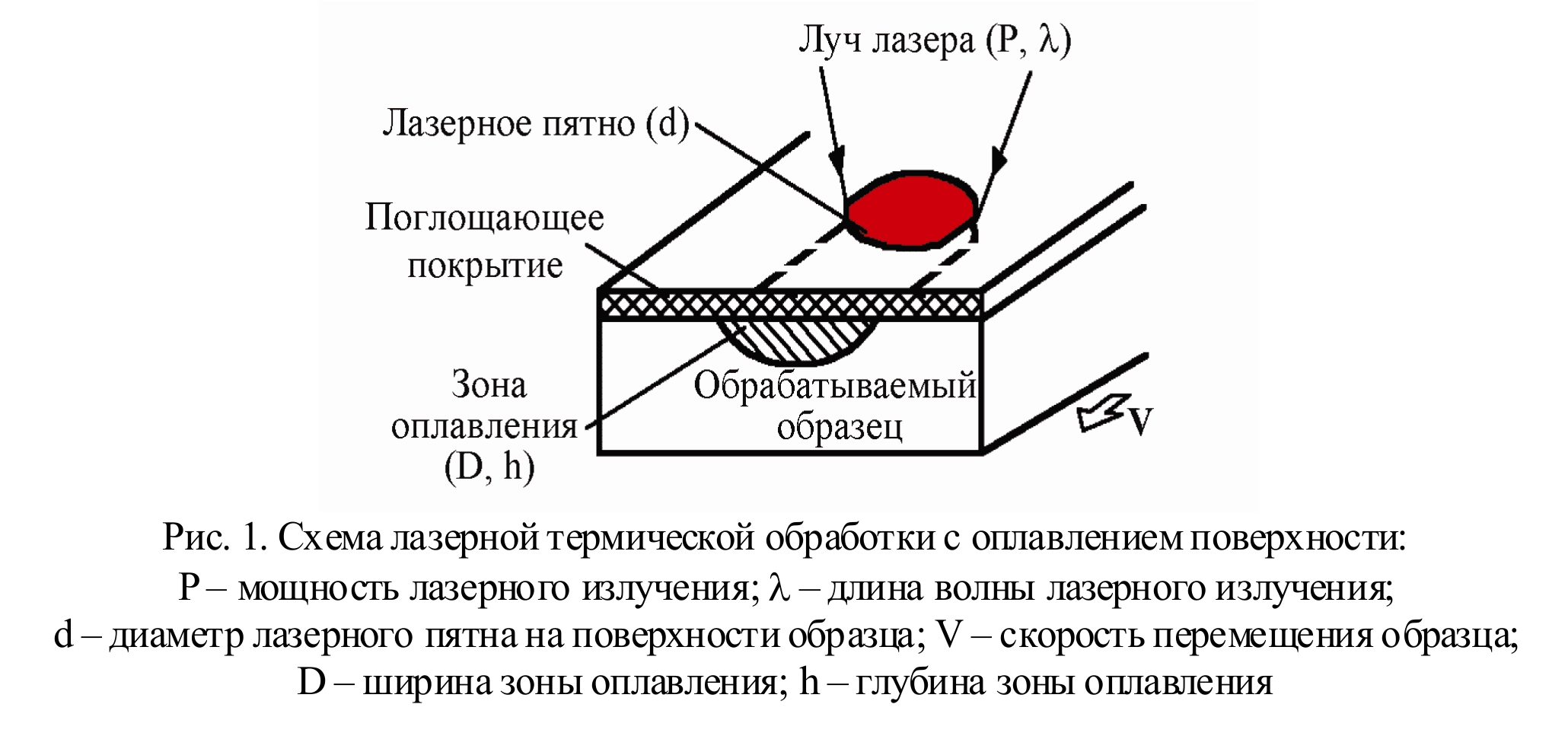

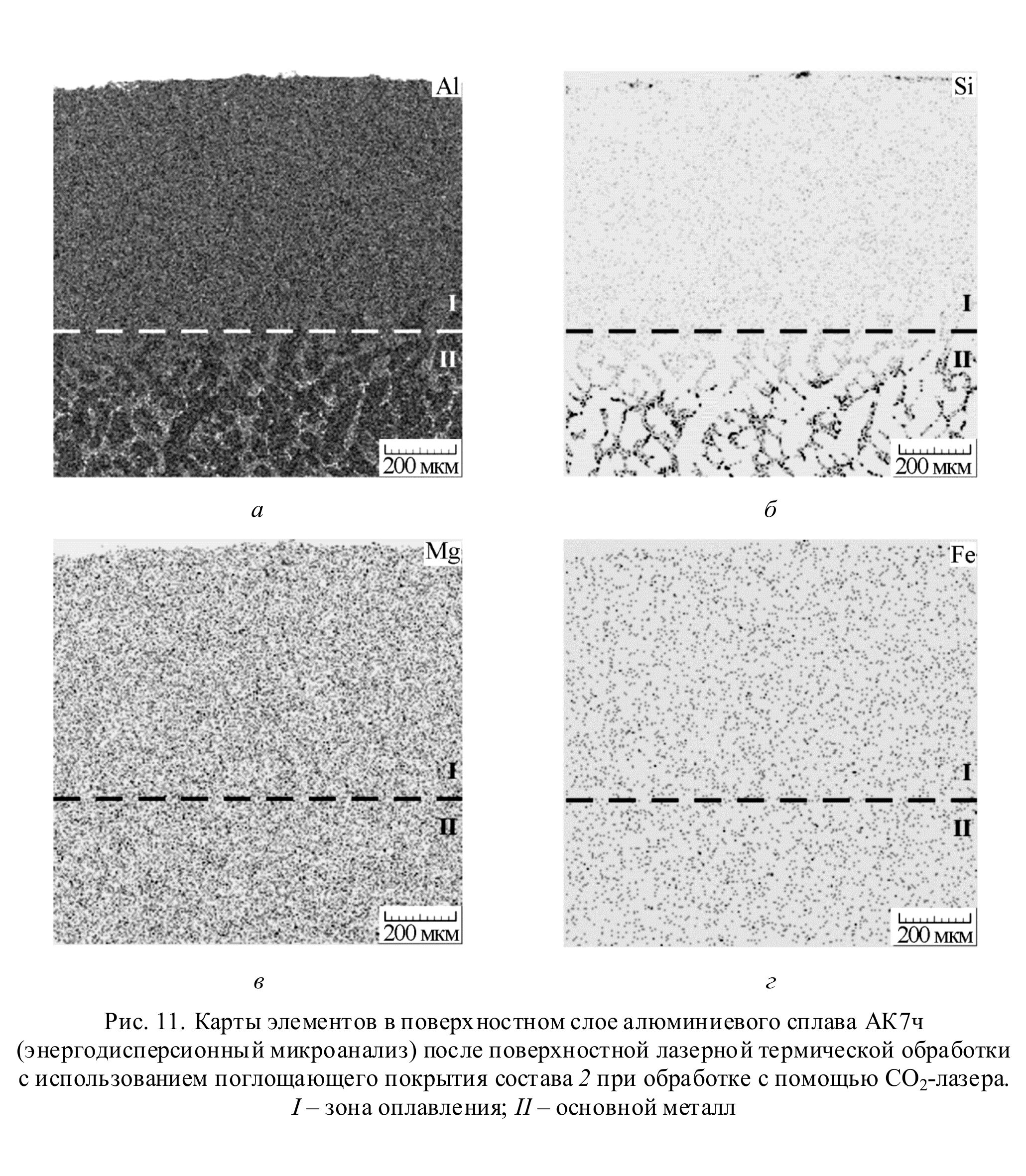

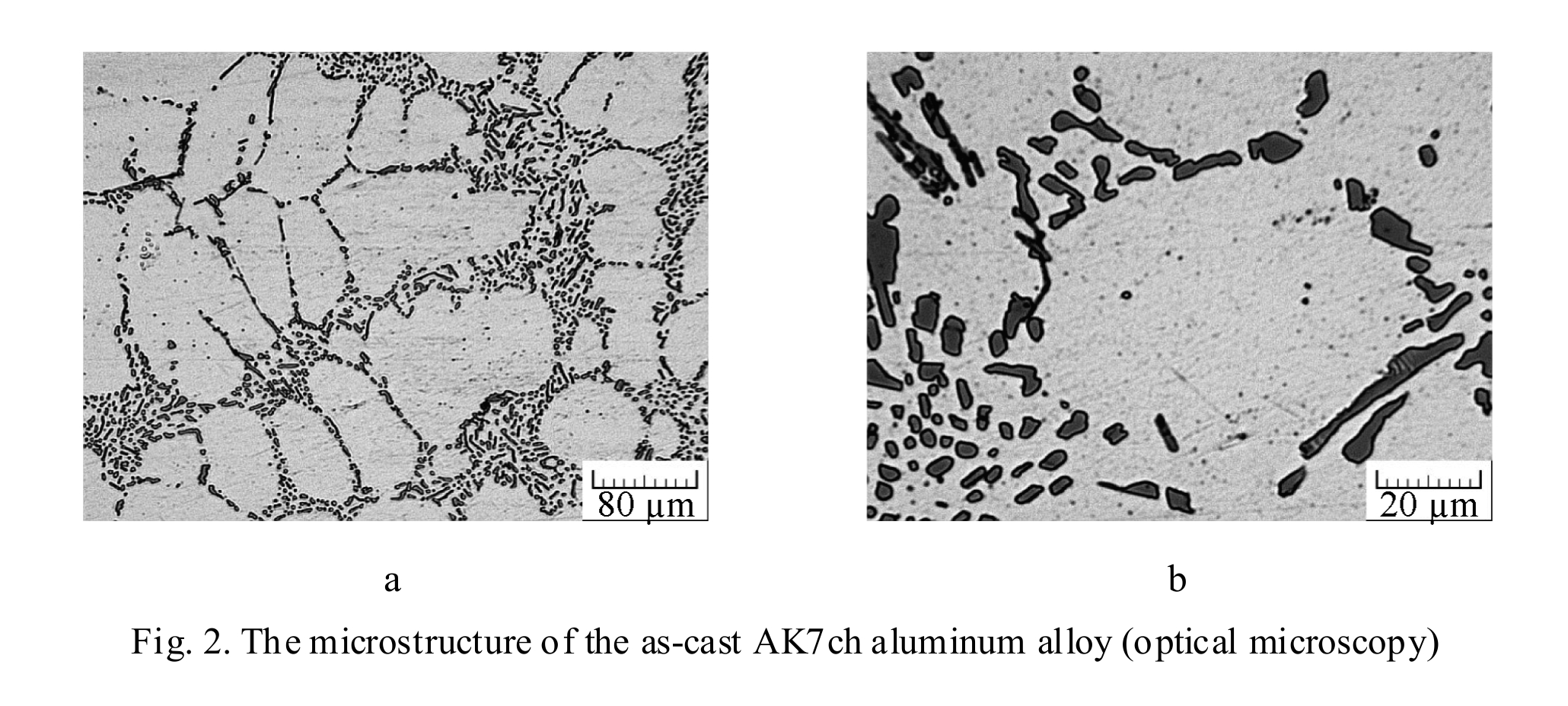

DOI: 10.17804/2410-9908.2018.5.086-105 The microstructure, microhardness, surface roughness and chemical composition of the AK7ch cast aluminum alloy are studied after surface laser heat treatment, which is performed using new dextrin-based absorbing coatings of different compositions, namely, composition 1 (the water solution of dextrin + Na2O(SiO2)n) and composition 2 (the water solution of dextrin + ZnO). It has been established that, for the best surface quality (Ra = 1.03–3.60 μm) and the greatest depth (0.7–1.16 mm) of the molten zone to be achieved, it is expedient that laser heat treatment of the AK7ch alloy should be carried out using an absorbing coating of composition 1, both with a CO2 laser (radiation wavelength λ = 10.6 μm) and a fiber laser (λ = 1.070 μm). At that, laser heat treatment decreases the sizes of α-Al dendritic cells from 50–190 μm to 5.0–11.5 μm and the sizes of silicon crystals from 5–30 μm to 0.5–2.0 μm, whereas microhardness increases by a factor of 1.11–1.22 from that of the as-cast alloy (90 HV0.025). An even distribution of alloying elements in the molten zone is also ensured.
Acknowledgement: This work was done within the Complex Program of UB RAS, project no. 18-10-1-40, and within the state assignment of FASO Russia on the subject “Structure”, no. АААА-А18-118020190116-6.
Electron scanning and optical microscopy, as well as optical profilometry and microdurometry, were performed in the Plastometriya collective use center of the Institute of Engineering Science, UB RAS. Keywords: cast aluminum alloy, laser heat treatment, absorbing coating, microstructure, microhardness, surface roughness, chemical composition
Р. А. Саврай, И. Ю. Малыгина, А. В. Макаров, А. Л. Осинцева, С. А. Роговая, Н. А. Давыдова
ВЛИЯНИЕ СОСТАВА ПОГЛОЩАЮЩИХ ПОКРЫТИЙ НА СТРУКТУРУ И СВОЙСТВА ЛИТЕЙНОГО АЛЮМИНИЕВОГО СПЛАВА, ПОДВЕРГНУТОГО ПОВЕРХНОСТНОЙ ЛАЗЕРНОЙ ТЕРМИЧЕСКОЙ ОБРАБОТКЕ
Исследована микроструктура, микротвердость, шероховатость поверхности и химический состав литейного алюминиевого сплава АК7ч после поверхностной лазерной термической обработки с использованием новых поглощающих покрытий на основе декстрина составов 1 (водный раствор декстрина + Na2O(SiO2)n) и 2 (водный раствор декстрина + ZnO). Установлено, что для обеспечения наилучшего качества поверхности (Ra = 1,03-3,60 мкм) и наибольшей глубины (0,75-1,16 мм) зоны оплавления, лазерную обработку сплава АК7ч целесообразно проводить с использованием поглощающего покрытия состава 1 с помощью как CO2-лазера (длина волны излучения λ = 10,6 мкм), так и оптоволоконного лазера (λ = 1,070 мкм). При этом в результате лазерной обработки размер дендритных ячеек α-Al уменьшается от 50-190 мкм до 5,0-11,5 мкм, размер кристаллов кремния уменьшается от 5-30 мкм до 0,5-2,0 мкм, а микротвердость возрастает в 1,11-1,22 раза по сравнению со значением микротвердости сплава в исходном литом состоянии (90 HV0,025). Обеспечивается также равномерное распределение легирующих элементов в зоне оплавления.
Ключевые слова: литейный алюминиевый сплав, лазерная термическая обработка, поглощающее покрытие, микроструктура, микротвердость, шероховатость поверхности, химический состав |
